20层五星级酒店采暖空调通风防排烟系统设计施工CAD图纸（厨房冷库系统系统图纸多）

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：高层建筑
• 建筑面积：46959.33平方米
• 地上层数：20层
• 图纸设计深度：施工图
• 参考图纸：46张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：市政热网,电动压缩式冷水机组,锅炉
• 空调系统：全空气系统
• 采暖系统：散热器供暖,热水辐射
• 水系统：单式泵,双管制,四管制,异程式
• 送风方式：散流器送风
• 项目地址：内蒙古

附件详情

一、项目概要：
项目位于内蒙古，为一栋五星级高层酒店，地上20层，地上总建筑面积46959.33m2...
二、冷热源：
1.离心机组。
2.螺杆机组。
3.市政热力供暖。
4.除湿热泵，直流蒸汽锅炉...
三、空调系统：
1.空调机组及风机盘管采用四管制空调系统，在需要时可根据不同房间的需要同时供冷和供热。冷热水管采用异程式连接。
2.酒店空调冷冻水系统采用一次泵变频系统。
3.大堂、大堂吧、全日餐厅、宴会厅等采用全空气空调系统，办公室、会议室、包间等采用风机盘管加新风的空调系统...
四、采暖系统：
1.一层大堂、大堂吧、全日餐厅、游泳池设置地板采暖及散热器。
2.采暖系统均采用下供下回双管异程式系统。
3.裙房及地下室靠外墙区域设置散热器值班采暖...
五、通风排烟系统：
1.地下厨房及地上封闭厨房均设置事故排风系统，换气次数>12次/h。
2.各厨房均设置局部送排风系统和全面送排风系统。
3.各防烟楼梯间及其前室、合用前室分别设置正压送风系统...

编制于近代年 图纸共46张。

采暖空调水干管平面图

风管平面图

制冷机房、换热站 平面布置图

防排烟系统原理图

锅炉房系统原理图

换热站系统原理图

空调水系统原理图

制冷机房系统原理图

采暖水系统原理图

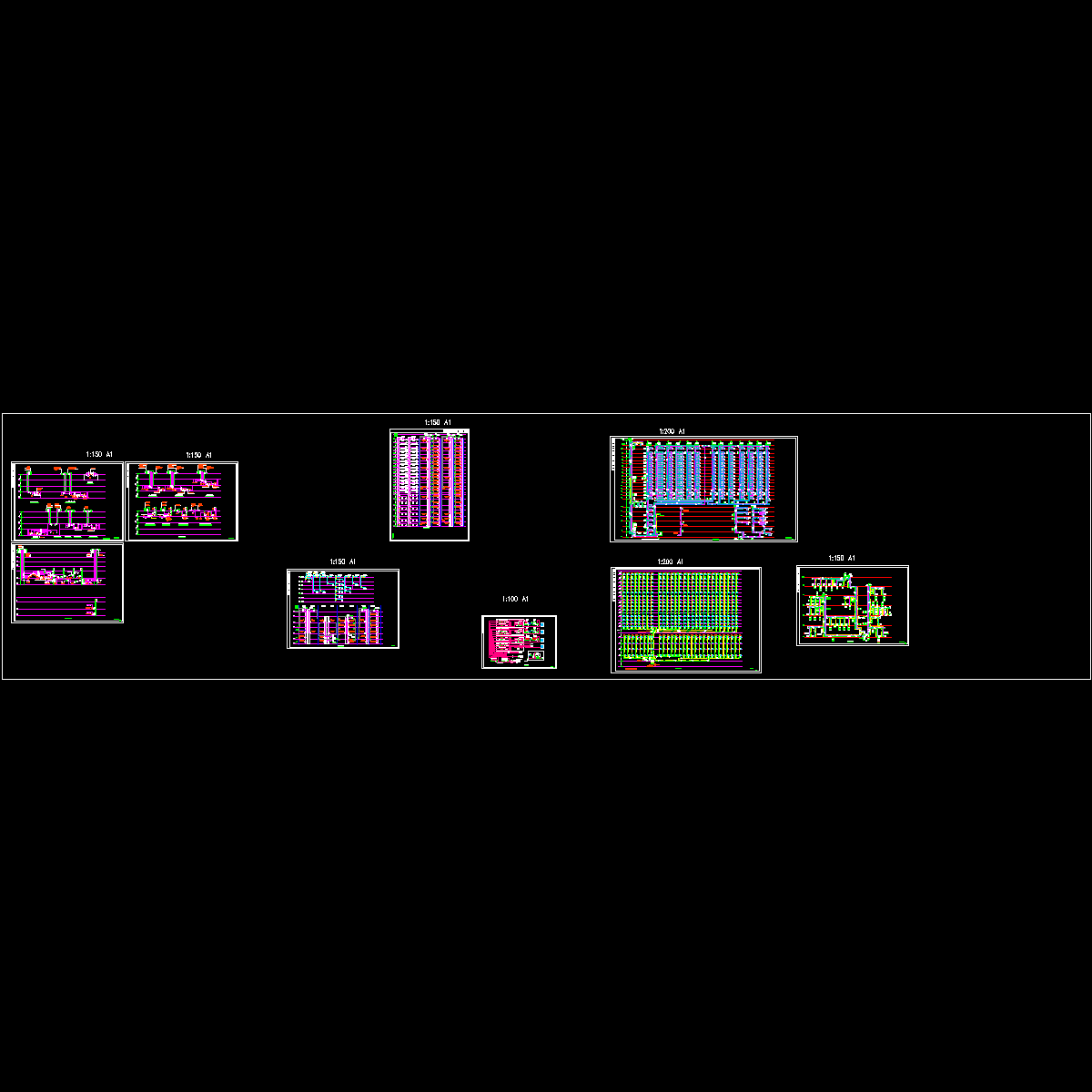

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
