多层办公楼空调通风防排烟系统设计CAD施工图纸（地源热泵系统）(dwg)

ggtt123 · 发表于 2020-8-26 20:34:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公
建筑高度：多层建筑
建筑面积：21959平方米
地上层数：5层
地下层数：1层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：水地源热泵
空调系统：全空气系统,空气-水系统,制冷剂系统
洁净等级：千级,万级,十万级
全空气系统：定风量
水系统：双管制,异程式
送风方式：散流器送风
特殊系统：地源热泵
项目地址：上海

附件详情

一、项目概要：

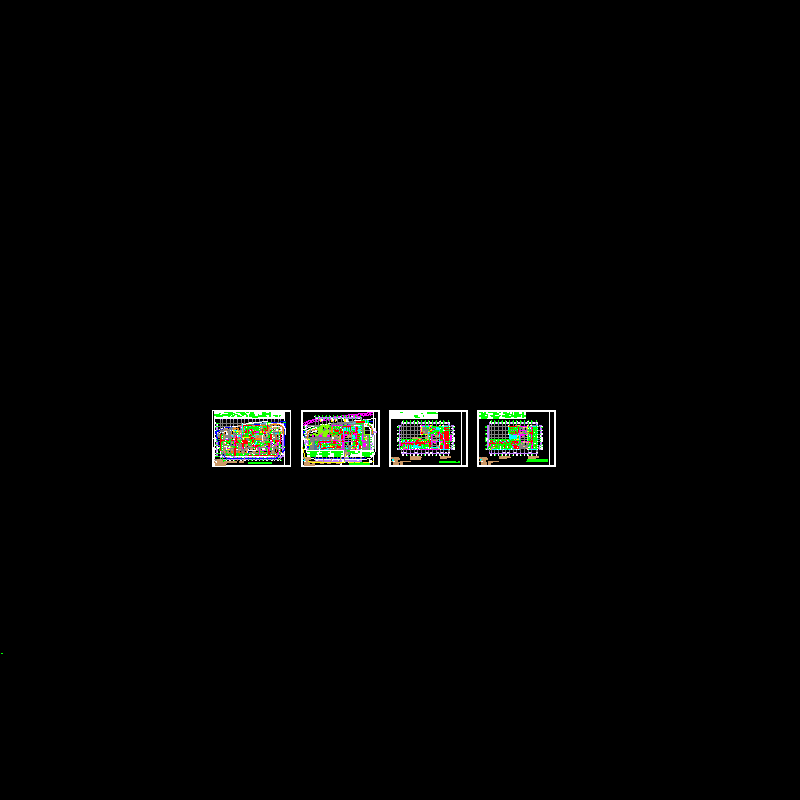

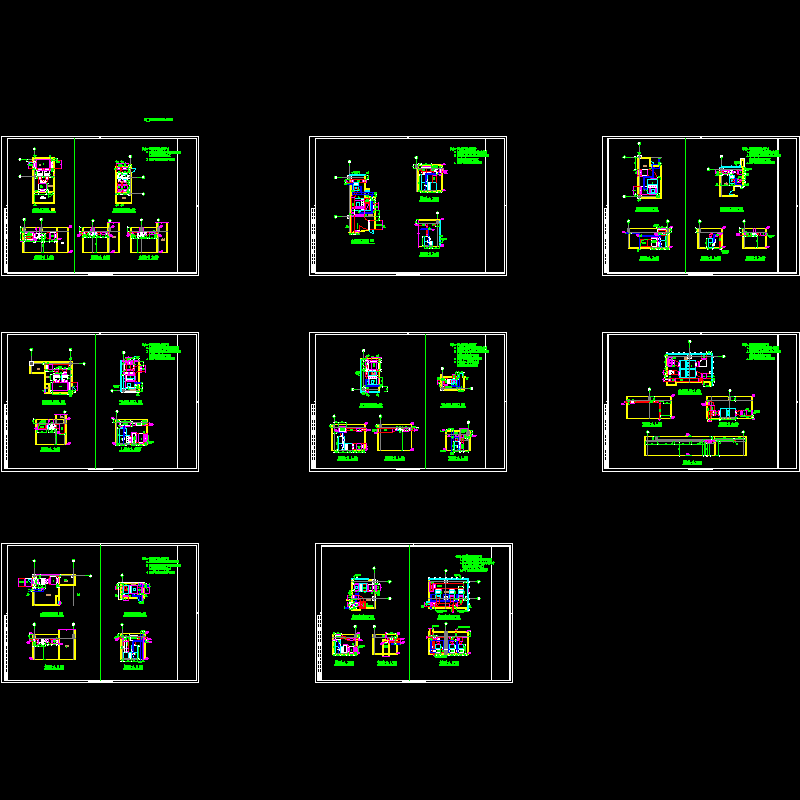

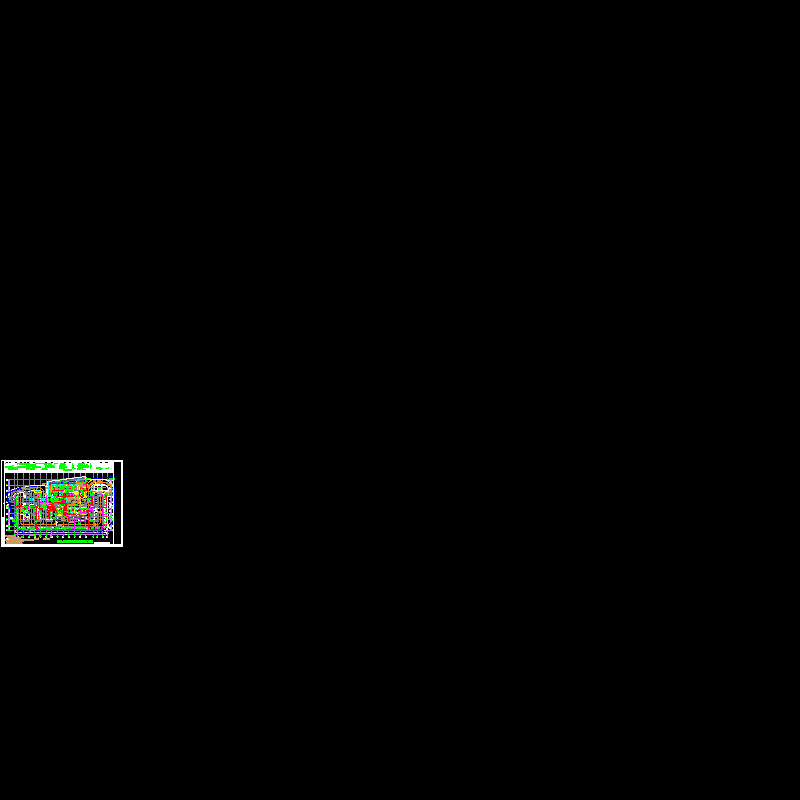

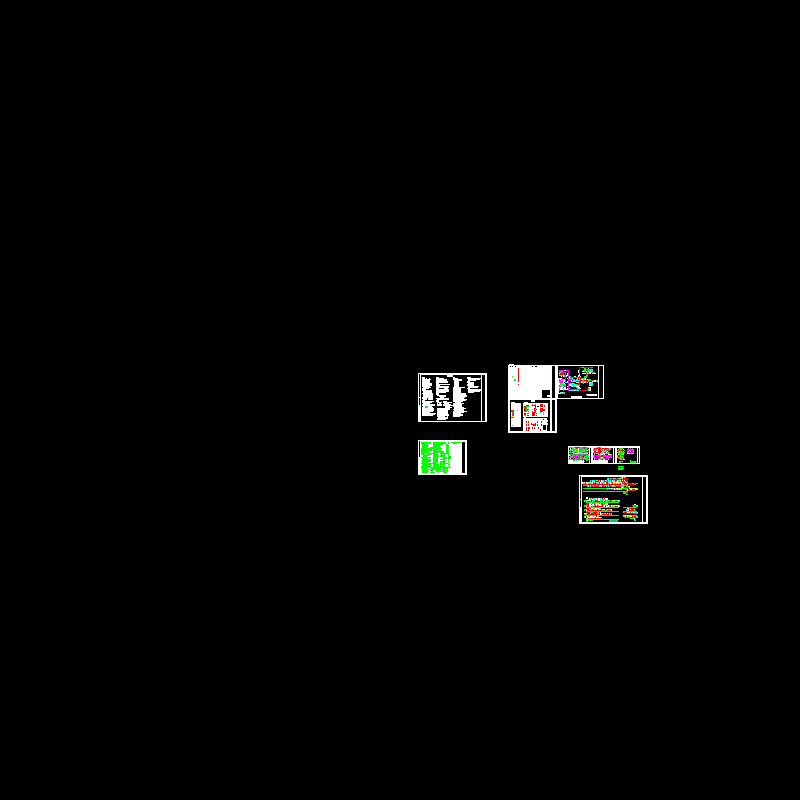

该项目由地下一层、地上五层组成的多层建筑，总建筑面积：21959m2，其中地上部分：13152m，建筑总高度：23.95m。图纸内容包含设计施工说明，主要设备材料表及图例，空调及通风系统布置图，室外地埋管系统孔位图，主要设备平面布置及基础图，空调管道，空调管道剖面图，空调机房，空调水系统原理图，空调末端水系统流程图等...

二、空调系统：

1.冷热源：采用地源热泵主机与辅助冷却塔相结合的形式...

2.风系统：采用全空气定风量低速管道系统，风机盘管加新风，分体空调...

3.水系统：采用二管制异程式系统...

三、通风排烟系统：

1.通风系统：地下变配电房，采用机械送排风方式,通风量按设备发热量计算；空调能源中心，采用机械送排风方式,按6次/h换气次数计算通风量；水泵房采用自然进风机械排风的通风方式，通风量按4次/h换气次数计算...

2.防排烟系统：地下楼梯间除可自然排烟外，其余防烟楼梯间均设置正压送风系统，正压风机设置在屋顶，楼梯间正压送风量为20000m/h；地上楼梯间均可采用自然排烟；走道排烟：疏散距离超过20米的走道均采用自然排烟方式，并保证最远点距离排烟口的距离<30米，车库：地下一层车库设置机械排烟系统，排烟量按换气次数为6次/时计算，因车道直通室外，故采用自然补风方式...
