附件设计说明:有
-
建筑类别:办公
-
建筑高度类型:高层建筑
-
建筑设计面积:20847.93平方米
-
建筑地上层数:11层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:22张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源,机房
-
冷热源:电动压缩式冷水机组
-
空调系统:全空气系统,空气-水系统
-
全空气系统:单风道
-
水系统:单式泵,定流量,双管制
-
送风方式:散流器送风
-
项目所在地:上海
附件详情
一、项目概要:
该项目是一个高层办公楼建筑,地下1层,地上11层,建筑面积20847.93平米。图纸内容包含设计施工说明,主要设备材料表及图例,制冷机房系统流程图,空调风管平面图,空调水管平面图,空调水管系统图,制冷机房设备配管平面布置图,制冷机房设备
平面布置图
,制冷机房剖面图,分集水器详图、大样图,空调机房平面图、剖面图,防排烟设备布置平面图,防排烟平面图等...
二、空调系统:
1.冷热源:采用螺杆式制冷机组...
2.风系统:采用风机盘管加新风系统,单风道全空气系统...
3.水系统:采用一次泵定流量双管制系统...
三、
通风防排烟
系统:
1、排烟系统:在标准层的梁下设百叶排烟口,具体位置在烟道与内走廊相交处,面积0.3m,排烟系统排烟量为6次/h。
2、本建筑一旦发生火灾时,烟感探头发出报警信号,消防控制中心通过DC24V控制线传给这个排风系统,排风机由平时的排风改为排烟,.当烟气达到280°C时,排烟防火阀关闭,排烟风机也同时关闭...
空调水管系统图

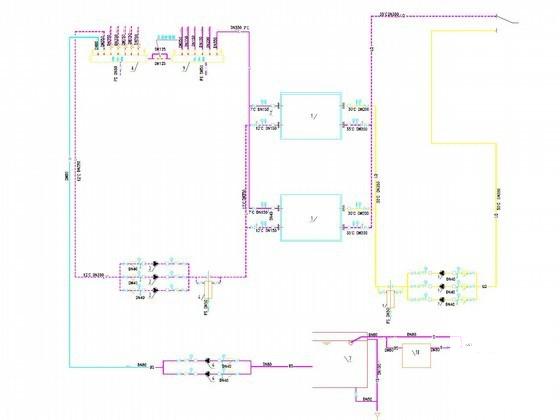

制冷机房系统流程图

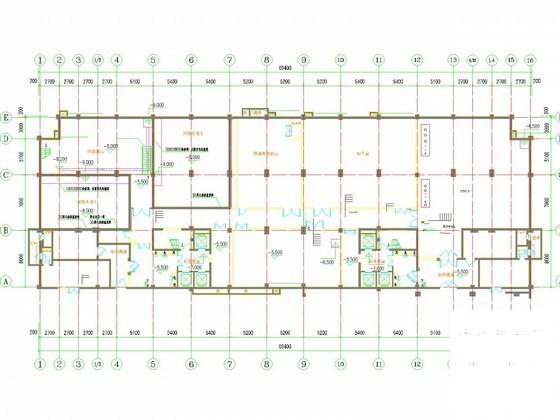

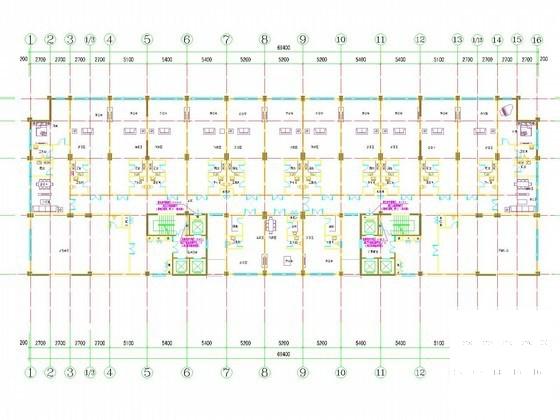

地下一层空调水管平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
