一份行政后勤办公楼空调及通风排烟系统设计CAD施工图纸（空调机房）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计内容：空调
• 冷热源：电动压缩式冷水机组,锅炉
• 空调系统：全空气系统
• 水系统：双管制
• 项目所在地：浙江

附件详情

一、项目概要：
总建筑面积5819.68m，地下一层，地上四层；建筑高度：20.55m...
二、冷热源：
空调冷热源由地下室制冷机房及锅炉房...
三、空调系统：
1.空调水系统：水系统为二管制系统，夏季空调供回水温度为7/12°C。
2.餐厅采用一次回风全空气系统，立式空调机组。
3.小分隔房间采用风机盘管加新风的空调形式....
四、通风排烟系统：
1.公共卫生间设机械排风设施，排风量按换气次数8-10次/H计算。
2.餐厅包厢设机械排风设施，排风量按换气次数3次/H计算。
3.电梯机房采用自然通风；窗户面积不小于房间面积的5%...

图纸共17张。

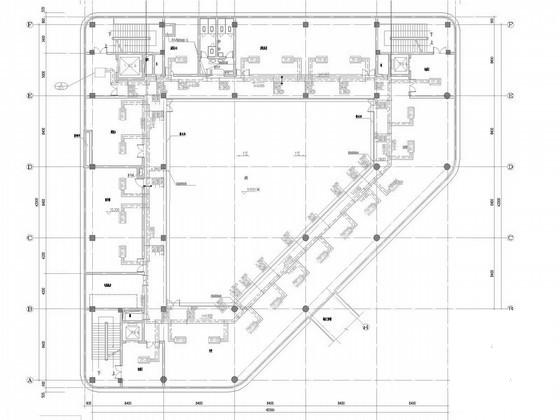

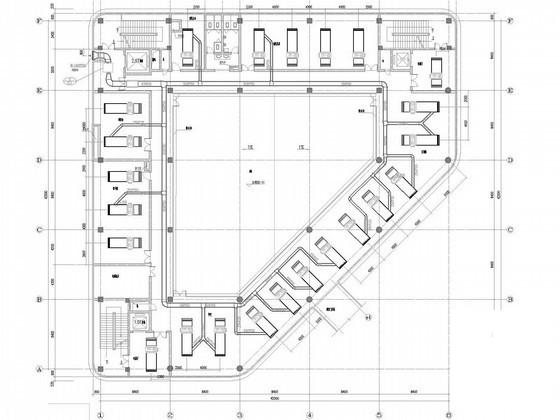

空调水管平面图

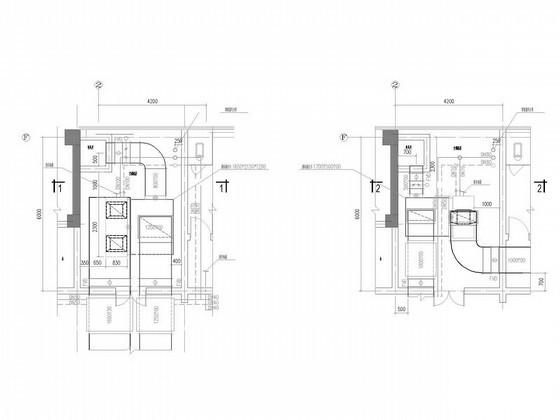

空调机房平面图

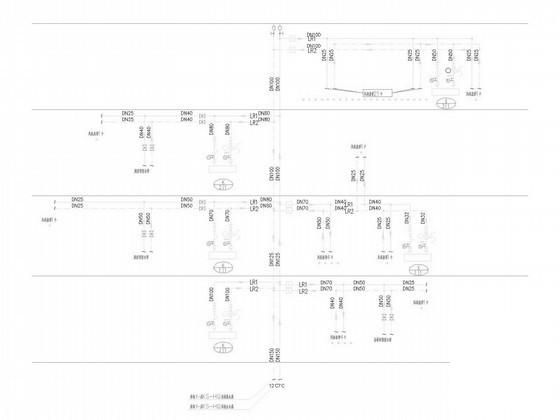

空调水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
