3层剧院VRV空调及通风排烟系统设计CAD施工图纸(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气调节器
• 送风方式：散流器送风

附件详情

• 施工设计总说明
• 设备参数表
• 冷凝水平面图
• 空调平面图
• 系统图
• 通风平面图
• ......

附件详情

一、设计范围：
观从厅VRV空调系统，观众厅及舞台的防、排烟系统，通风系统......
二、空调系统：
1.观众厅空调根据业主及使用要求采用新型VRV系列。
2.后台休息室化妆室和放映室等附属房区域空调采用VRV多联机系列......
三、通风排烟系统：
1.本建筑卫生间排风系统采用外窗自然通风。
2.放映室及附属房间区域设置单独排风系统。
3.观众厅.舞台排烟系统采用轴流式屋顶通风机......

图纸共19张。

观众厅空调系统图

冷凝水平面图

通风平面图

第 1 张图

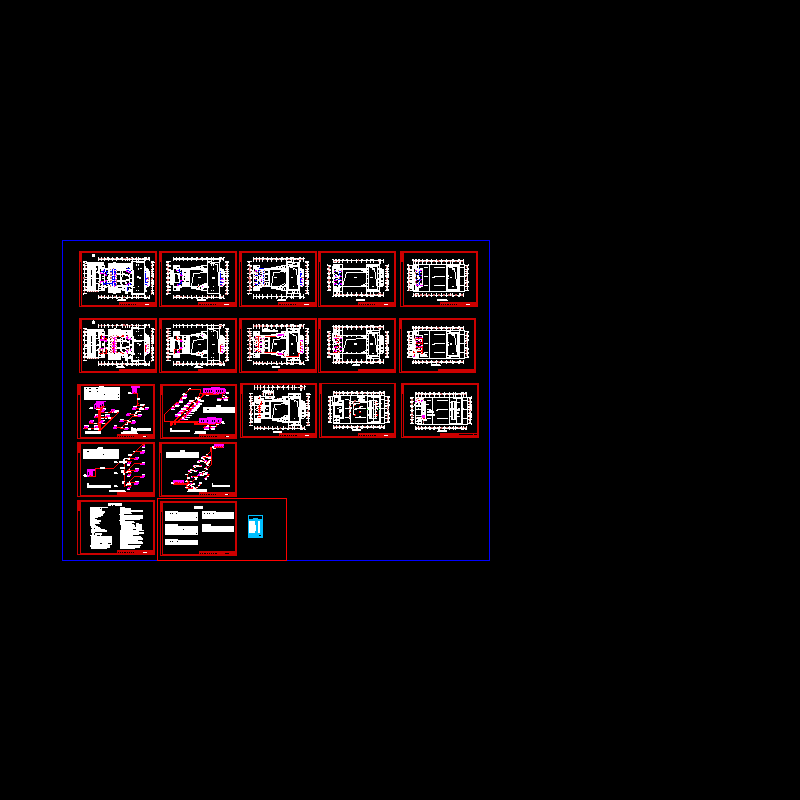

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
