多层教学楼建筑空调通风及防排烟系统设计CAD施工图纸(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：20691.8平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目地址：北京

附件详情

一、项目概要：

该项目位于北京市，是一个多层教学楼建筑，建筑面积为20691.8平米，地上5层，建筑高度19.95米。图纸内容包含设计及施工说明，主要设备材料表及图例，风管平面图，冷媒平面图，暖通平面图等...

二、空调系统：VRV多联机系统...

三、 通风防排烟 系统：本单体各功能房间、内走道以自然排烟为防排烟措施，可开启外窗面积不小于功能房间面积的2%，本单体二层报告厅建筑面积超过100平米，且自然排烟条件无法满足排烟要求，设置机械排烟系统，排烟量按房间面积不小于60m3/h*m2考虑补风由外窗自然补入；排烟风机选用双速风机，平时通风换气，火灾高速排烟。、地上部分靠外墙的楼梯间，每5层内可开启排烟窗的总面积不小于2.0平米，、公共卫生间设置机械通风系统，换气次数不小于10次/h...

一层冷媒平面图

二层风管平面图

三层风管平面图

三层冷媒平面图

二层冷媒平面图

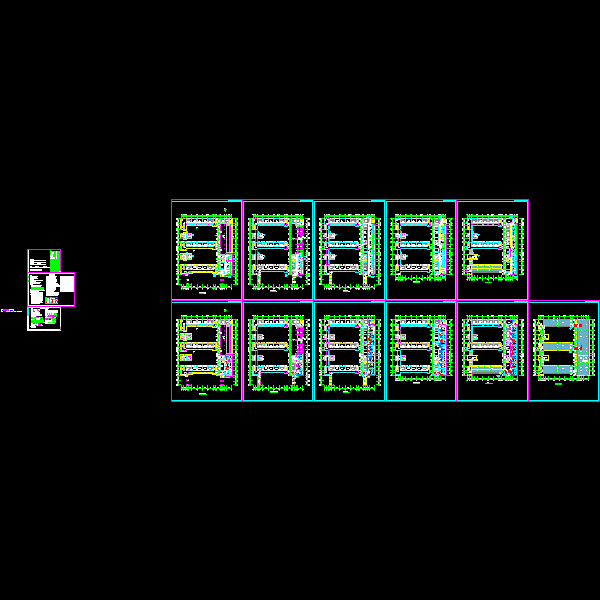

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
