高层实验楼空调通风及防排烟系统设计CAD施工图纸（人防设计）.dwg

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育,科研
• 建筑高度：高层建筑
• 建筑面积：47277平方米
• 地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：44张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房,人防,其它
• 冷热源：空气调节器
• 空调系统：空气-水系统,制冷剂系统
• 送风方式：散流器送风,其他
• 项目地址：江苏

一、项目概要：

该项目位于江苏省，是一个高等教育院校高层实验楼建筑项目，地上15层，地下1层，建筑高度60.550米，总建筑面积约47277平方米，其中地下建筑面积4060平方米，地上建筑面积43167平方米。由两栋裙房和两栋高层组成。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，通风平面图，空调通风平面图，通风及基础平面图， 通风防排烟 系统流程图，制冷剂管道及空调冷凝水系统流程图，防排烟及通风系统流程图，人防通风安装大样，人防地下室平时通风管道平面图，人防地下室战时通风管道平面图，平时进、排风机房大样、剖面等...

二、空调系统：

采用分体空调和变制冷剂流量多联空调系统...

三、通风防排烟系统：

通风系统：

实验室通风柜均设排风系统，按间歇使用、有害蒸汽或气体浓度<=0.01mg/L的情况考虑。排风量按0.5～0.8米的操作开启高度、操作面风速不小于0.5m/s计算。根据业主要求A-3楼实验室，有通风柜房间根据通风柜数量设置排风系统；无通风柜实验室根据换气次数6次/h设置排风系统该项目防烟楼梯间及合用前室等设置机械加压送风系统...

防排烟系统：

防烟楼梯间加压送风系统地上采用自垂百叶送风口，地下采用防火自垂百叶送风口。合用前室采用常闭多叶加压送风口，火灾时开启着火层及上下层的加压送风口，顶层火灾时开启着火层及下一层加压送风口。防烟楼梯间加压送风系统余压值为40∽50Pa，合用前室加压送风系统余压值为25∽30Pa。其余封闭楼梯间按满足自然通风要求设置可开启外窗...

四、人防设计：

详见设计施工说明...

图纸展示：

人防地下室平时通风管道平面图

人防地下室战时通风管道平面图

地下一层通风平面图

实验楼A-1、A-2栋通风防排烟系统流程图(一）

实验楼A-1栋通风系统流程图(二）

一层空调通风平面图

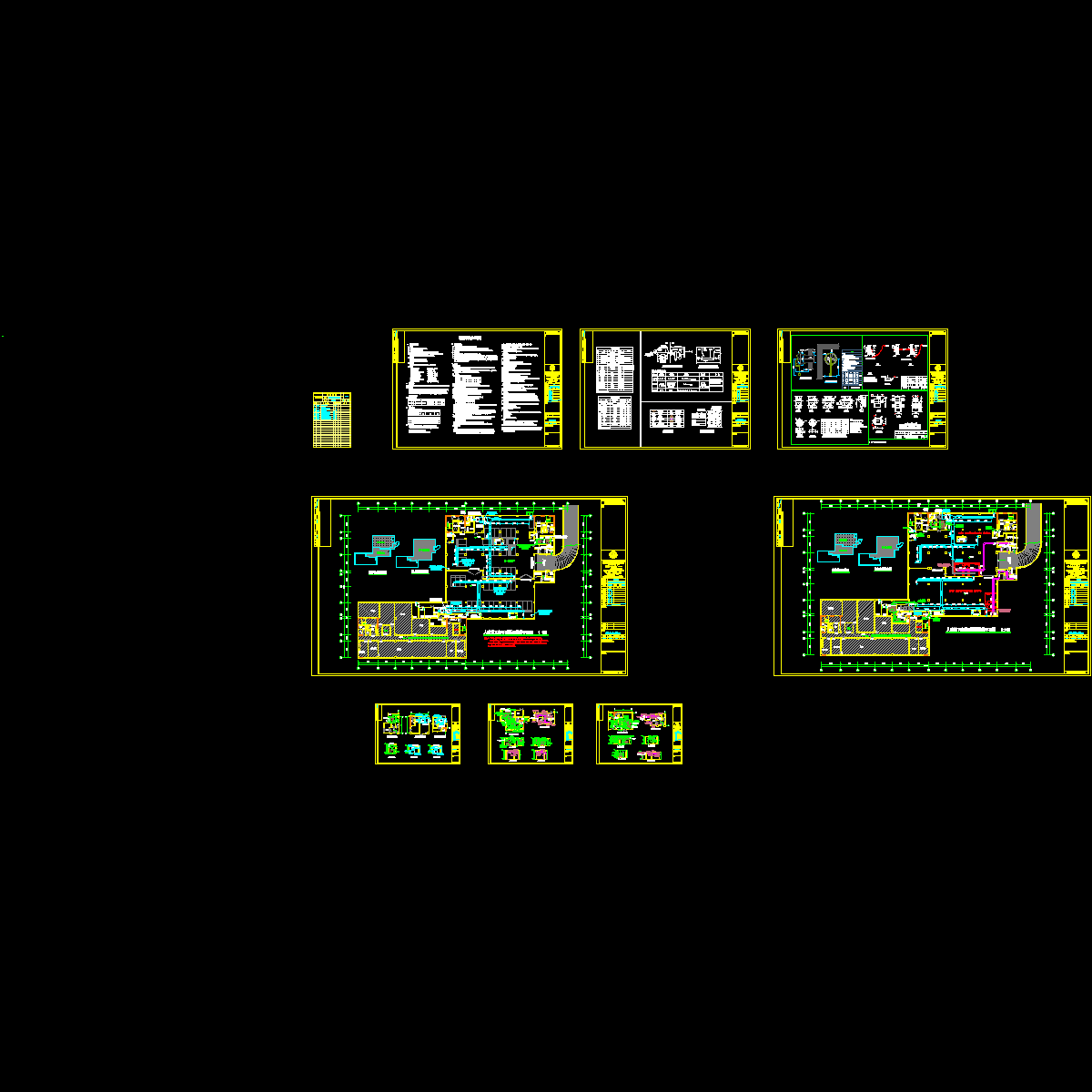

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
