一份11层教育建筑空调通风及防排烟系统设计CAD施工图纸（大院设计含人防设计）

hhtu3yy · 发表于 2020-2-27 09:18:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,教育
建筑高度类型：高层建筑
建筑设计面积：36873平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源,机房,人防
冷热源：水地源热泵
空调系统：全空气系统,空气-水系统
采暖系统：散热器供暖
全空气系统：变风量,定风量
水系统：定流量,变流量,双管制,异程式
送风方式：散流器送风
项目所在地：上海

附件详情

一、项目概要：

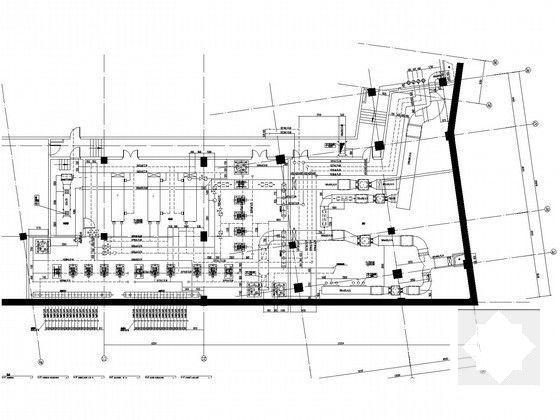

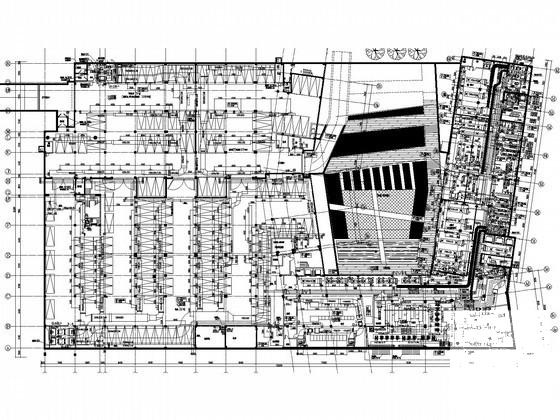

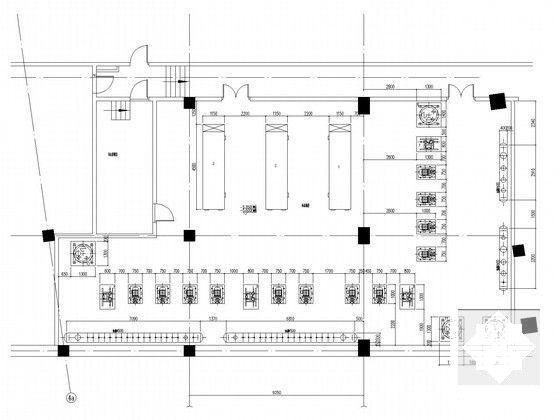

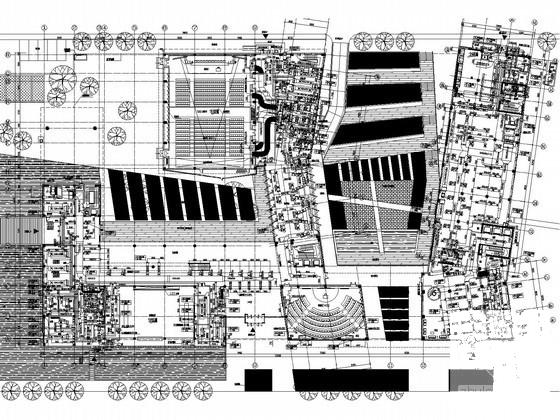

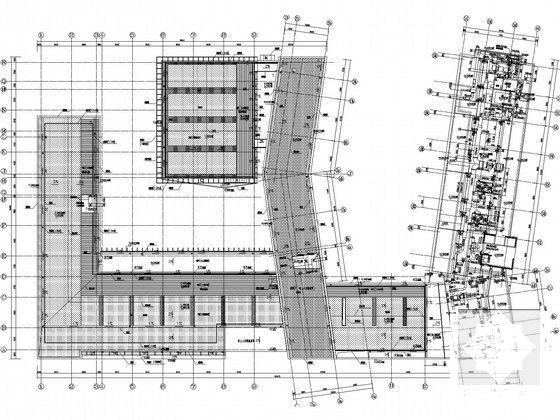

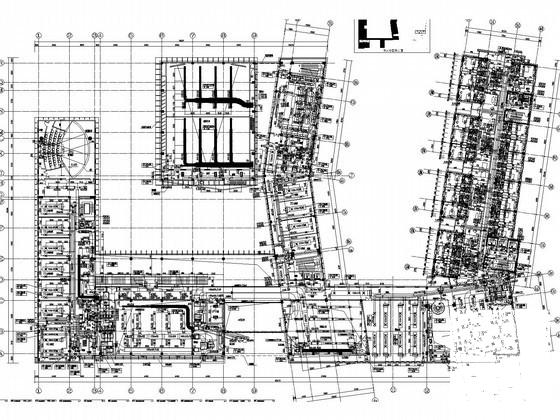

该项目位于上海市，为一政府机构建筑。总建筑设计面积：36873平方米，其中地上面积：28447平方米，地下建筑设计面积：8426平方米；地上11层，地下1层，建筑高度44.3米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图，冷冻机房管道平面布置图，冷冻机房设备,基础及排水沟平面布置图，正压送风平面布置详图，继发那个详图，冷冻机房水系统流程图，空调末端水系统流程图，正压送风系统原理图，地埋管系统图等...

二、空调系统：

1.冷热源：采用地源热泵形式...

2.风系统：采用全空气定风量低速送风系统，全空气变风量低速送风系统，风机盘管加新风系统...

3.水系统：采用两管制异程系统，定流量、变流量...

三、通风排烟系统：

1.通风系统：地下一层变配电房设置独立的机械送、排风系统，换气次数按设备发热量计算，送排风量均为15370m3/h，风机均采用双速风机；地下室水泵房设置独立的机械送、排风系统，换气次数取4次/小时，送排风量均为5970m3/h，风机均采用双速风机...

2.防排烟系统：学员楼消防合用前室和楼梯间均设置机械正压送风系统；教学楼封闭楼梯间地上和地下部分均利用可开启外窗进行自然排烟；地下一层车库设置机械排烟系统...
