该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源
-
附件设计说明:有
-
建筑类别:商业
-
建筑高度类型:多层建筑
-
建筑地上层数:5层
-
建筑地下层数:2层
-
图纸设计深度:施工图
-
参考图纸:68张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源,机房
-
冷热源:电动压缩式冷水机组
-
空调系统:全空气系统,制冷剂系统
-
水系统:变流量,双管制,闭式
-
送风方式:散流器送风
-
节点大样:集分水器
-
项目所在地:江苏
附件详情
一、项目概要:
该项目位于江苏省,是一个多层商业购物中心建筑,地上5层,地下2层。图纸内容包含设计及施工说明,主要设备材料表及图例,空调通风平面图,屋顶设备基础平面图,空调冷热源系统流程图,空调水系统流程图,空调水管平面图,加压送风流程图,排烟系统流程图,分水器、集水器大样,空调系统控制原理图等...
二、空调系统:
1.冷热源:采用风冷热泵冷热水机组,水冷冷水机组...
2.风系统:采用新风(全热交换换气机)加多联机的空调系统,低风速全空气空调系统...
3.水系统:空调水系统为闭式机械循环,两管制变流量系统...
三、通风防排烟系统:
1.通风系统:各卫生间、地下汽车库、制冷机房、水泵房、变配电房及其它无窗房间等均设机械通风系统。 电梯机房设机械排风系统,并预留分体空调及通风设备插座。五层厨房间土建已预留排风道,厨房已考虑岗位送风,其排风、排油烟及补风待厨房工艺确定后二次设计...
2.防排烟系统:空调通风系统的下列部位设置防火阀:(1)风管穿越防火分区处;(2)风管穿越楼板处及穿过空调机房及重要房间的隔墙处;(3)垂直风管与每层水平风管交接处的水平管段上;(4)穿越防火分隔处的变形缝两侧。不具备自然排烟条件的防烟楼梯间、合用前室、消防电梯前室分别设独立的加压送风系统...
一层空调水管平面图
地下一层空调通风平面图
地下二层通风平面图
二层空调通风平面图
三层空调通风平面图
四层空调通风平面图
地下一层空调水管平面图

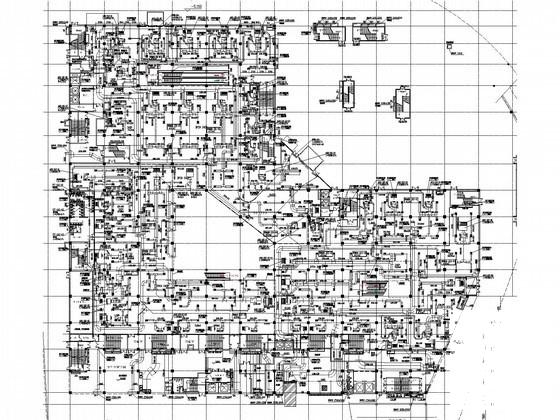

第 1 张图

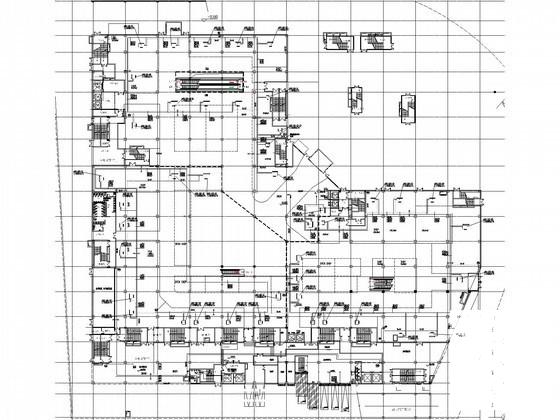

第 2 张图

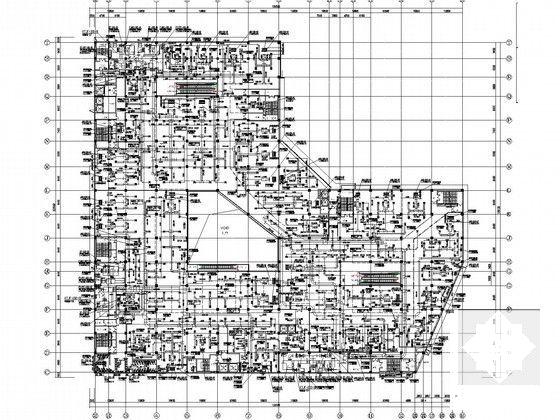

第 3 张图

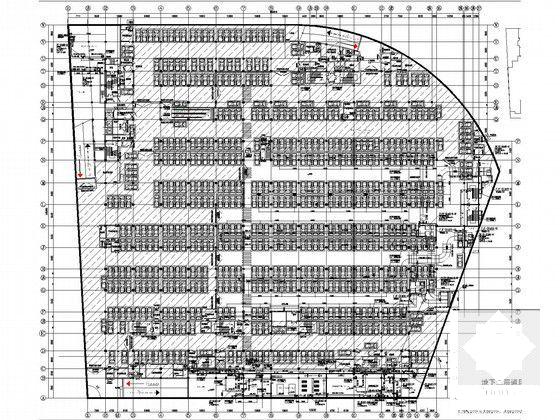

第 4 张图

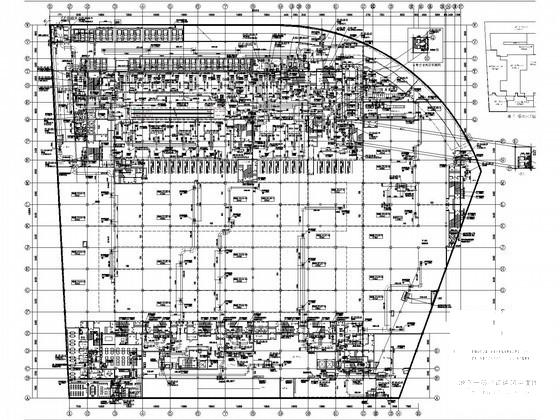

第 5 张图

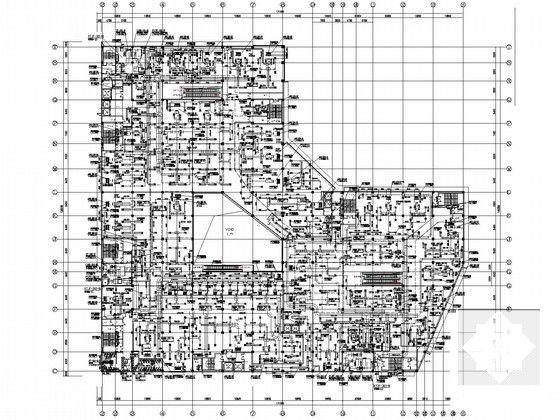

第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
温馨提示:该资料由网友于2020-2-26 10:37:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
|
