一份23层商业综合体空调通风及防排烟系统设计CAD施工图纸(节能设计)

[复制链接]

0

主题

0

帖子

1599

积分

超级版主

Rank: 8Rank: 8

积分
1599
发表于 2020-2-26 11:42:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:61174.76平方米
  • 建筑地上层数:23层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:溴化锂吸收式机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,定流量,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:山西

附件详情

一、项目概要:

该项目是一个高层商业综合体建筑,地上23层,地下1层,建筑面积61174.76平米。图纸内容包含设计施工说明,主要设备材料表及图例,通风排烟平面图,空调风平面图,屋顶风机平面图,电梯机房屋面风机平面图,加压送风及排烟系统图,空调水平面图,空调水系统图等...

二、空调系统:

1.冷热源:采用溴化锂直燃型冷温水机组...

2.风系统:采用风机盘管加新风...

3.水系统:采用两管制,一次泵系统,制冷机侧一次泵压差旁通控制为定流量,空调末端为变流量运行...

三、 通风防排烟 系统:

通风系统:共卫生间:根据通风的需要,设计机械排风系统。设备用房:设计机械排风及补风系统。...

防排烟系统: 防排烟系统主要是由楼梯加压送风系统、排烟系统及相应的控制系统组成;酒店防烟楼梯间、消防电梯前室的加压送风系统的加压风机位于屋顶层。在每一楼梯加压送风系统段,将为所有防烟楼梯间、消防电梯前室分别设置各自独立的机械加压送风系统...

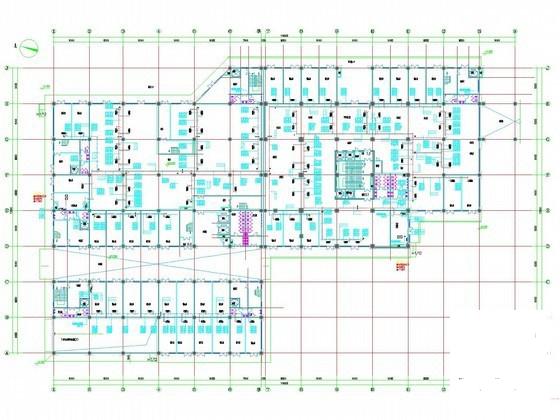

一层空调水平面图

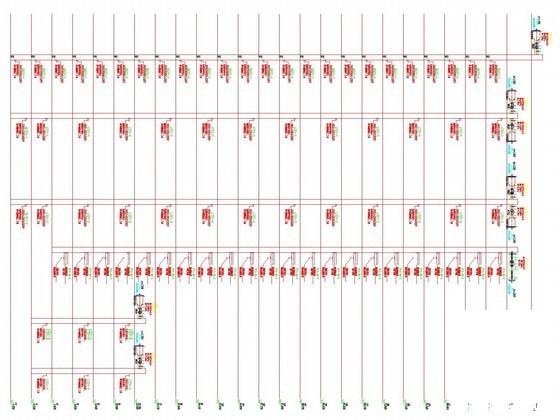

空调水系统图

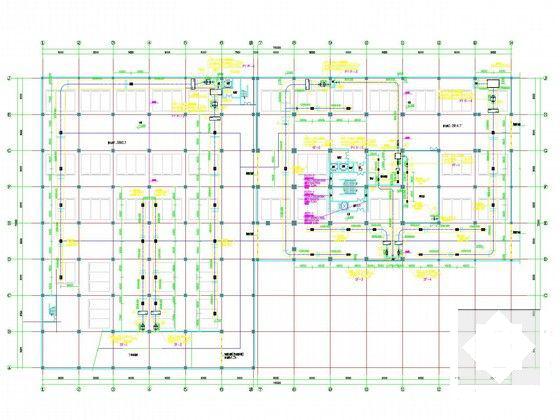

地下一层通风平面图

地下一层空调水平面图

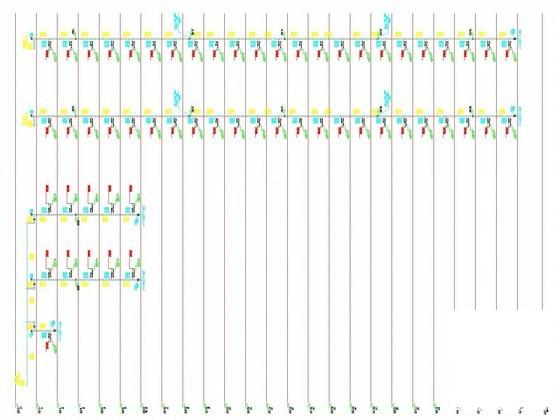

加压送风及排烟系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 11:42:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ede20s0sfcwcc222fs2.rar

2.81 MB

下载  售价: 100 积分    赚积分
