多层科研中心空调通风及防排烟系统设计施工CAD图纸(节能设计)(压缩式冷水机组)(dwg)

[复制链接]

0

主题

0

帖子

1347

积分

超级版主

Rank: 8Rank: 8

积分
1347
发表于 2020-8-26 20:38:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度:多层建筑
  • 建筑面积:11224平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:制冷剂系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目地址:浙江

一、项目概要:
该项目位于浙江省,是一个多层科研中心建筑,地上2层,总建筑面积11224平方米,建筑高度15.95米。
图纸内容主要包含设计施工说明,主要设备材料表及图例,暖通风管平面图,VRF空调平面图,空调水系统图,暖通剖面图,多联机空调原理图,防排烟系统图等...

二、空调系统:
1.冷热源:采用螺杆式风冷热泵,变频多联空调系统(VRF),分体空调...
2.风系统:...
3.水系统:变流量的一级泵系统,供回水管二管制...

三、 系统:
通风系统:
1.科研广场可开启外门或外窗利用穿堂风自然通风,也可开启低噪音离心式风机箱机械通风。
2.公共卫生间设机械排风装置。公共卫生间的通风量按10次/h换气次数计算...
防排烟系统:
1.该项目1#2#封闭楼梯间均不能满足自然通风、采光的要求,故设置机械加压送风系统。楼梯间设计余压值40Pa至50Pa。风机置于主楼屋面。
2.辅助用房按防火分区划分防烟分区(每个防烟分区面积不大于500m!),设置机械排烟系统,排烟量按最大防烟分区面积120m|/m!.h计算...

图纸展示:
一层暖通风管平面图
防排烟系统图
空调水系统图
多联机空调原理图

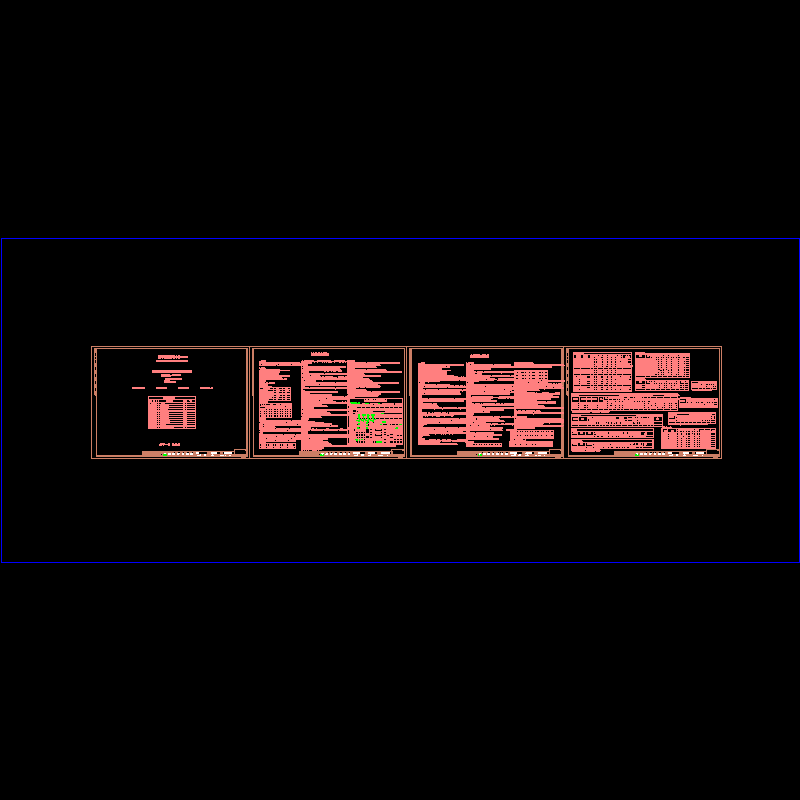

暖通设计施工说明_t3.dwg
暖通设计施工说明_t3.dwg

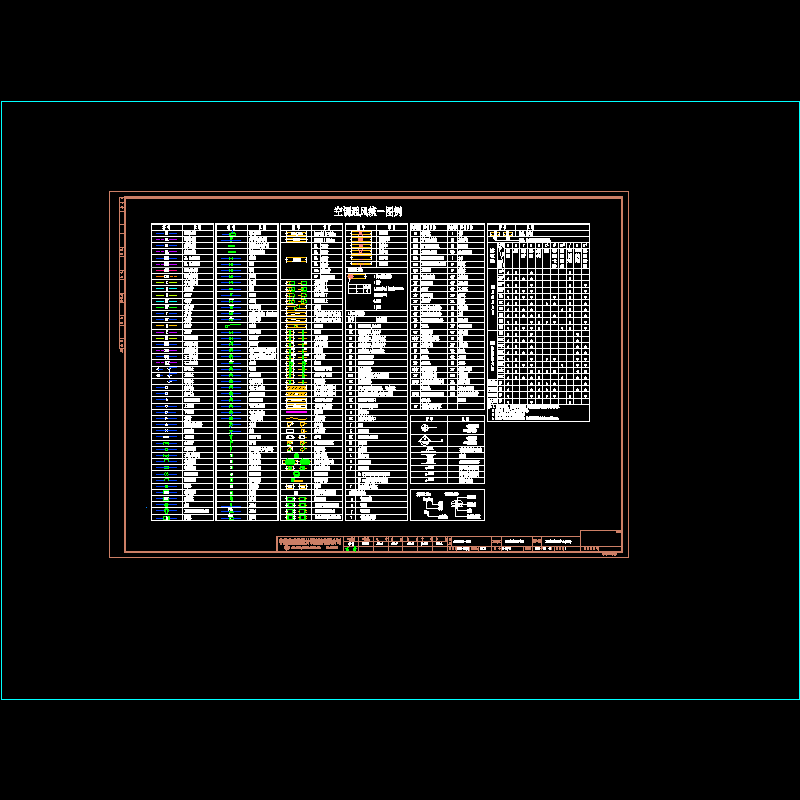

图纸目录_t3.dwg
图纸目录_t3.dwg

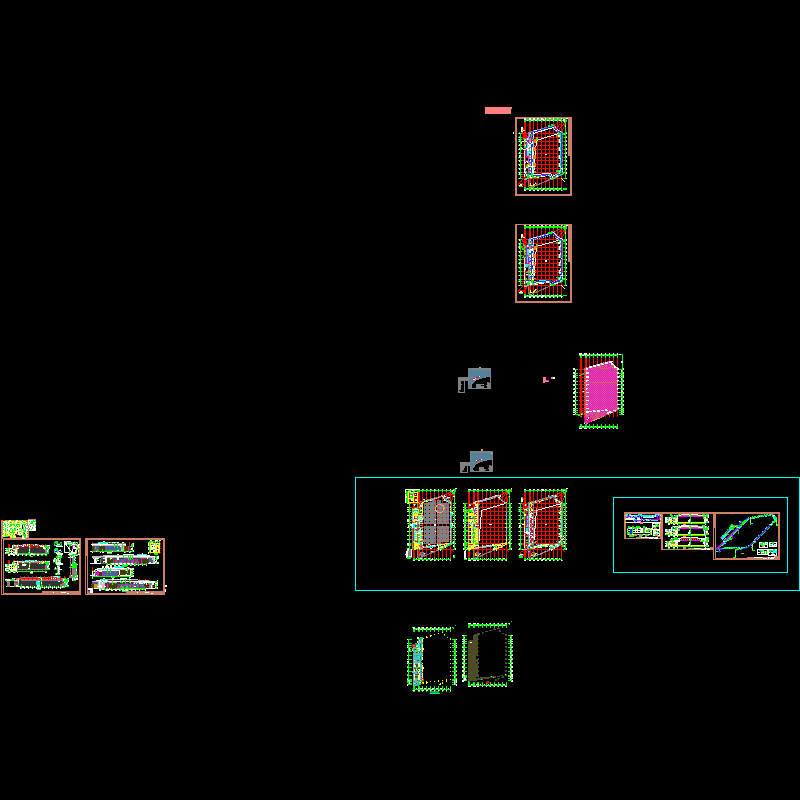

玉环新城科研中心暖通平面图0808_t3.dwg
玉环新城科研中心暖通平面图0808_t3.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-26 20:38:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11e222cfc10ffwfwc2.rar

2.43 MB

下载  售价: 100 积分    赚积分
