5层制剂车间空调通风及防排烟系统设计CAD施工图纸(压缩式冷水机组)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 建筑面积：15828平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：48张
• 图纸年代：近代
• 设计内容：空调, 通风, 洁净
• 冷热源：电动压缩式冷水机组, 空气调节器
• 空调系统：全空气系统
• 项目地址：贵州

附件详情

• 净化空调风口布置平面图
• 防烟分区区域划分图
• 净化空调系统划分房间压差及气流流向平面图
• 空调送风平面图
• 空调回风排风及通风平面图
• 排烟平面图
• 空调水管平面图
• 空调回风、排风、通风及排烟平面图
• 空调系统流程图
• ......

附件详情

一、附件详情：
该项目药业公司提取车间、制剂车间技术改造工程，该资料范围为3#楼的一层至局部五层和5#楼四层至局部五层，按GMP要求该车间设有C、D级洁净区域。改造范围建筑面积：15828.53平方米；建筑类别为丙类。
二、资料介绍：
1、空调系统：
（1）洁净区净化空调采用全空气系统，且全年定风量运行。洁净区气流组织设计为乱流型，采用高效过滤器带扩散板顶送，房间下侧回风方式。室内机械排风和正压排风由空调器抽取室外新风进行补充......
（2）洁净区室内正压设计严格按GMP要求，洁净区与非洁净区之间、相邻不同级别房间之间的压差不小于10Pa，相同洁净度等级不同功能的操作间之间保持适当的压力梯度。
（3）四层外包间等区域设计舒适性空调，舒适性空调采用全空气空调系统方式；阴凉库选用自带冷源的低温型单元式空调器向室内送风，控制室内温湿度。
2、空调水系统及冷、热源方式：
（1）净化空调系统设计冷量为690kW，舒适性空调的设计总冷量为126kw。空调冷源采用7～12℃冷冻水，由置于四层冷冻机房的冷水机组提供。制冷系统选用两台螺杆式水冷冷水机组......
（2）冬季洁净区空调设计总加热量为729kW，加湿量为486kg/h；舒适性空调的设计总热量为96kW。热源采用0.2MPa蒸汽，蒸汽凝结水回收至热力站；蒸汽热源均由一层热力站提供......
3、通风设计：
浓缩设机械通风系统，气流组织设计为机械进风（顶送）、机械排风（上排），换气次数4~6次/时；配电室、纯水站、辅助机房等设机械排风系统，气流组织设计为自然进风、机械排风（上排），换气次数6~12次/时.....

编制于2014年，图纸共48张。

一层空调送风平面图

一层净化风口布置平面图

空调系统流程图

四层空调回风、排风及通风平面图

四层空调送风平面图

系统施工图

第 1 张图

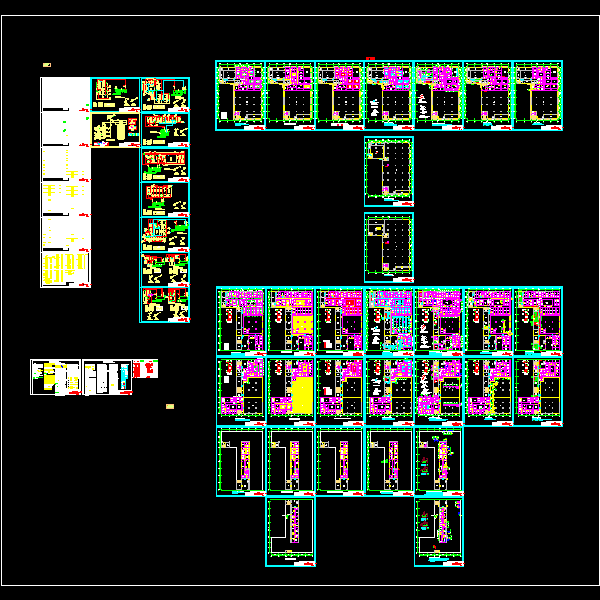

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
