13层医院门诊楼空调及通风排烟系统设计施工CAD图纸（冷热源系统多）(压缩式冷水机组)(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑面积：23500平方米
• 地上层数：13层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：39张
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,空气-水系统,制冷剂系统
• 水系统：单式泵,双管制,同程式,异程式
• 送风方式：侧面送风,散流器送风
• 节点大样：风机盘管,空气处理机组
• 项目地址：江西

附件详情

• 空调机房详图
• 空调水管平面图
• 空调风管平面图
• 净化空调冷热源系统流程图
• 制冷机房管道布置平面图
• 制冷机房系统流程图
• 空调水立管系统图
• 风机盘管标准接管详图
• 空调机组标准接管详图
• ......

附件详情

一、项目概要：
总建筑面积为23500m2（其中地下层为1840m2），由地下一层及地上十三层构成,总建筑高度为49.5m......
二、冷热源：
五层设备用房内供四层手术室用的净化空调，手术室辅助用房以及ICU、急诊用房空调设置两套冷热源，空调季节使用中央空调系统冷热源，过渡季使用风冷热泵机组。核磁共振机房选用恒温恒湿机组作为空调冷热源。......
三、空调风系统：
1.地下一层配电房、门诊大厅采用全空气系统。
2.供应无菌区采用洁净空调系统。
3.门诊等用房采用风机盘管加新风系统，由风机盘管配套送风口侧送风或顶送风......
四、空调水系统：
1.共设置了3个水环路系统。
2.空调水管均采用冷、热合用双管系统，一次泵循环。水系统大部分采用同程式，局部异程......
五、通风排烟工程：
地下一层内走廊设机械排烟系统，烟气出地面排放；一～三层中庭设机械排烟系统，排烟风机设于四层屋面；其余各层内走廊及房间均满足自然排烟条件，采用自然排烟......

图纸共39张。

净化空调冷热源系统流程图

空调机房

空调机组标准接管详图

制冷机房管道布置平面图

制冷机房系统流程图

空调水管

第 1 张图

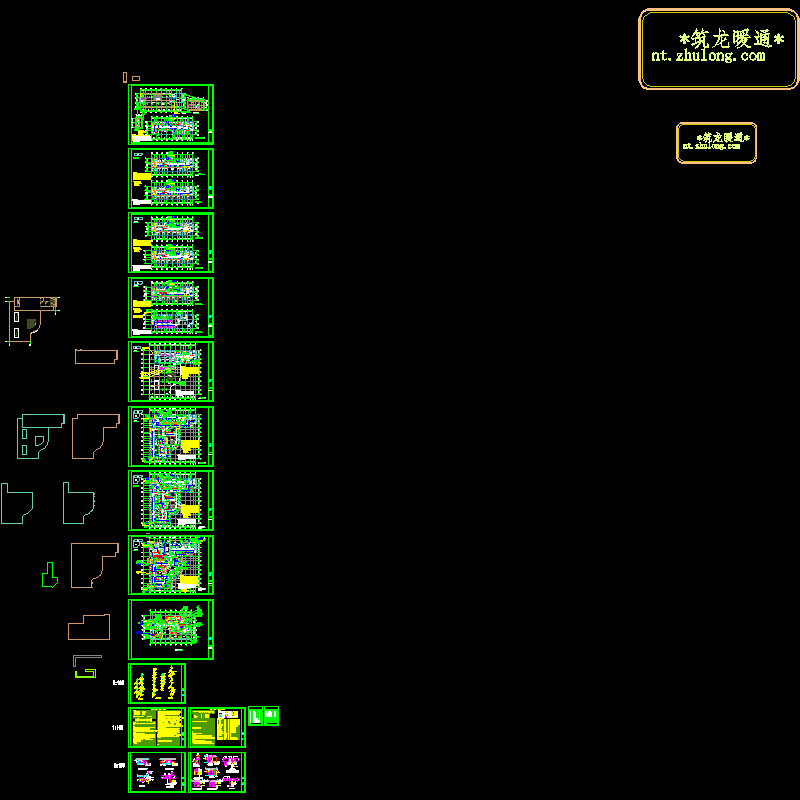

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
