8层通信业务中心空调通风及防排烟系统设计CAD施工图纸(压缩式冷水机组)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：35000平方米
• 地上层数：8层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房,人防
• 冷热源：电动压缩式冷水机组,空气源热泵
• 空调系统：全空气系统,制冷剂系统
• 全空气系统：定风量
• 项目地址：江苏

附件详情

• 设计施工说明
• 主要设备表
• 一层平面空调系统布置图
• 二层平面空调系统布置图
• 屋顶机房层平面空调及通风系统布置图
• 屋顶平面通风系统布置图
• 地下室平时通风系统平面图
• 空调水系统流程图
• 正压送风及防排烟系统图
• 防火分区图
• .....

附件详情

一、项目概况：
该项目为一通信业务支撑中心空调系统设计施工图，包括对生产用房、办公、会议、门厅、餐厅、多功能厅等设置空调系统。对汽车库、变配电房、水泵房、发电机房、厨房等要求通风的房间设置机械通风系统；对防烟楼梯间及其合用前室作正压送风系统设计；对汽车库作机械排风（兼排烟系统）设计；对通讯机房、电池室等气体灭火防护区设置事故后排风系统......
二、资料介绍
1、冷热源设计
该项目机房等采用恒温恒湿机房空调机组，室外机设置在室外设备平台。按N 1方式配置（大于等于五台设备，按N 2方式配置）。机房电池室采用变冷媒风冷机组，室内机组采用吊顶式，室外机组设置在室外设备平台。
办公区新风系统及餐厅、展厅、门厅等部分的冷热源采用螺杆式热泵机组，设置于七层热泵平台。办公区及环廊、消控中心等冷热源风冷直接蒸发式变冷媒热泵机组，机组设置于屋面或屋顶机房层....
2、空调系统设计
一层门厅及办公区采用直接蒸发式变冷媒盘管加新风系统。 生产区电信机房采用恒温恒湿机房空调机组加直接蒸发式新风系统；门厅、大餐厅、展厅、多功能厅采用全空气定风量低速风管系统，集中回风。
3、通风、防排烟系统设计
① 地下室设备用房均设置机械通风兼排烟系统，平时通风，火灾时满足排烟及补风的要求
② 汽车库平时设置机械通风兼排烟系统；汽车库排风换气次数为6次/小时，送风换气次数为5次/小时；排烟量为6次/小时；平时送风机火灾时兼做补风机，满足不小于50%的补风量要求。设2个独立的人防单元......
③ 电信机房、电池室、高、低压配电室等气体灭火防护区设置事故后排风系统，事故后排风换气次数不小于5次/小时......

编制于2010年，图纸共19张。

七层平面空调及通风系统布置图

屋顶机房层平面空调及通风系统布置图

空调水系统流程图

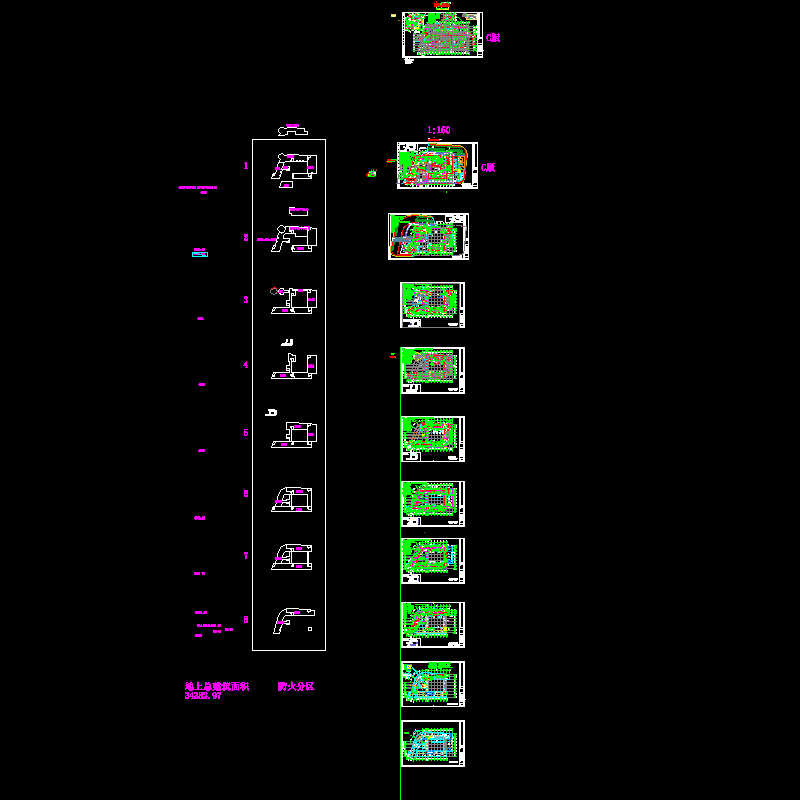

平面-c.dwg

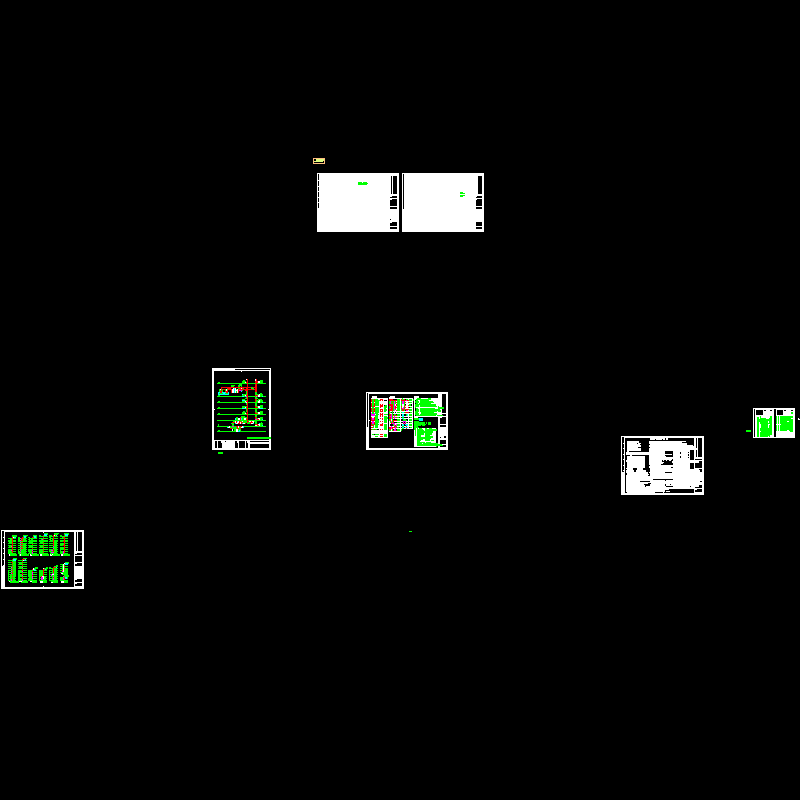

详图-0127-b.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
