[CAD]高层五星酒店空调通风防排烟系统（机房锅炉房大院设计）(压缩式冷水机组).dwg

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店,娱乐,餐饮
• 建筑高度：高层建筑
• 建筑面积：43716平方米
• 地上层数：14层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,锅炉
• 空调系统：全空气系统,空气-水系统
• 全空气系统：单风道
• 水系统：单式泵,定流量,双管制,同程式,异程式,开式,闭式
• 送风方式：散流器送风
• 节点大样：集分水器,风机盘管,制冷机组,空气处理机组
• 项目地址：江西

一、项目概要：

本项目位于江西省，是一个高层五星酒店建筑，地上14层，地下1层，总建筑面积43716平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调、通风工程安装通用说明，空调、通风及防排烟平面图，地下室空调水系统平面图， 示意图，空调水系统原理图，制冷机房、锅炉房大样图，制冷机房、锅炉房设备及基础布置平面图，制冷机房、锅炉房、冷却塔剖面图 ，空调机房大样图等...

二、空调系统：

1.冷热源：采用水冷螺杆冷水机组，真空热水锅炉...

2.风系统：采用采用组合式空气处理机组低风速单风道全空气系统，风机盘管加新风系统...

3.水系统：冷水系统采用密闭式机械循环，冷水采用一次泵定流量异程式(末端水平管自然同程)两管制系统；冷却水系统采用开式机械循环...

地下室空调、通风及防排烟平面图

地下室空调水系统平面图

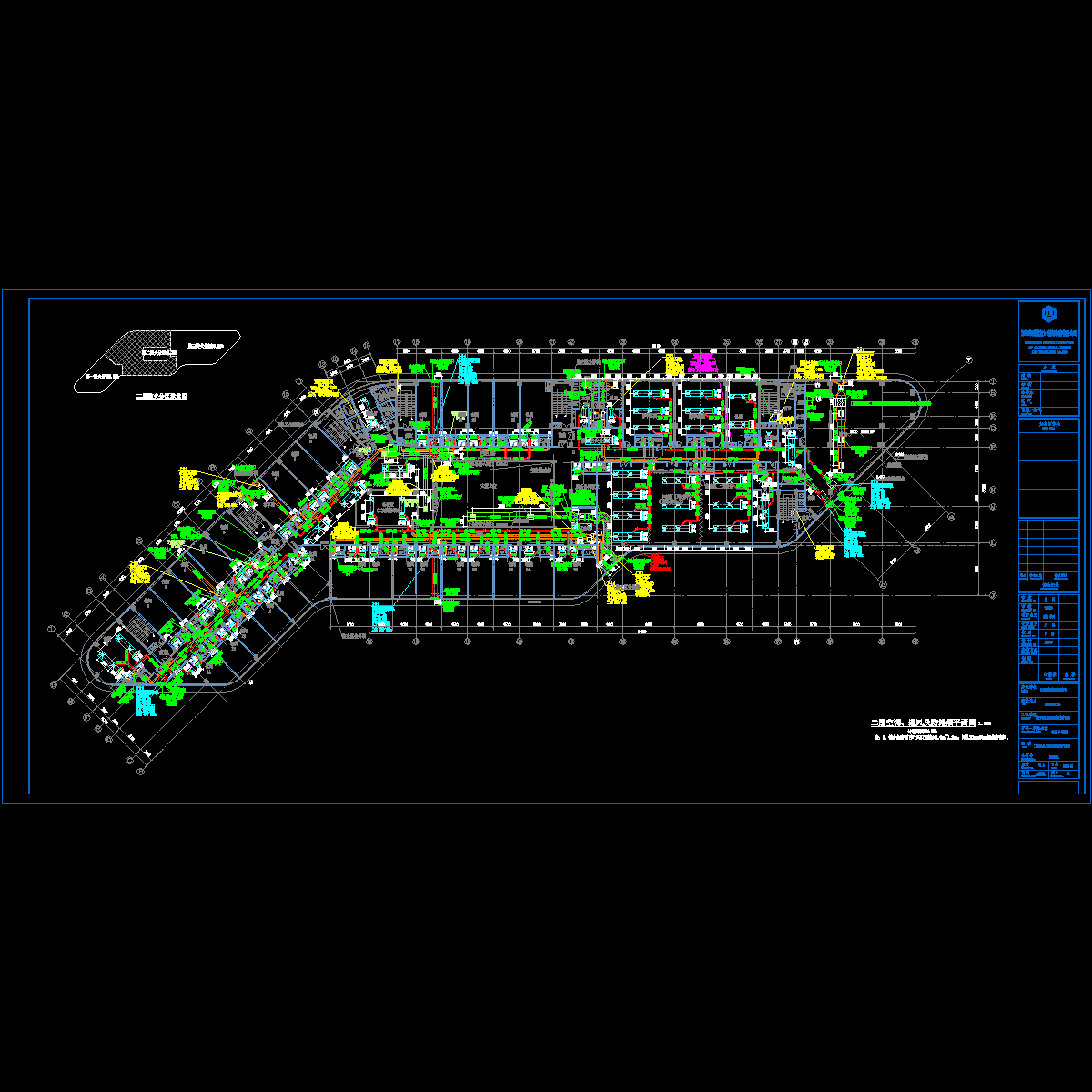

二层空调、通风及防排烟平面图

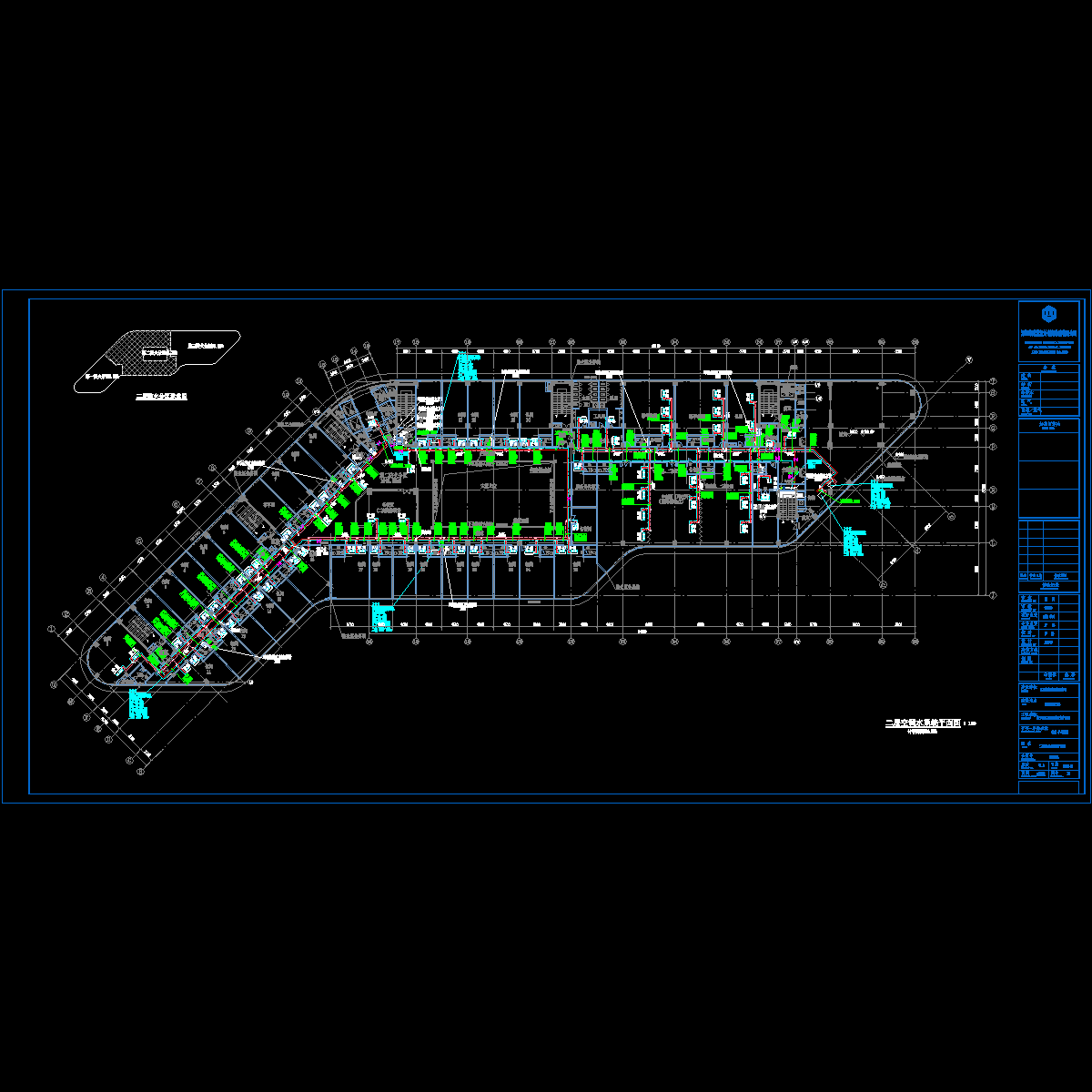

二层空调水系统平面图

空调水系统原理图（一）

一层空调、通风及防排烟平面图

一层空调水系统平面图

暖通施-10 一层夹层空调水系统平面图.dwg

暖通施-11 二层空调、通风及防排烟平面图.dwg

暖通施-12 二层空调水系统平面图.dwg

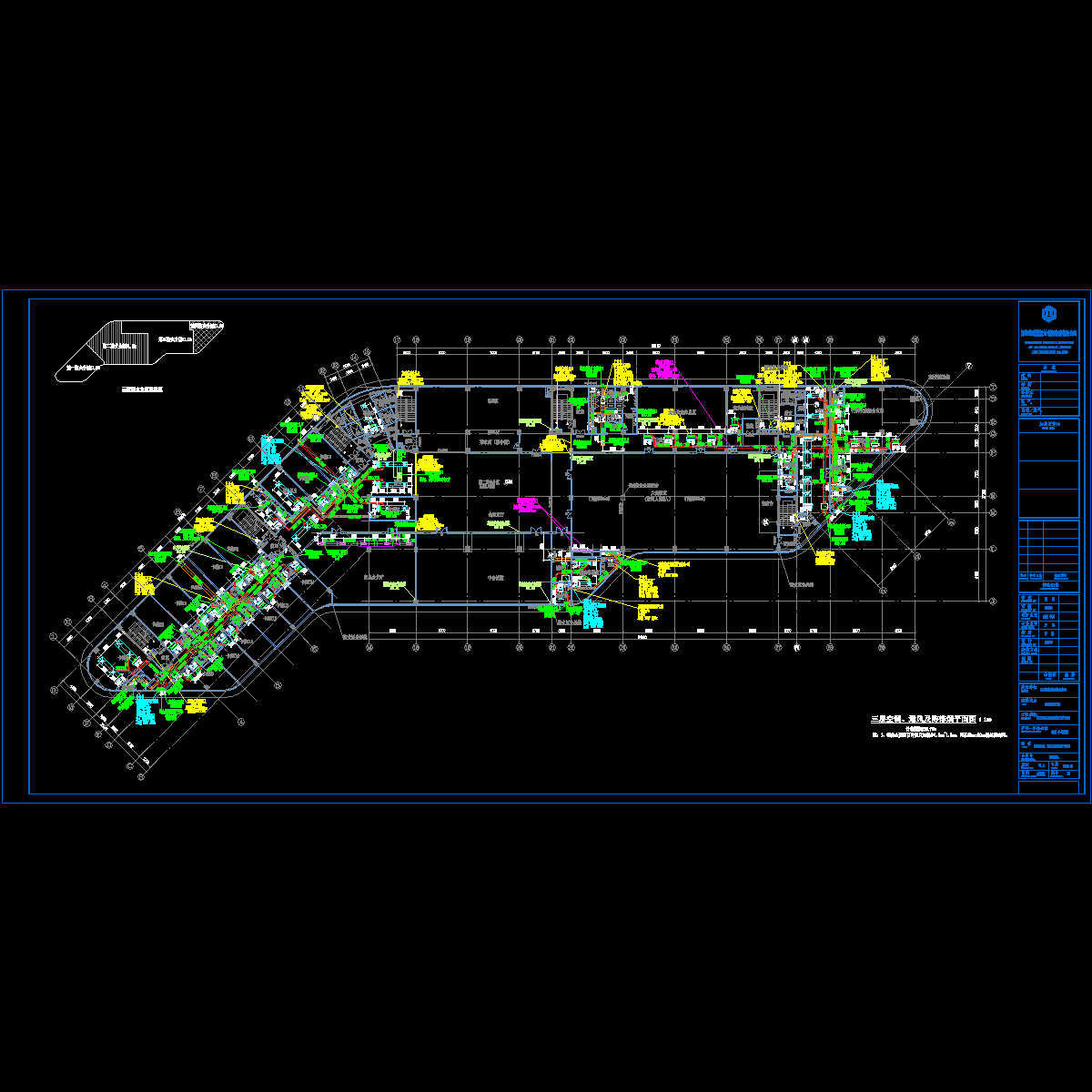

暖通施-13 三层空调、通风及防排烟平面图.dwg

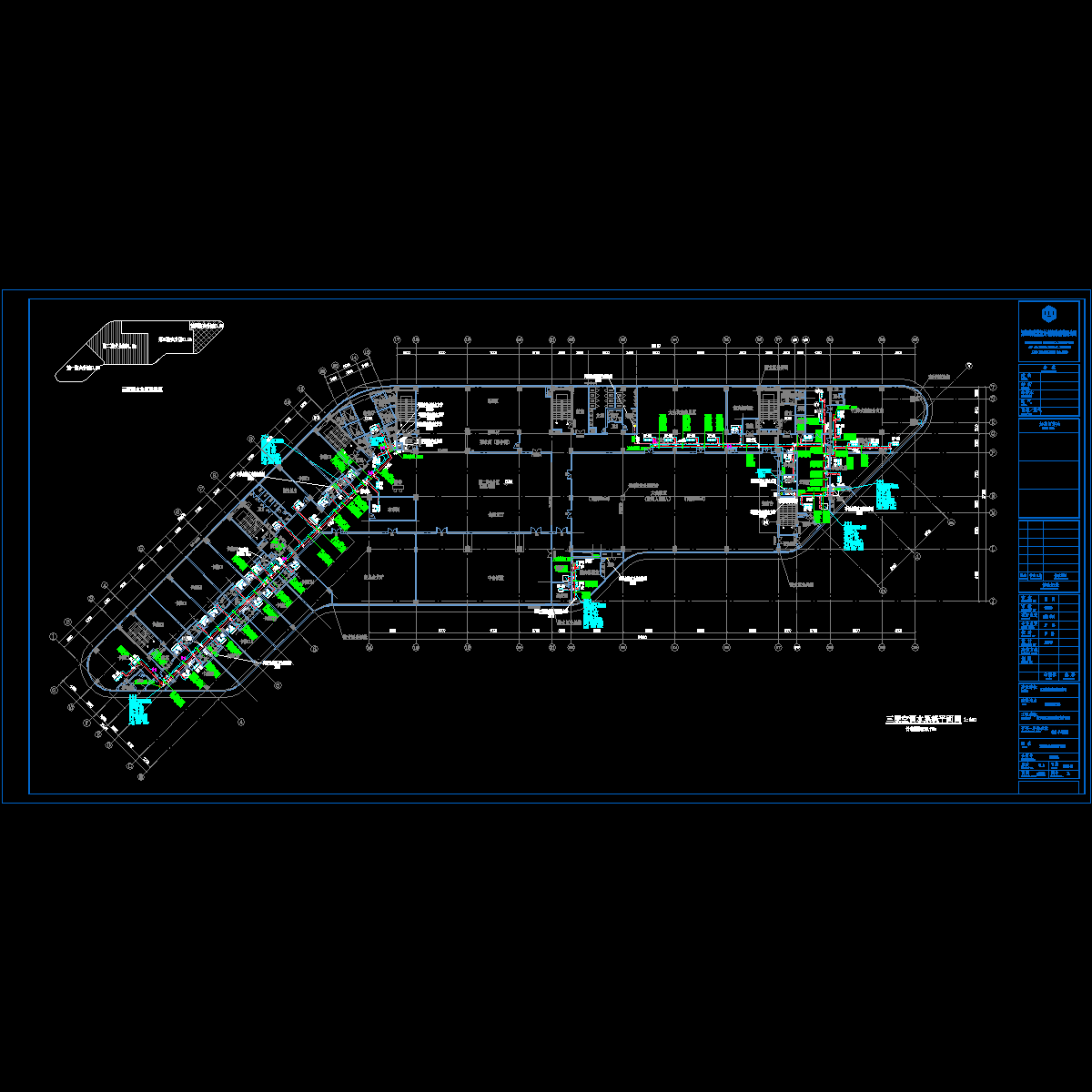

暖通施-14 三层空调水系统平面图.dwg

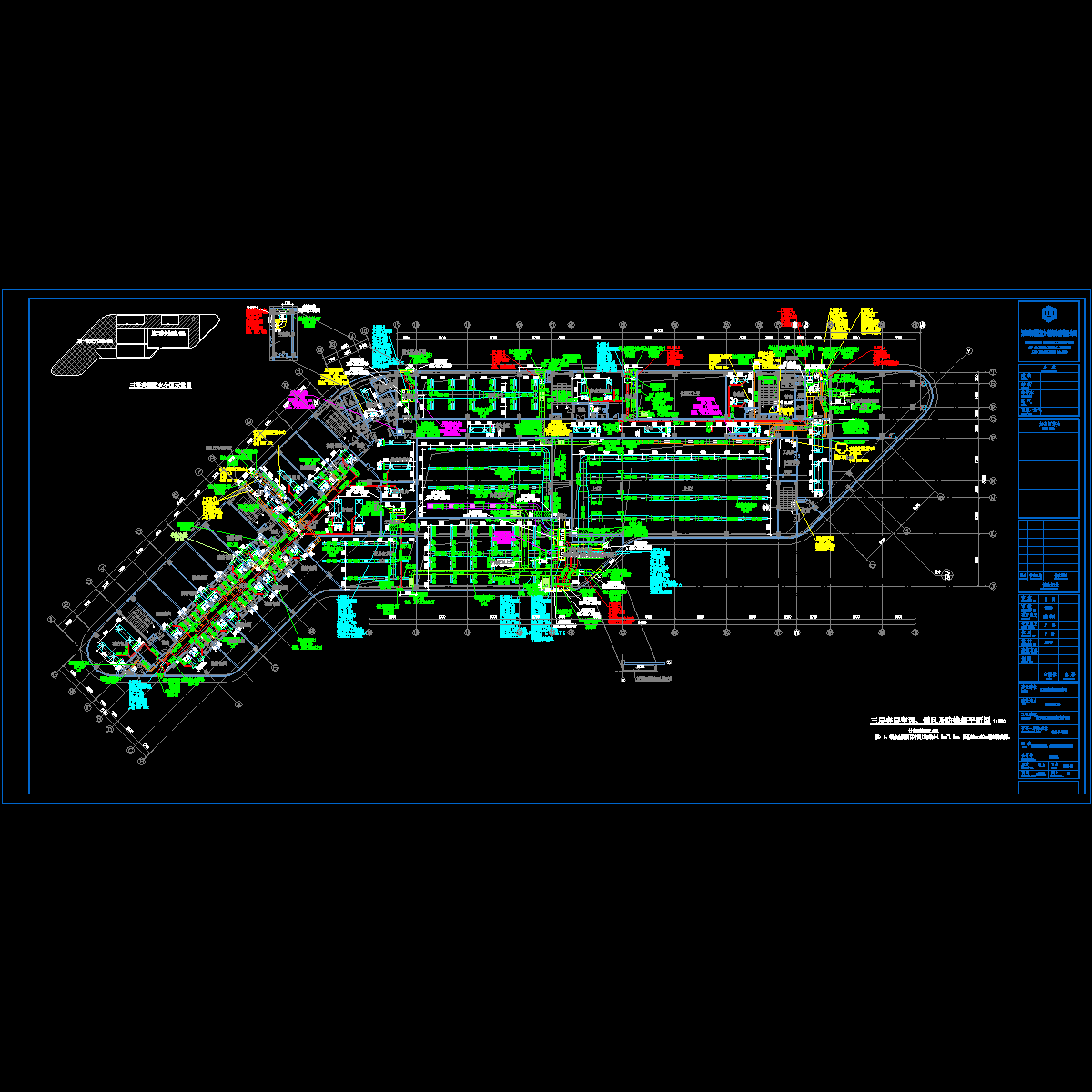

暖通施-15 三层夹层空调、通风及防排烟平面图.dwg

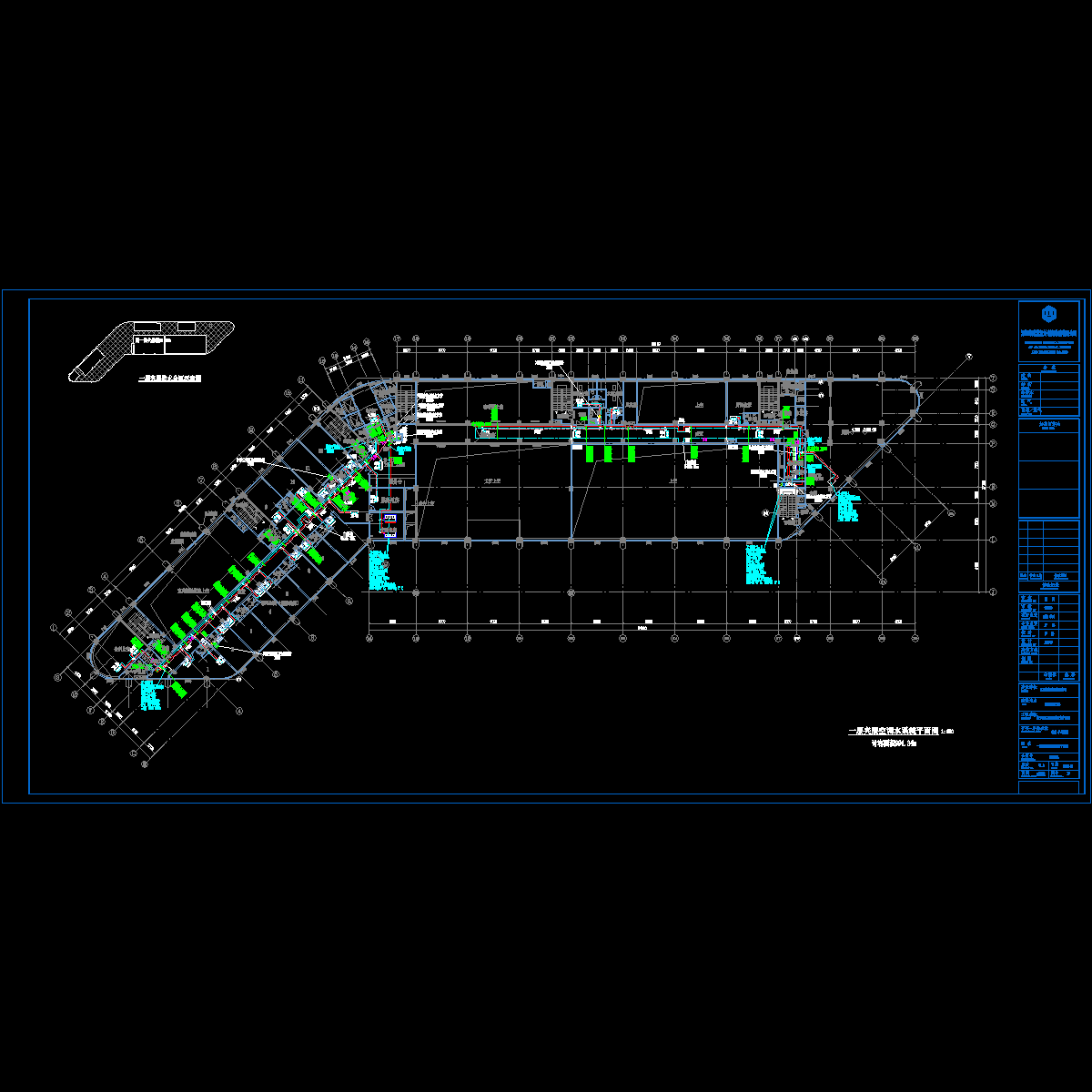

暖通施-16 三层夹层空调水系统平面图.dwg

暖通施-17 四层空调、通风及防排烟平面图.dwg

暖通施-18 四层空调水系统平面图.dwg

暖通施-19 五~八层空调、通风及防排烟平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
