7层档案馆空调通风及防排烟工程设计CAD施工大样图（机房设计）(压缩式冷水机组)(dwg)

feilaif · 发表于 2020-8-27 07:00:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：文化
建筑高度：高层建筑
建筑面积：34366.24平方米
地上层数：7层
地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统
采暖系统：散热器供暖
全空气系统：定风量
水系统：单式泵,变流量,双管制,同程式,异程式
送风方式：散流器送风
节点大样：冷却塔
项目地址：安徽

附件详情

一、项目概要：
该项目位于安徽省，其功能主要为展厅、档案库房、办公室、多功能厅及会议室等，建筑面积34366.24m，建筑高度38.3m，属二类高层新建建筑...
二、空调系统：
1.冷热源：本项目冷/热源采用三种不同形式，中央空调系统，恒温恒湿精密空调，冷暖型风冷变制冷剂流量多联空调系统；采用燃气锅炉为其提供空调供热...

2.风系统：空调房间采用定风量全空气系统...

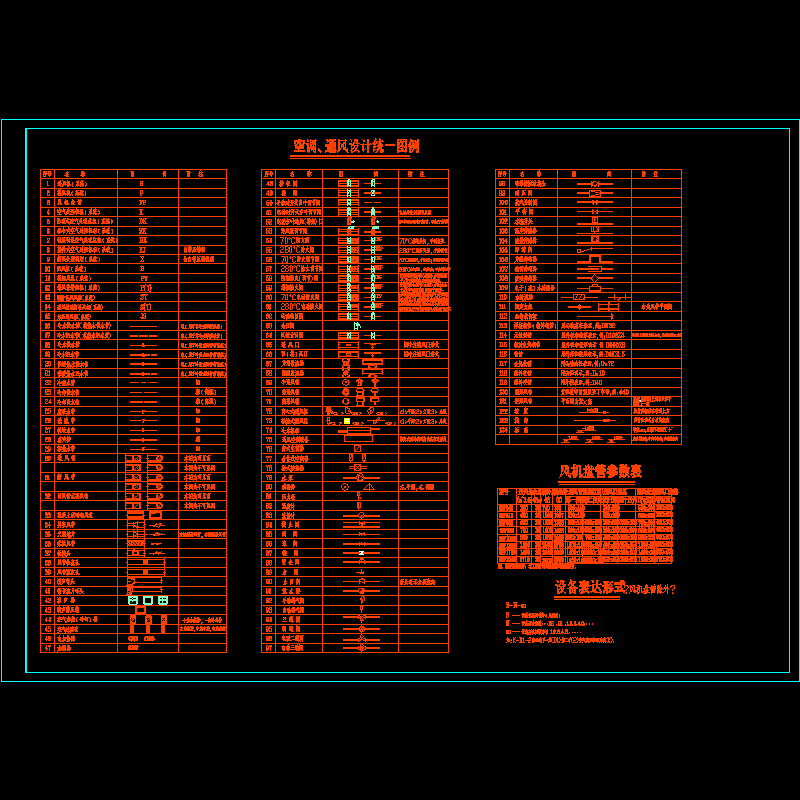

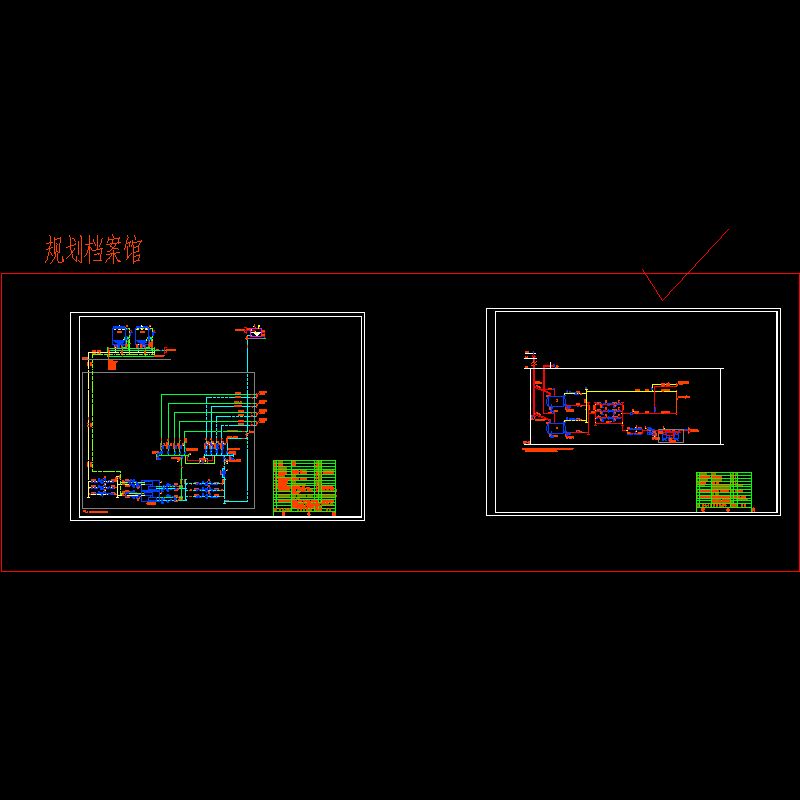

3.水系统：本项目采用一次泵末端变流量两管制系统，采用同程式与异程式相结合的方式...

三、通风排烟系统：
1.该项目防烟楼梯间与合用前室均设有机械加压送风系统，楼梯间正压保持在40～50Pa，合用前室正压保持在25～30Pa。
2.地下车库设与平时通风系统相结合的排烟系统，排烟量按6次/h计算。
3.地下室内走道设与平时通风系统相结合的排烟系统，排烟量按内走道及两旁房间面积之和的60m3/m2 h计算。由直通室外风井自然补风...
地上部分门厅排烟量按其体积的6次/h换气计算，自燃补风...

编制于2012年2月图纸共34张。
