地下车库通风及防排烟系统设计CAD施工图纸(压缩式冷水机组)(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：7379.2平方米
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：3张
• 设计年代：近代
• 设计内容：通风,防排烟
• 冷热源：市政热网,电动压缩式冷水机组
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 节点大样：制冷机组
• 项目地址：四川

附件详情

一、项目概要：
该项目为四川某住宅小区地下车库项目，建筑面积7379.2m2，地下1层，分两个防火分区...
二、通风排烟系统：
1.通风：
平时通风系统与排烟系统兼用。平时通风时，板式排烟口处于常闭状态；当火灾发生时，由消防控制 中心发出指令或当烟温达70°C时，排风支管上的防火调节阀便自动关闭，板式排烟口通过火灾信号 自动或手动开启，由排风状态转换到排烟状态...

2.防排烟系统：
排烟总管上均设排烟防火阀，当烟气温度超过280°C时，将自动关闭，联锁所在火灾区域内的风机自动关闭。火灾时由弱电信号控制关断所有非消防通风电源,以免引起火灾蔓延...

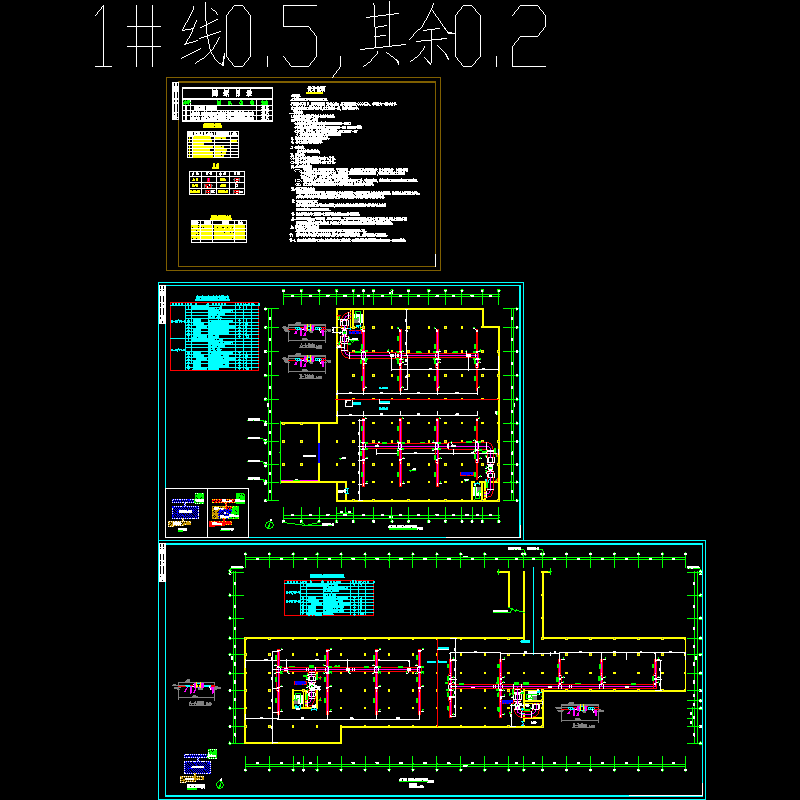

地下室（C区）通风平面图
