一份25层酒店建筑空调通风及防排烟系统设计CAD施工图纸(螺杆式冷水机组)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：28000平方米
• 建筑地上层数：25层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 水系统：单式泵,变流量,双管制,同程式,异程式
• 送风方式：侧面送风
• 项目所在地：广东

附件详情

一、项目概要：

该项目是位于广东省，是一个高层酒店建筑，建筑面积约28000m2，地上25层。图纸内容包含设计及施工说明，主要设备材料表及图例，塔楼空调系统流程图，空调水系统图，防排烟系统图，风管平面图，管路平面图等...

二、空调系统：

1.冷热源：采用风冷螺杆式冷水机组...

2.风系统：采用风机盘管,送风方式侧送侧回...

3.水系统： 该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统，冷冻水水泵系统采用一次泵系统，变流量运行...

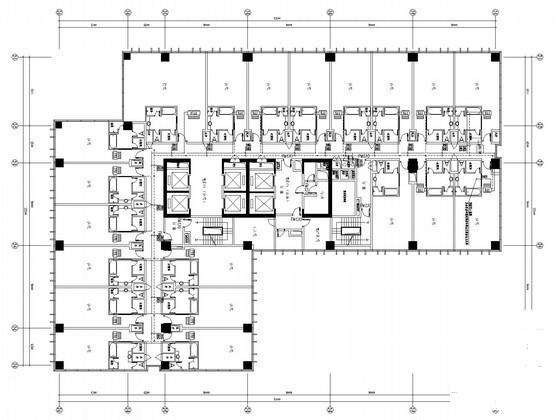

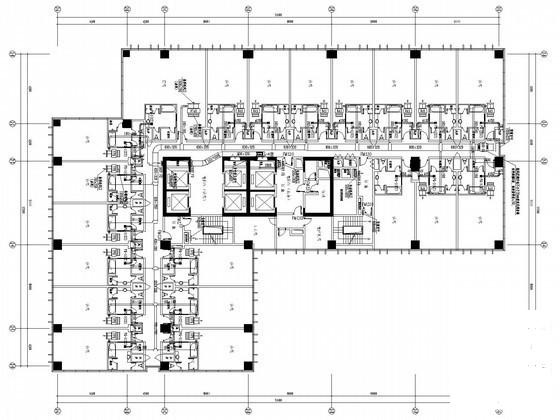

C2酒店7-25层管路平面图

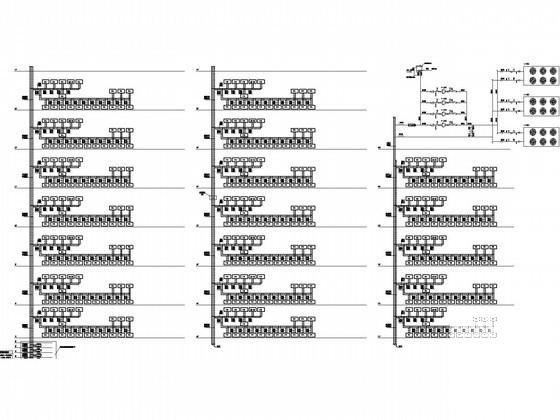

C2空调水系统图

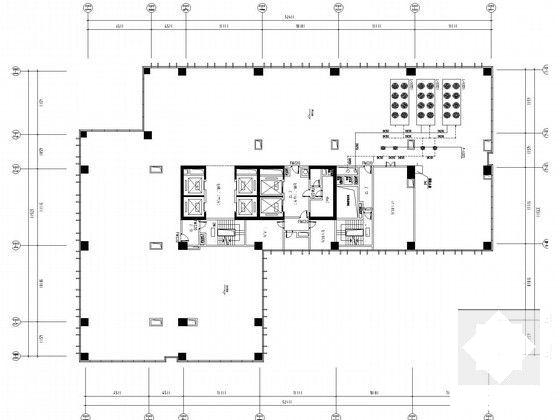

天面风管平面图

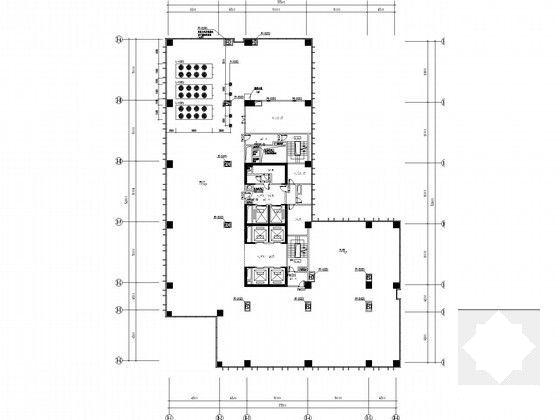

天面管路平面图

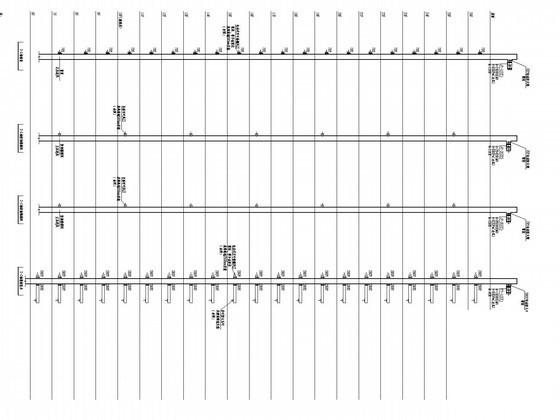

C2防排烟系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
