一份5层大型商业楼空调通风及防排烟系统改造设计CAD施工图纸（机房设计）(螺杆式冷水机组)

tyuxxjjgg · 发表于 2020-2-26 10:37:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：53192平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：深化设计图
参考图纸：33张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
全空气系统：单风道
水系统：单式泵,变流量,双管制,异程式,闭式
送风方式：散流器送风
节点大样：制冷机组,管道支吊架
项目所在地：重庆

附件详情

一、项目概要：

该项目为重庆大学城商业改造项目，该项目设计面积约53192m2。该项目为裙房商业，1~5层为商业，负一层为商业、车库及设备用房,负二层为车库及设备用房（局部为人防区域）。原设计未做商业策划，仅按原建筑布置设计了通风和防排烟系统；本次改造根据商业策划进行重新设计，增加商业中央空调系统，根据商业平面布置重新设计机械排烟系统以及排烟补风系统，增加餐饮排油烟系统及厨房的补风和事故通风预留条件；楼梯间及前室或合用前室的防烟设计未做变化的按原设计，车库及车库内设备用房的通风排烟设计未做变化的按原设计，该资料不表达，仅表达原设计需要修改的部分。

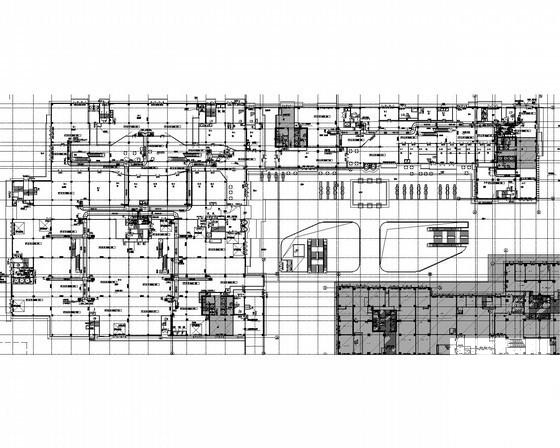

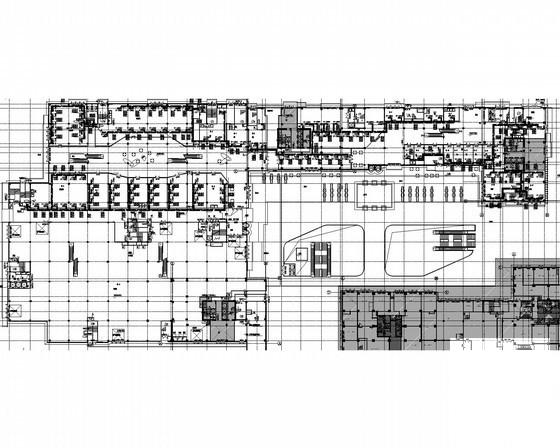

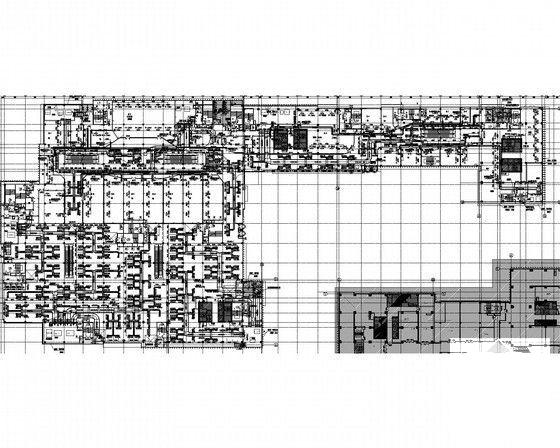

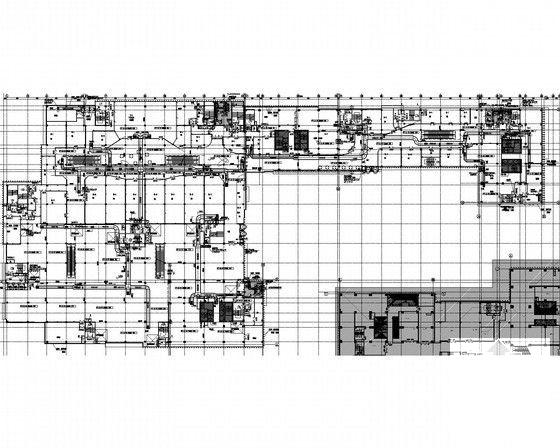

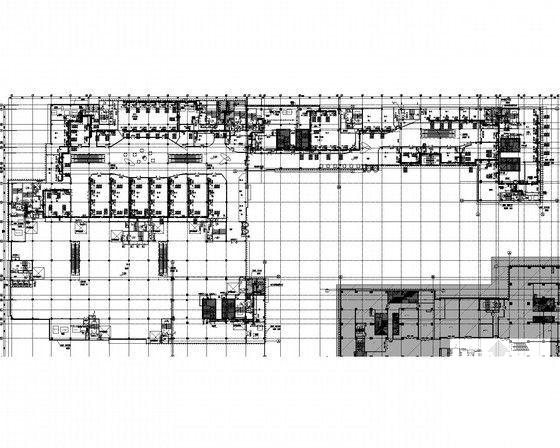

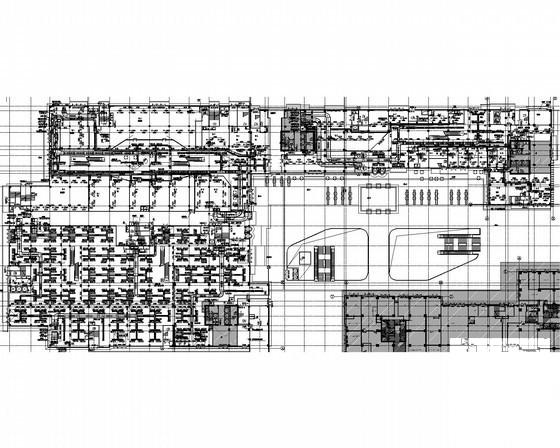

图纸内容有设计施工说明，图例及主要设备及材料表，冷源系统原理图，冷源系统控制原理图，空调控制原理图，空调接管大样图，空调水系统图，排烟系统图，制冷机房布置图，制冷机房基础布置图，制冷机房剖面大样图，空调风路平面图，空调水路平面图，通风平面图等...

二、空调系统：

1.冷热源：离心式冷水机组和螺杆式冷水机组、热回收螺杆机组、风冷螺杆机组、多联机系统、分体空调（冷暖型）等多种型式...

2.风系统：采用一次回风全空气系统，气流组织均为上送上回，还有风机盘管加新风统...

3.水系统：采用闭式异程式两管制一次泵变流量系统...

三、通风排烟系统：

1.通风系统：通风系统增加修改的内容为：-2层车库增加垃圾房相应增加排风系统；-1层车库调整制冷机房和空调机房相应调整车库的通风排烟系统（仅风管和风口位置变化）；-1层商业增加卫生间相应增加排风系统；AB区1～5层增加卫生间相应增加排风系统；AB区1～5层商业内餐饮商铺增加排油烟系统及预留事故通风接口，公共卫生间12次/h，垃圾房12次/h，厨房40次/h...

2.防排烟系统：本次防排烟设计内容为：1～5层商业机械排烟系统及补风系统；A区3层儿童区增加单独疏散楼梯间及前室的加压送风系统；编号为LT-19楼梯的合用前室加压送风系统调整，风机按原设计；-1层防火分区七机械排烟系统调整...
