13层公共民用办公建筑通风空调及防排烟系统设计CAD施工图纸（制冷机房工艺通风）(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业
• 建筑高度：高层建筑
• 建筑面积：20000平方米
• 地上层数：13层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：同程式,异程式
• 送风方式：散流器送风
• 项目地址：广东

附件详情

一、项目概要：
该项目位于东莞市。建筑面积20000m2,地上13层,地下2层，建筑高度57m。地下室为汽车库、水泵房、电房和发电机房、制冷机房等设备用房...
二、冷热源：
夏季空调总冷负荷为1750KW，选用2台螺杆式冷水机组...
三、空调系统：
1.立管采用回水管同程式设计，支管采用异程设计。
2.采用空调风柜或风机盘管加新风的空调系统。
3.送风口采用方形散流器，回风口采用门铰式双层回风百叶...
四、通风系统：
1.发电机房设置工艺通风及机房通风换气系统。
2.采用气体灭火的房间，其排风口应设在防护区的下部并直通室外。
3.通讯机房、电子计算机房等通风换气次数不小于每小时5次...
五、防排烟系统：
1.地下室汽车库排烟系统与平时通风系统合用设置。排烟量按容积的6次/时计算。
2.地下车库每个防火分区设置独立的排风（排烟）系统和补风系统...

编制于2015年 图纸共28张。

空调水管平面图

吊装空调机接新风安装示意图

制冷机房

中央空调制冷系统原理图

卫生间排风系统原理图

第 1 张图

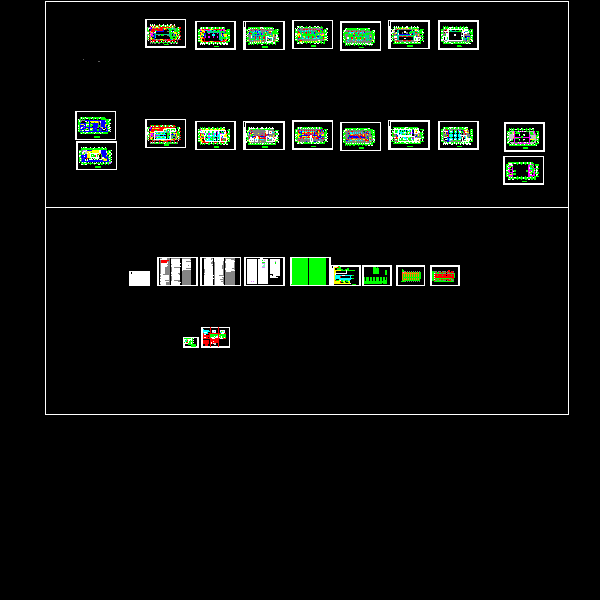

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
