一份3层公共建筑通风及防排烟系统设计CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,科研
• 建筑高度类型：多层建筑
• 建筑设计面积：6231.14平方米
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：通风,防排烟
• 送风方式：散流器送风
• 项目所在地：重庆

附件详情

一、项目概要：

该项目位于重庆市，属多层公共建筑，地下1层，地上2层,建筑高度9.5m,总建筑设计面积：6231.14m2 ,其中地上建筑设计面积：6014.34m2 , 地下建筑设计面积：216.8m2。地下层为水泵房；地上层为汽修、维护、综合办公等配套用房。图纸内容包含设计施工说明、设备材料表、排风及排烟系统示意图、通风平面图等...

二、通风排烟系统：

1.通风系统：该项目中地下室水泵房、储油间、公共卫生间等采用自然补风的送风方式，其他房间采用机械通风，不小于2次/h换气次数...

2.防排烟系统：楼梯间采用均采用自然排烟；首层客户休息、接待区、二层客户休息区、办公区和展厅等采用机械排烟系统...

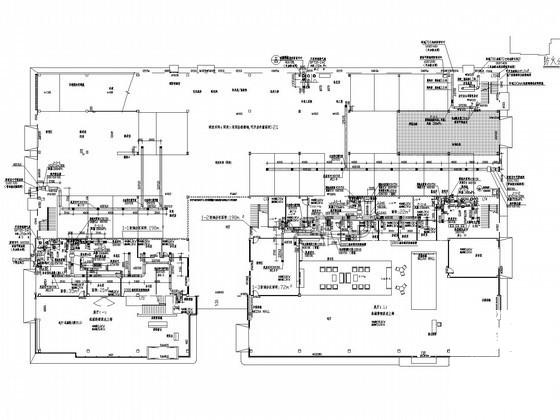

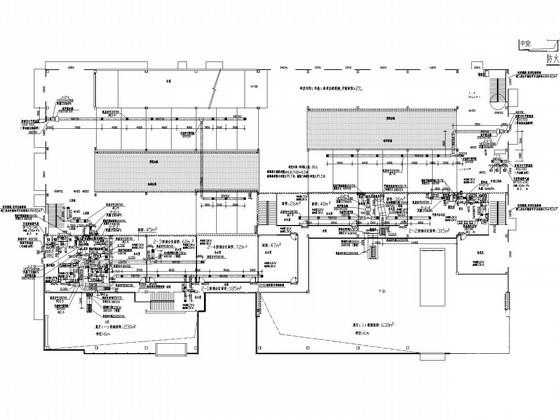

二层通风平面图

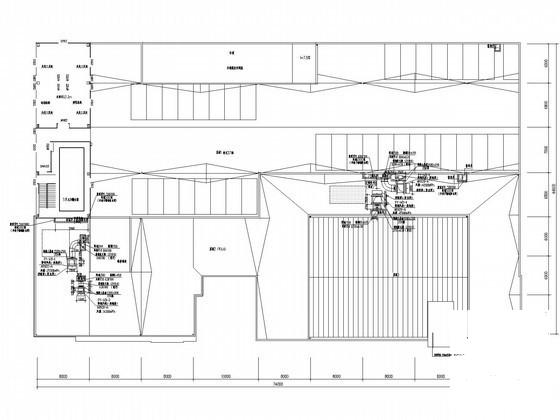

屋顶层通风平面图
