一份高层商业公寓楼机械通风及防排烟系统CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：通风,防排烟
• 送风方式：散流器送风

附件详情

• 设计施工说明
• 暖通设计图例
• 加压送风系统图
• 通风系统平面图
• 通风（排烟）平面图
• ......

附件详情

一、项目概要：
地上由商业楼及公寓楼组成，其中商业楼共五层，为多层公共建筑，公寓楼共十五层，为建筑高度大于50米的一类高层公共建筑......
二、机械通风及防排烟系统：
1.地下一层第一防火分区（车库）设置机械排风系统，进风为利用车道自然进风，排风系统兼排烟系统，排烟风机平时低速运行排风。
2.该项目商业楼各公共卫生间均设置机械排风系统，卫生间排风由排气扇直接排至室外。
3.消防控制室及各电梯机房由业主采用分体空调降温......

图纸共10张。

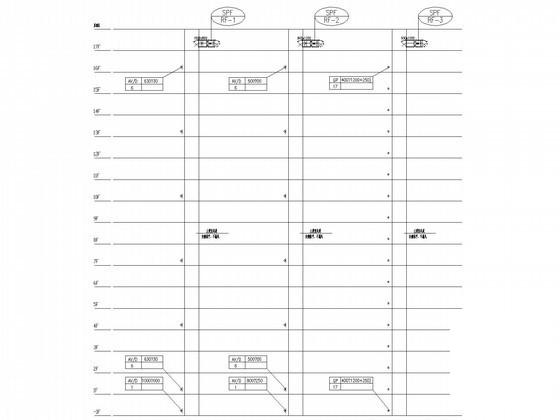

加压送风系统图

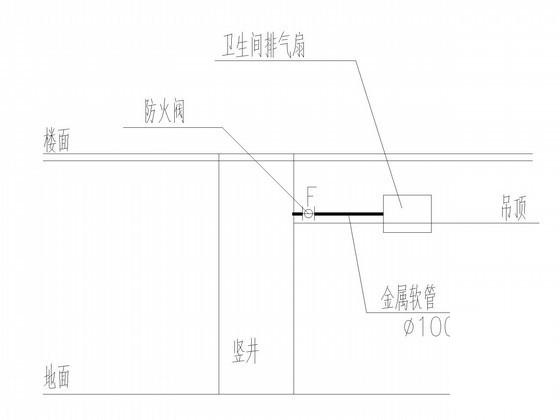

公寓卫生间排气扇安装大样图

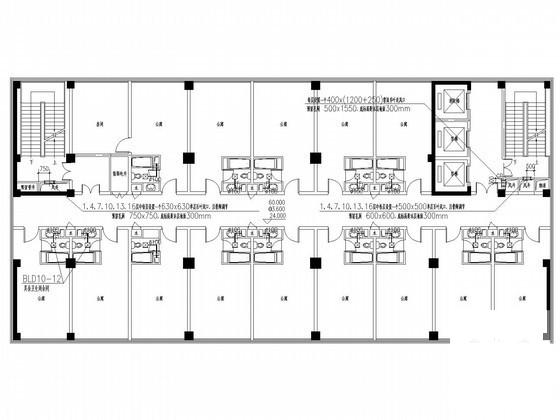

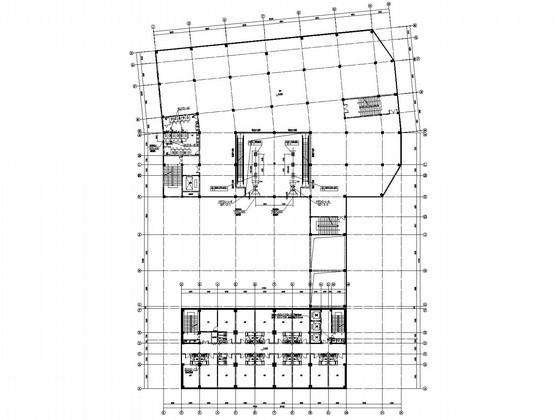

平面图
