高层商业写字楼空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

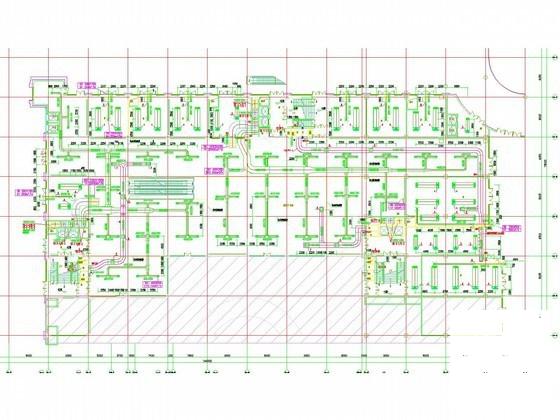

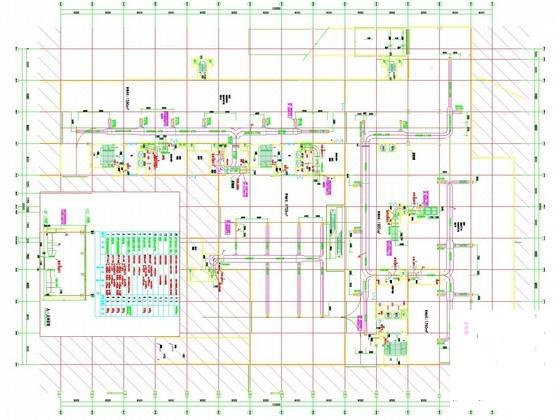

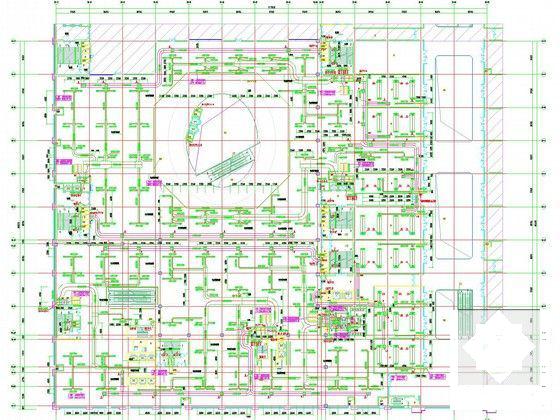

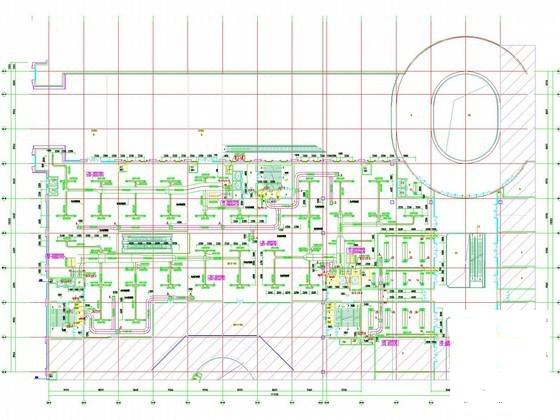

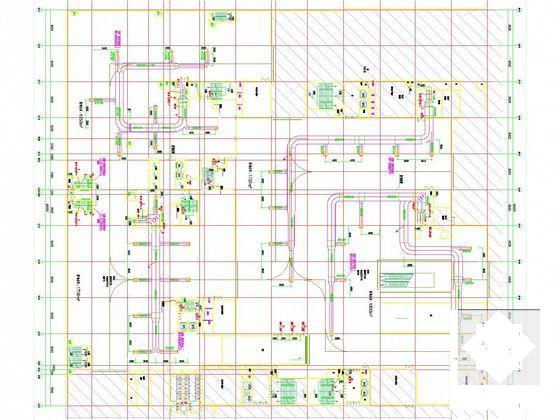

该项目是一个高层商业写字楼建筑，地上29层，地下3层，建筑空调面积148251.32。图纸内容包含设计施工说明，主要设备材料表及图例，商业人防设计与施工说明，平时通风平面图，战时通风平面图，空调机房平面图，供暖、空调水管平面图平面图，空调风管平面图，空调水管平面图，空调机房平面图，通风及空调水管平面图，通风及供暖干管平面图，供暖平面图，商业

裙楼空调水系统原理图，供暖立管原理图，防、排烟系统原理图，热力站工艺流程图，热力站设备布置平面图，热力站设备基础平面图，热力站设备配管平面图等...

二、空调系统：

1.冷热源：采用水源热泵...

2.风系统：采用风机盘管加新风系统，低速送风全空气系统，分体空调...

3.水系统：采用双管同程式...

三、供暖设计:

该项目主楼（1B2#写字楼、1B3#写字楼）部分夏季采用分体空调制冷，冬季采用低温热水地面辐射供热。本系统为共用立管分户独立供暖系统，实行集中计量，分室温控。户内系统采用低温地板辐射采暖系统...

四、 通风防排烟 系统：

通风系统：
1.地下动力站设机械通风, 排风换气次数为6次/时,送风为排风量80%。
2.地下变配电室设机械通风兼事故通风, 排风换气次数为12次/时，送风换气次数为9次/时。
3.卫生间均设机械排风系统, 排风次数为10次/时
4. 地下车库设机械通风，排风量为6次/h，送风量为5次/h。地下一层有汽车进出坡道的防火分区，机械排风，坡道自然送风。
5. 电梯机房设机械排风系统, 换气次数为15次/时
6. 中庭设机械排风系统, 换气次数为2次/时
7. 1~5层内街设机械排风系统, 换气次数为2次/时...

防排烟系统：
1. 车库设机械排烟系统,排烟量为6次/时,补风量不小于为排烟量50%,地下一层有汽车进出坡道的防火分区，坡道处防火风口自然补风。
2. 1~5层商场设机械排烟系统，排烟量为60m/m,排烟风机风量为最大防火（防烟）分区120m3/m2，中庭设机械排烟系统，中庭体积小于等于17000m 时，排烟量为6次/时，体积大于17000m 时，排烟量为4次/时，防烟楼梯间设加压送风系统...
