一份25层商业写字楼通风空调及防排烟系统设计CAD施工图纸（节能计算书）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：11207平方米
• 建筑地上层数：25层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：江西

附件详情

• 暖通设计施工说明
• 暖通空调系统图
• 主要设备材料表及图例
• 分段暖通空调平面图
• 暖通空调平面图
• 地下车库机房详图
• ......

附件详情

一、项目概要：
商业写字楼位于江西省赣州市,用地呈长方形，规划占地面积11207平方米。 本项目为地下室3层、地上办公25层，商业3层；该项目地上由四栋单体建筑组成，B座为一栋25层高的写字楼，高99.3米，地下一~三层均为车库。人防设计位置为地下三层......
二、空调系统：
1.各户房间设多联机空调：各户房间设多联机空调，预留安装位置见建筑平面图。
2.办公楼首层大堂增设VRV多联机空调系统，室外机放在三层局部平台，冷凝水由立管在首层排至散水......
三、通风排烟系统：
1.地下停车库按照建筑防火分区设置通风和消防排烟合用系统，并按照每小时6次的换气次数确定最大排风量和火灾时的排烟量。
2.清洁式通风从室外经扩散室由风机送入室内，排风由风机经扩散室排至室外，换气次数按≥1次/h计算；隔绝式防护通风时，隔绝防护时间≥2h，CO2容许浓度≤3.0%......

图纸共42张

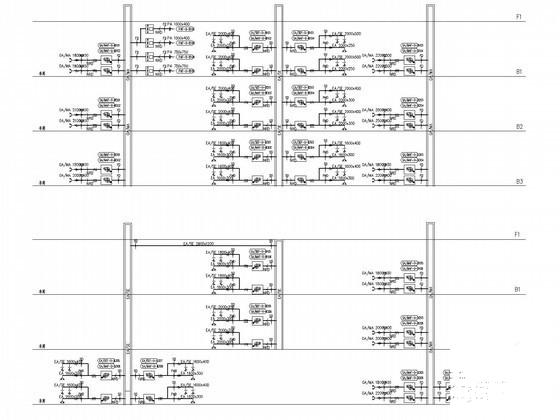

暖通空调系统图

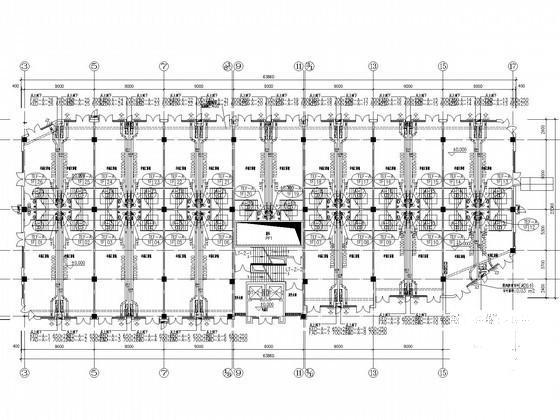

通风平面图

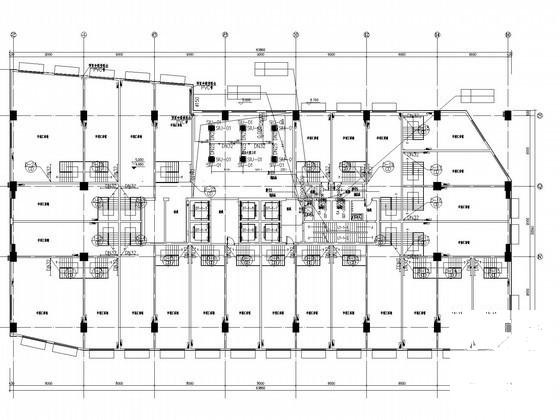

分段暖通空调平面图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 08:59:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
