一份5层商业广场及活动中心空调通风防排烟系统设计CAD施工图纸（地源热泵系统）

fengzhong · 发表于 2020-2-26 09:48:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑设计面积：54183.21平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：37张
设计内容：空调,通风,防排烟,冷热源
冷热源：水地源热泵
空调系统：全空气系统
水系统：单式泵,定流量,双管制,异程式
送风方式：散流器送风
建筑高度类型：多层建筑

附件详情

一、项目概要：
该项目总建筑面积54183.21m2，本建筑地上五层，地下一层，建筑高度为22.95m...

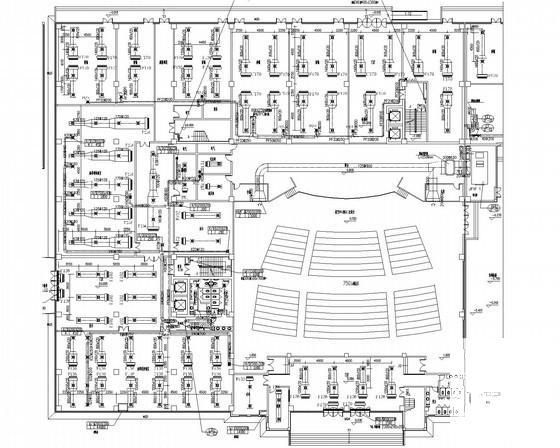

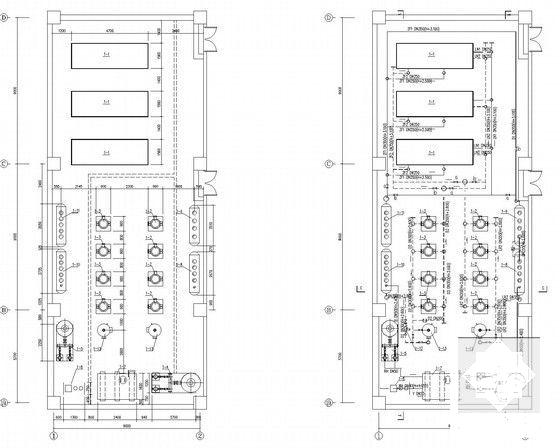

二、冷热源：
该项目冷热源采用地源热泵提供...
三、空调系统：

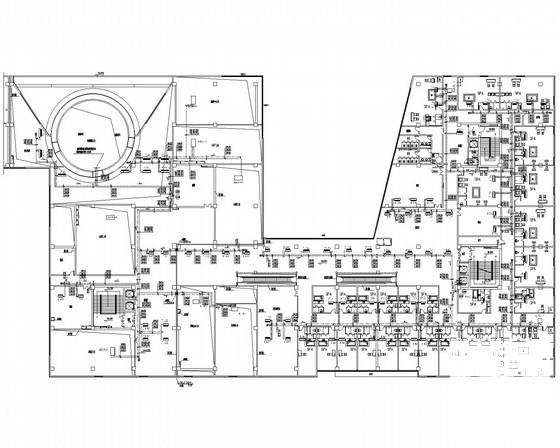

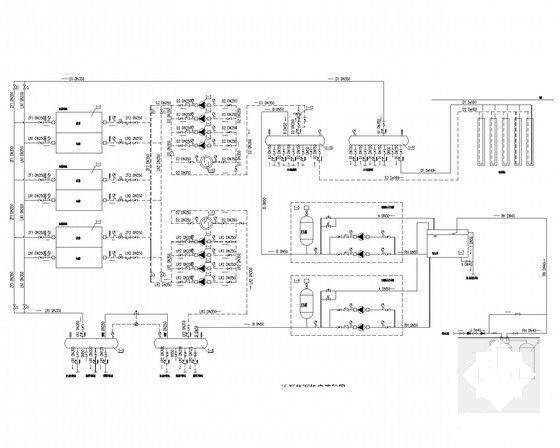

1.空调水系统采用一次泵，两管制定流量异程系统。
2.大厅空调系统采用对排风全热回收的一次回风全空气系统。

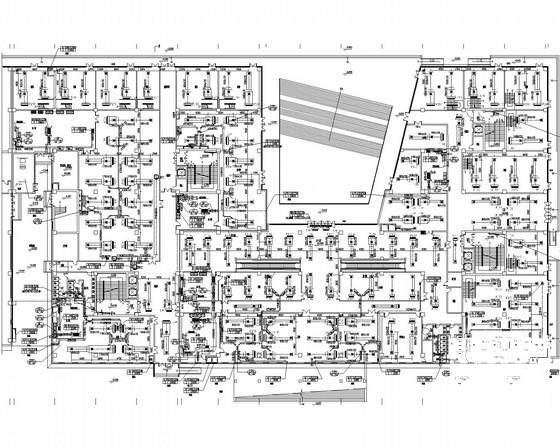

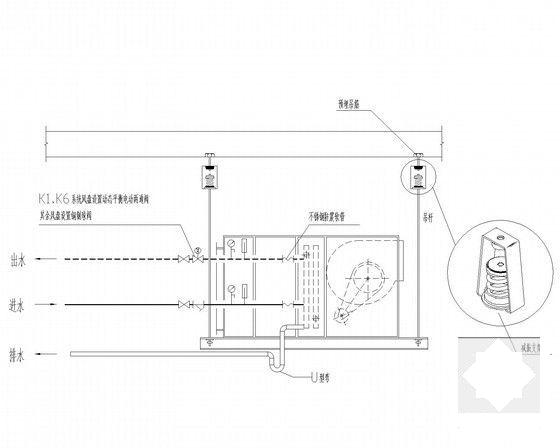

3.商业等采用吊顶式空调机组或风机盘管加新风系统...
四、通风排烟系统：
1.该项目空调空间除SPA、部分卫生间等不进行热回收外，其余均由新风机组进行送、排风并进行热回收。
2.变配电室等设备用房，设置机械送排风系统。
3.公共卫生间设置带有止回装置的通风器排风，换气量按10次/h计算...
五、防排烟系统：
1.防烟楼梯间设置正压送风机械防烟系统。
2.地下车库设置机械排烟系统，无车道入口分区设置机械补风。
3.地下商业按每防火分区分别设置机械排烟及机械补风系统...

图纸共37张。
