一份多层医药车间空调通风及防排烟系统设计CAD施工方案图纸

rruuikkjj · 发表于 2020-3-31 08:52:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：医疗,工业建筑
建筑高度：多层建筑
地上层数：3层
图纸设计深度：施工图
参考图纸：30张
图纸年代：近代
设计内容：空调,通风,洁净,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统
洁净等级：十万级
送风方式：散流器送风,其他
项目地址：上海

一、附件详情：

本项目位于上海市，是一个多层医药车间建筑，地上3层。图纸内容主要包含设计施工说明，主要设备材料表及图例，供热通风与空调工程图例，风口及设备平面图，送风管平面图，回风管，排风及排烟管平面图，空调配管平面图，空调凝结水管平面图，风管平面图，空调系统空气及配管流程图，空调系统风量平衡及风口型式一览表，空调系统分区平面图，净化房间压差及气流流向平面图，消防排烟系统控制流程图

等...

二、净化空调系统：

无菌一万级净化空调系统送风必须经过初、中、高效三级过滤 ,高效过滤器装在系统末端 .换气次数>40次/小时 ,送风采用顶送方式 ,回排风采用下侧回方式.系统送排风机设置变频器。一万级净化空调系统送风必须经过初、中、高效三级过滤 ,高效过滤器装在系统末端 .换气次数>25次/小时 ,送风采用顶送方式 ,回排风采用下侧回方式.系统送排风机设置变频器 .十万级净化空调系统送风必须经过初、中、高效三级过滤 ,高效过滤

器装在系统末端 .换气次数>15次/小时 ,送风采用顶送方式 ,回排风主要房间采用下侧回方式, .系统送排风机设置变频器 .通过在人物流进出通道缓冲间的压差控制,使生产区外空气不会逸至生产区域内.* 经计算，空调系统的夏季逐时冷负荷的综合最大值出现在15点。空调系统房间回风和排风量在调试过程中仅作参考，房间调试以压差为准...

三、通风系统：

男女厕所设置排风系统 .换气次数>10次/小时 ,其他排风系统 .换气次数>8次/小时；
冷热源：冷水机组...

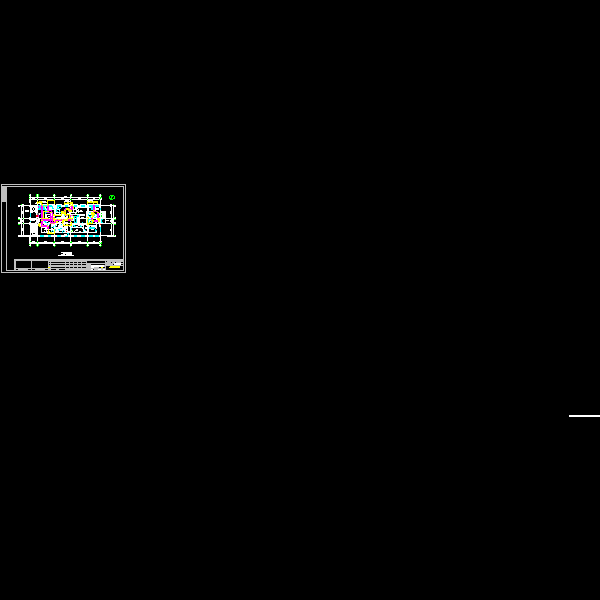

净化房间压差及气流流向平面图

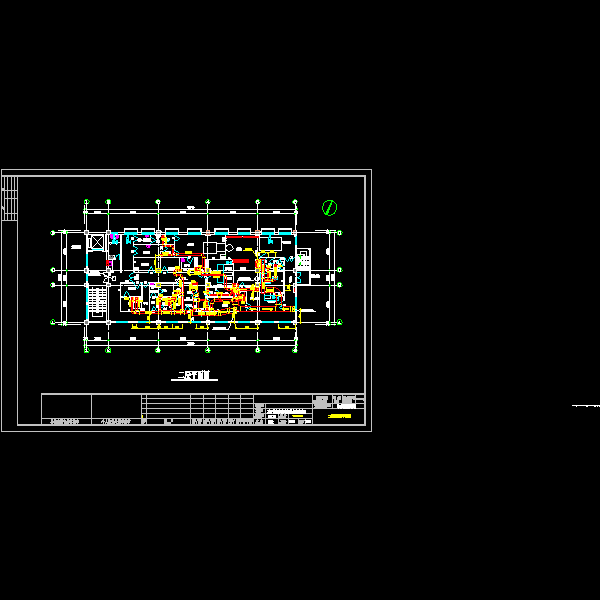

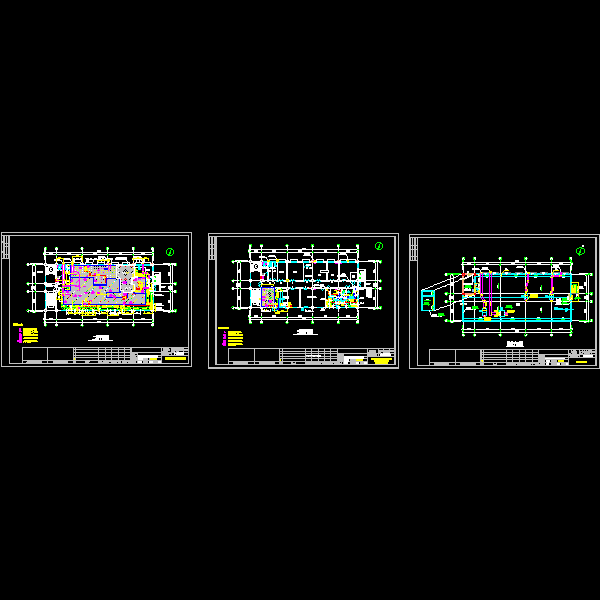

二层风口及设备平面图

二层回风管平面图

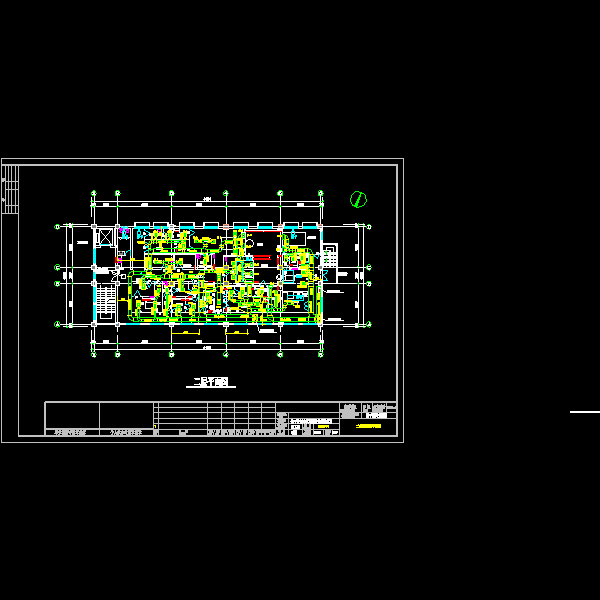

二层送风管平面图

空调系统分区平面图

空调系统分区平面图二

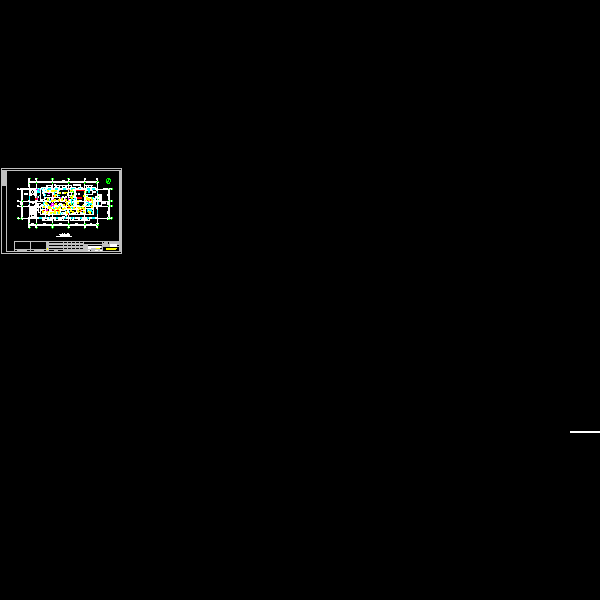

三层回风管平面图
