多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸

bb5566 · 发表于 2020-2-28 22:12:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：18534.726平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
设计内容：空调,通风,采暖,冷热源
冷热源：市政热网
采暖系统：散热器供暖
送风方式：散流器送风
项目所在地：山东

附件详情

一、项目概要：

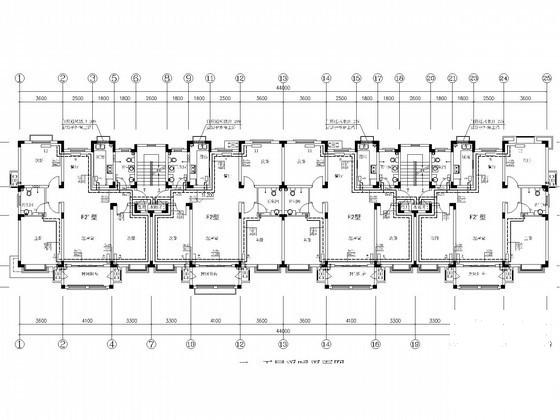

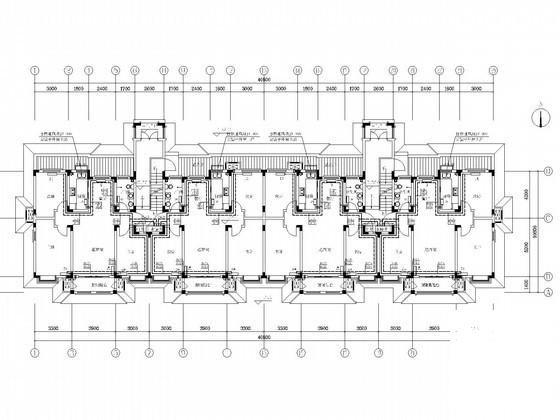

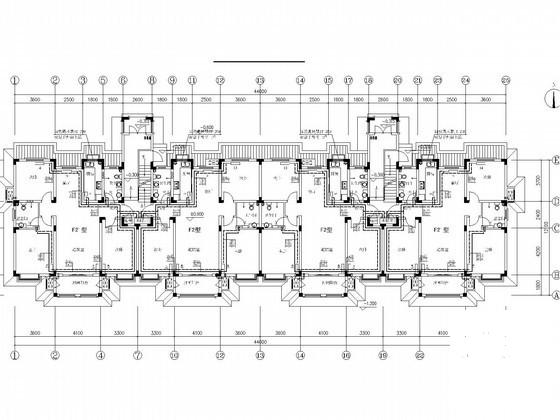

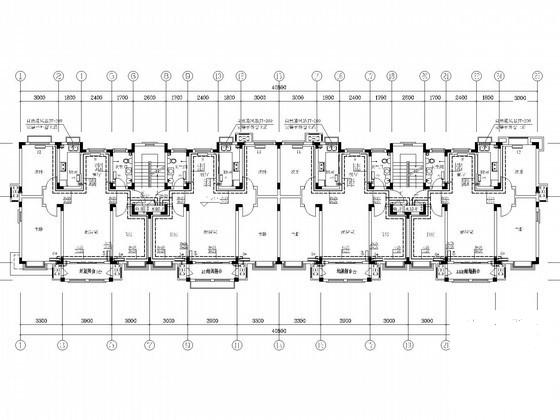

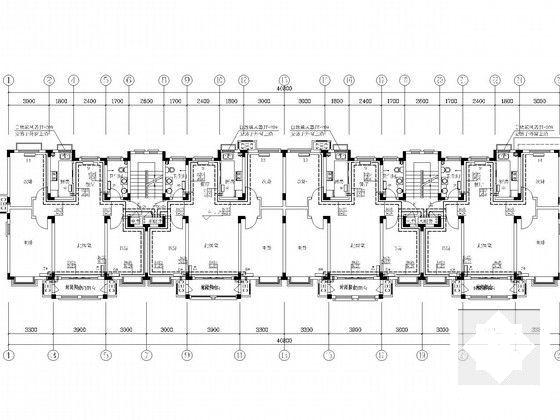

该项目位于山东省，是一个多层住宅小区建筑，地上6层，地下1层，建筑面积18534.726平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖平面图，采暖系统图、大样图等...

二、采暖系统：

1、该项目项目设计为80℃/55℃热水采暖系统，R1、R2采暖热负荷均为36.53kW，阻力损失为31.5kPa。采暖热指标为24.7W/m 。
2、采暖系统工作压力为0.6MPa。
3、该项目采暖系统热源由小区换热站提供，热力入口装置安装在地下室热计量室内。
4、该项目采暖系统形式采用公共立管的分户独立式系统。供、回水立管设于户外公共空间的采暖管井内，并在管井内的进出每户的供回水支管上安装热计量装置。

三、通风及防排烟系统：

1、各卫生间均采用自带止回阀的天花板型换气扇进行排风，排风接入排风竖井，天花板型换气扇采用金属软管与排风竖井连接。
2、住宅内厨房设防火型垂直排烟排风道，户内自设成品排油烟机组通过软管接入排风竖井。
3、住宅夏季采用一拖一式分体式空调，采用壁挂式室内机，空调容量为2HP。空调的选用由用户自理，该资料只预留空调板及电量...
