酒店会所采暖通风及防排烟CAD施工图纸设计

rtjhjknn · 发表于 2020-2-29 09:40:20

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑设计面积：19668.44平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
设计内容：空调,通风,采暖,防排烟
冷热源：电动压缩式冷水机组,锅炉
空调系统：全空气系统
采暖系统：散热器供暖,热水辐射,热空气幕
水系统：单式泵,变流量,双管制,同程式,异程式
节点大样：风机盘管,空气处理机组
项目所在地：新疆

附件详情

设计施工说明
主要设备表
防排烟系统图

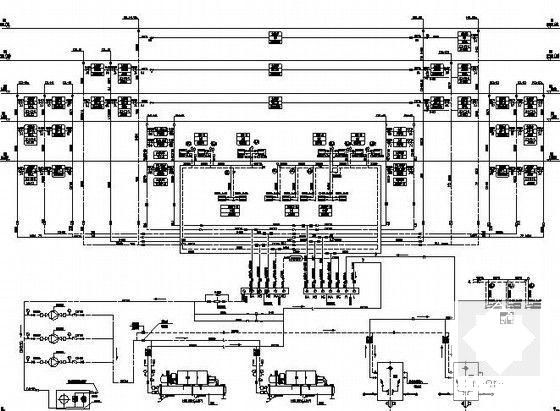

空调采暖水系统图
车库采暖系统图
空调机房、风机房大样图
制冷机房锅炉房布置平面图

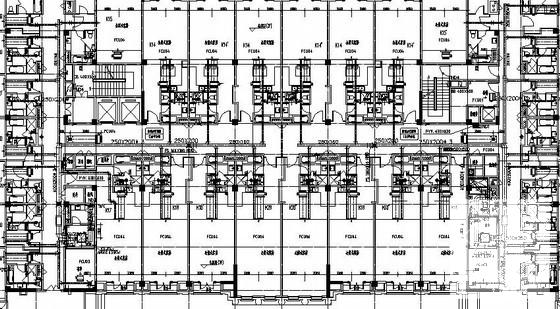

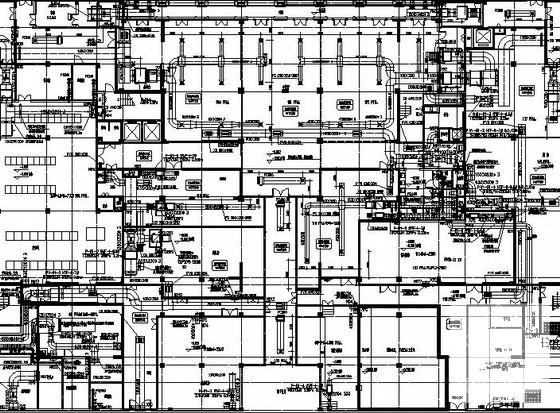

空调风管平面图

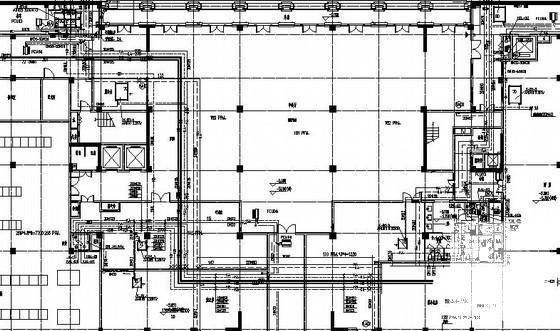

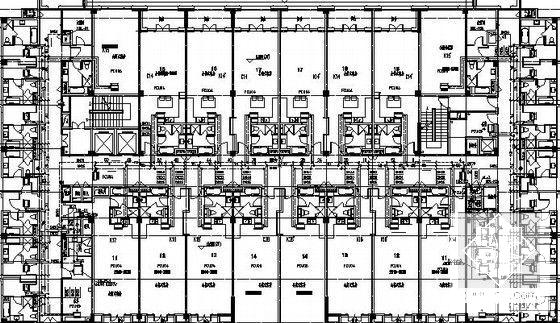

空调水管平面图

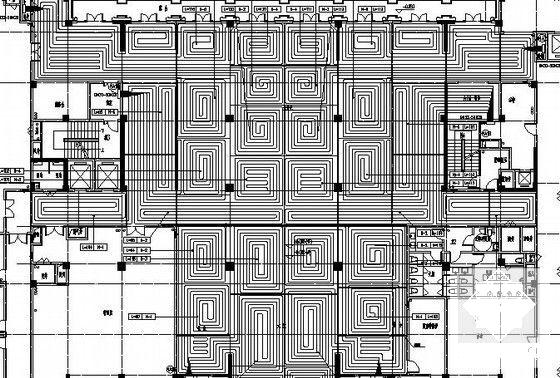

采暖平面图
.....

附件详情

一、项目概要
项目位于新疆乌鲁木齐市，总建筑面积为19668.44平方米，其中地下建筑面积为2643.30平方米，地上建筑面积为17025.14平方米。建筑层数与高度：地下1层，地上3层，建筑标高为12.900米（建筑高度以室外地坪标高为起算点,到檐口高为计算终点高度）。

设计内容：空调、通风、防排烟的施工图设计。

二、设计内容
1.冷源：
夏季计算空调冷负荷为1100KW，选用825KW满液螺杆冷水机组两台，制冷工质选用高效环保冷媒。循环水泵采用变频控制系统，空调夏季供回水温度为7/12 ℃。
2.热源：
冬季计算空调和采暖热负荷为1250KW。采用燃气真空热水锅炉两台作为空调采暖和生活热水热源，冬季冬季计算空调和采暖热负荷为1250K供回水温度50／40 °Ｃ。
3.空调水系统：
空调水系统采用变流量一次泵形式，水泵与冷水机组对应设置。空调水管采用两管制，空调水系统水平式实现同程化为主，竖向异程。空调循环水泵设于地下冷冻机房内。循环水泵采用变频控制系统，冬夏合用，二用一备......
4.空调风系统：
客房、包厢、办公等房间均分别设置风机盘管加新风空调系统，气流组织为上送上回，侧送上回等气流组织。大堂、中庭、大餐厅等大空间设置全空气低速空调系统，气流组织以上送上回形式为主其中空调送风口选用四面吹型带调节阀的散流器。
5.采暖系统：
大堂、中庭、大餐厅等大空间设置低温热水辐射采暖系统，车库设散热器采暖系统，车库入口设置热风采暖。采暖和空调系统共用一个水系统，并且管路系统中设置了可靠的调配措施.....

，图纸共24张。
