9层消防中心办公楼采暖通风及防排烟系统设计CAD施工图纸（散热器采暖）(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,冷热源,其它
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 送风方式：散流器送风

一、项目概要：

该项目是一个高层消防中心办公楼、训练馆、大门等建筑，地上9层。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖平面图，通风平面图，采暖系统图等...

二、采暖设计：

采暖热媒为95C-70C低温水,按连续采暖设计。热源由集中供热管网提供。采暖系统分高、低区。一~五层为低区，由集中供热管网直供；六~九层为高区，由集中供热管网经二次加压后供给。采暖管道布置形式:一层车库为下供下回双管系统；二层以上为上分式全带跨越管的垂直单管形式。二次加压水泵机组设在训练馆的地下室...

一层通风平面图

一层采暖平面图

二层采暖平面图

低区采暖系统图（二）

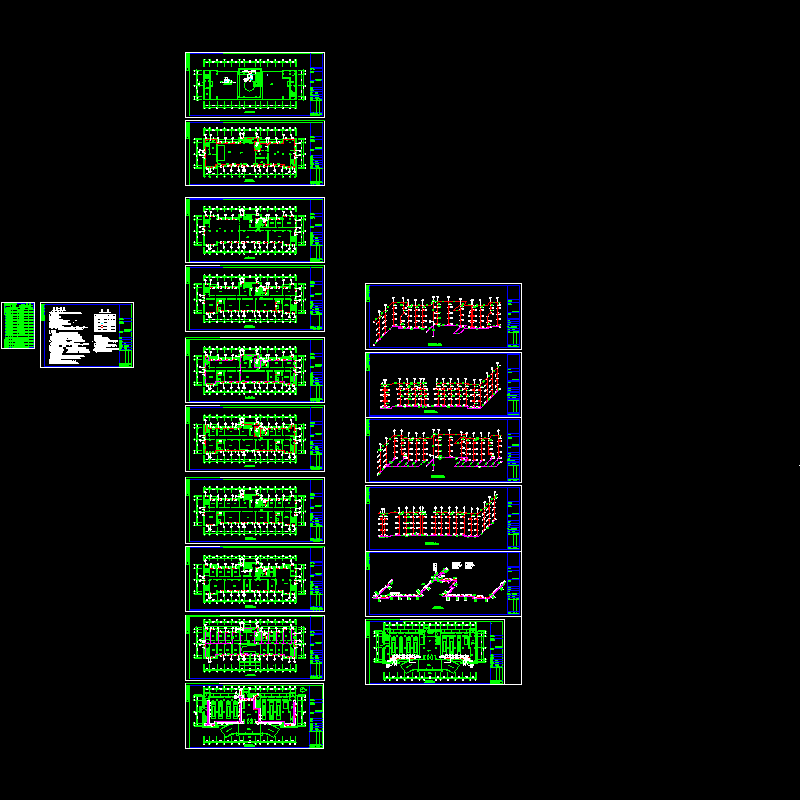

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
