一份5层体育场空调通风及防排烟系统设计CAD施工图纸（采暖设计）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：52559平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,其它
• 冷热源：市政热网,空气调节器
• 空调系统：空气-水系统,制冷剂系统
• 采暖系统：散热器供暖
• 项目所在地：内蒙古

一、项目概要：

该项目位于内蒙古自治区，是一个多层体育场建筑，地上5层，总建筑面积约52559平方米，总高度44.17米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖平面图，通风排烟平面图，空调风管平面图，空调水管平面图，换热站流程图，换热站大样图，换热站设备基础定位图，新风机房大样图，采暖系统图等...

二、空调系统：

1.冷热源：采用VRV多联机空调系统，分体空调，市政管网...

2.风系统：采用风机盘管加新风换气机...

3.水系统：采用...

三、 通风防排烟 系统：

通风系统：

客房卫生间设排气扇，经竖向排风管道向屋顶集中排放；公共卫生间设机械排风系统，换气次数按10次/h计算；高低压变配电室设机械送、排风系统，换气次数按6次/h计算...

防排烟系统：

长度超过20m的内走道满足自然排烟条件的自然排烟，不满足自然排烟条件的设置机械排烟系统；面积唱过50m2切经常有人停留或可燃物较多的地上无窗房间或设固定窗的房间设置机械排烟系统...

四、采暖设计：

采暖热源由体育场换热站提供，采暖工会水温低为70~50℃，采暖系统补水由换热站解决，膨胀水箱定压；该项目主要采用换热器采暖系统...

内蒙古多层体育场空调通风及防排烟系统设计施工

图纸展示：

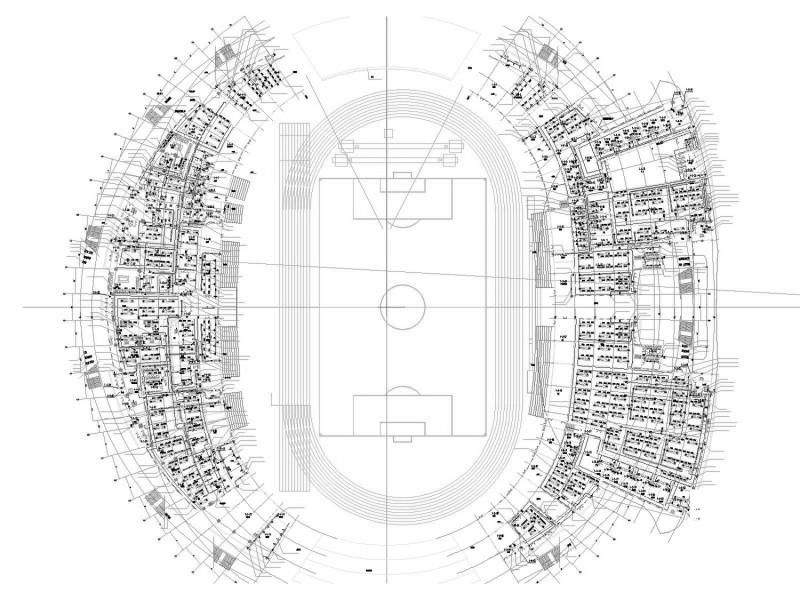

首层空调风管平面图

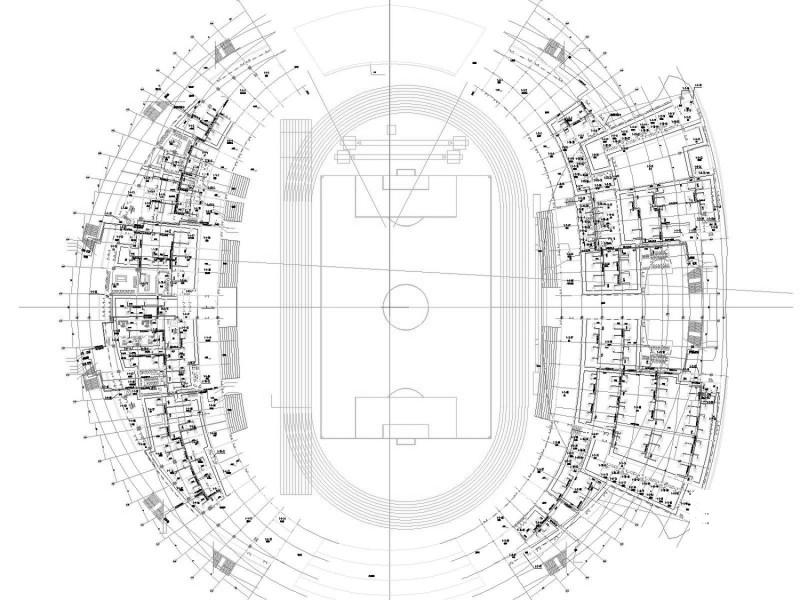

首层空调水平面图

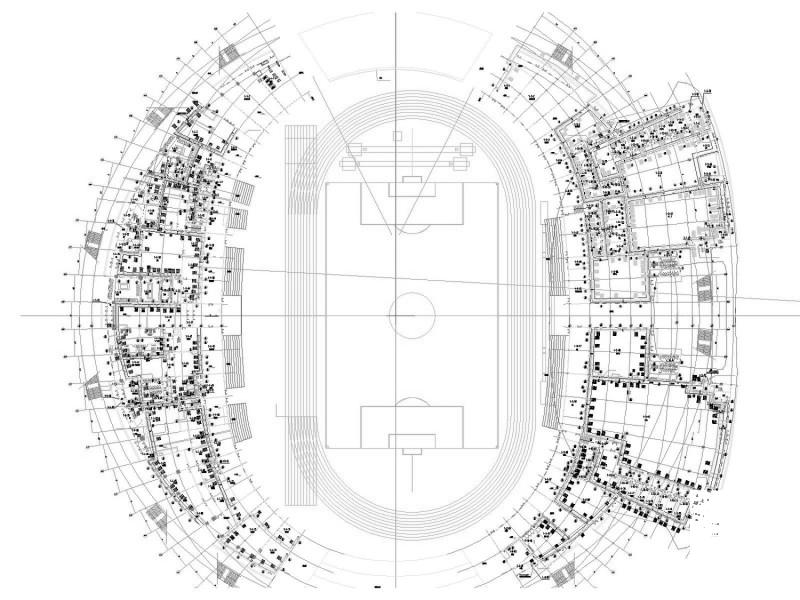

首层采暖平面图

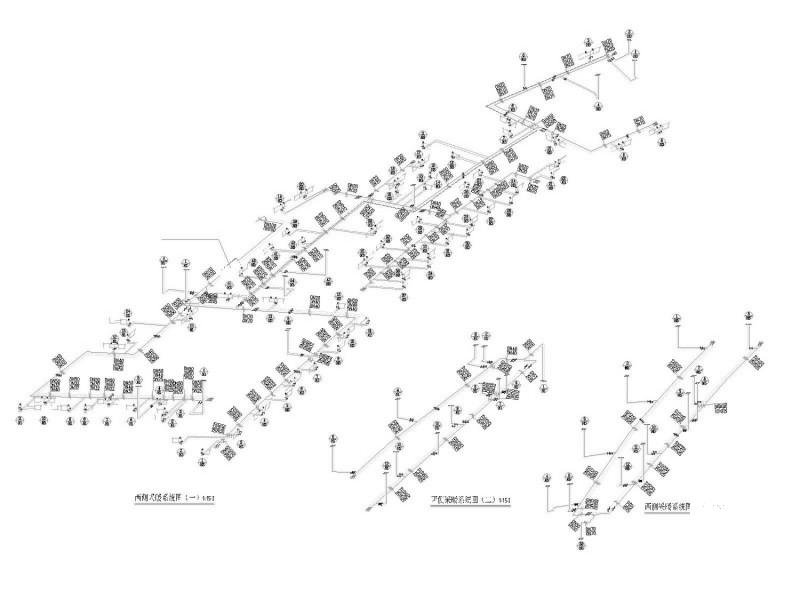

西侧采暖系统图

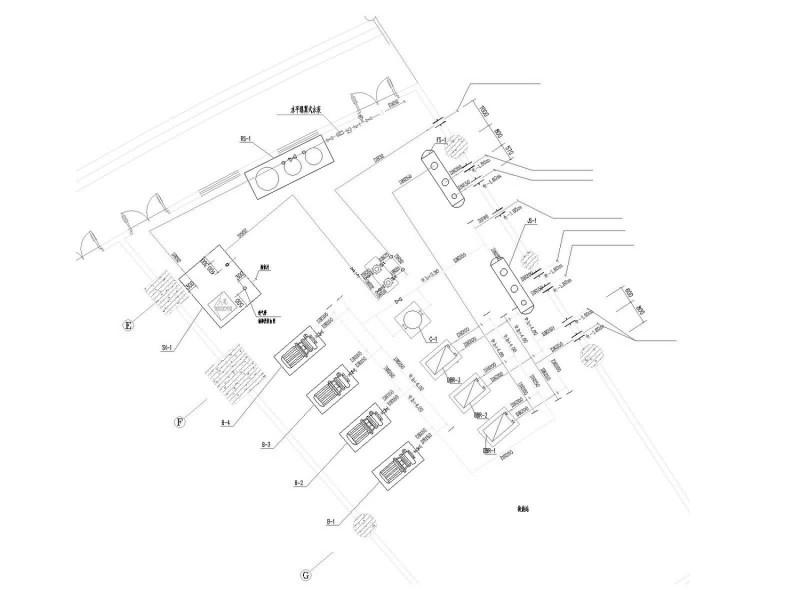

换热站大样图

换热站流程图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
