附件设计说明:有
-
建筑类别:住宅
-
建筑高度类型:高层建筑
-
建筑设计面积:68877.13平方米
-
建筑地上层数:33层
-
图纸设计深度:施工图
-
参考图纸:18张
-
设计年代:近代
-
设计内容:通风,采暖,防排烟,冷热源
-
冷热源:市政热网
-
采暖系统:热水辐射
-
送风方式:散流器送风
-
项目所在地:天津
附件详情
一、项目概要:
该项目位于天津市,是一个高层住宅小区建筑,地上33层,建筑面积68877.13平米。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖、防排烟平面图,通风、防排烟平面图,采暖系统图,防排烟系统图,防排烟平面图,通风采暖平面图等...
二、采暖系统:
热负荷按稳定传热连续供暖计算,采暖热媒为50-40°C的热水,由小区换热站 供给,计算总热负331.6kW。采暖面积8315.8m^2,采暖热指标为q=40W/m^2(不含户间),系统阻力损失55kPa。
该项目采暖系统为共用立管的分户独立系统,共33层,分为高中低三个区.,高中低区的设计工作压力分别为:106.4m,85.1m和46.4m;每户于管井内设一热量表。
住宅内客厅、卧室、餐厅、卫生间、厨房均采用地面辐射供暖方式,每个供暖回路均在分水器处设置电动式恒温控制阀,在各供暖房间设置温度控制器(距地1.4m安装),分集水器处设置插座或电源接头...
三、通风排烟系统:
1.地上前室设置机械加压送风系统,每层的前室设置电动常闭加压送风口,火灾时由控制中心启动加压风机并开启着火层及其上、下层的加压送风口进行加压送风,保持前室正压25~30Pa。
2.防烟楼梯间设置加压送风系统,火灾时由控制中心启动加压风机进行加压送风,保持楼梯间正压40~50Pa。
3.为防止防烟楼梯间及合用前室正压过大,在防烟楼梯间及合用前室设置余压阀。
4.本建筑防烟楼梯间及合用前室加压送风分两段,地下室至十六层由设在地下室的加压风机送风;十七层至顶层由设在屋面上的加压风机送风...

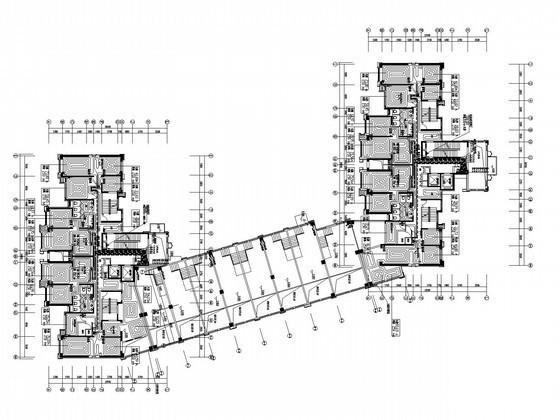

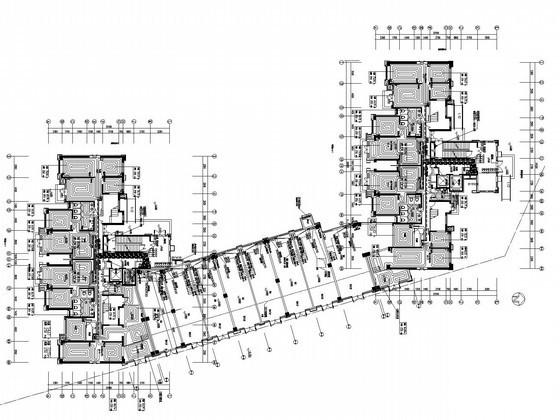

16#17#楼二层采暖、防排烟平面图

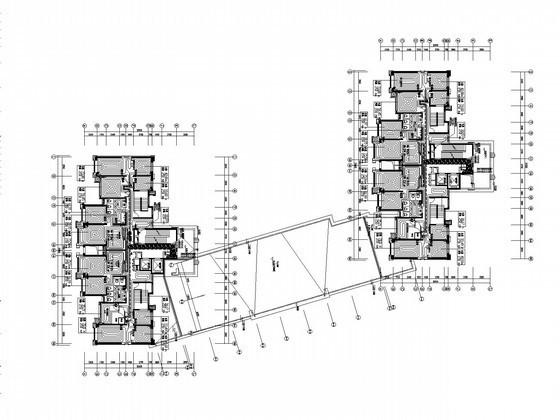

16#17#楼三层采暖、防排烟平面图

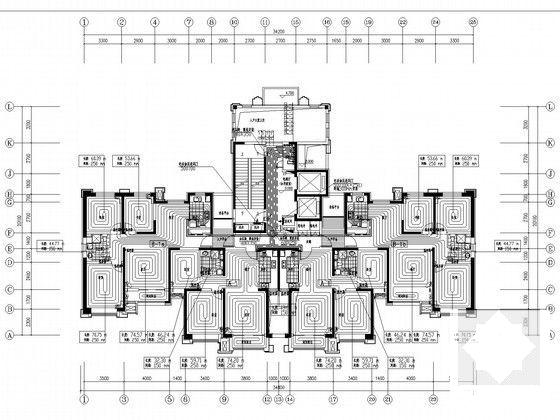

18#楼二层采暖、防排烟平面图

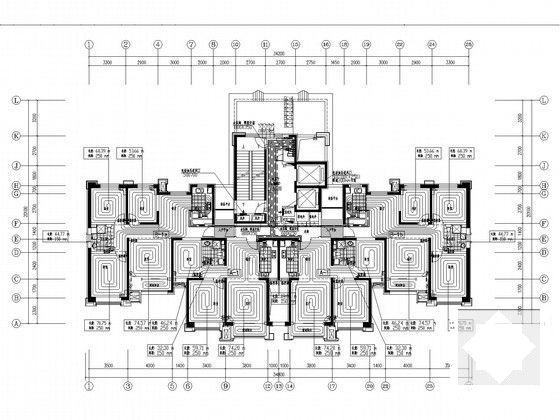

18#楼三层采暖、防排烟平面图

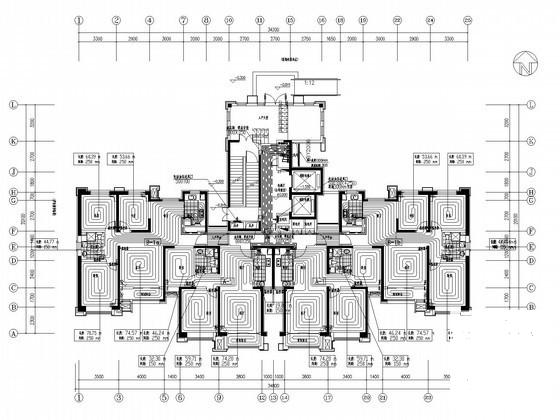

18#楼一层采暖、防排烟平面图
