高层酒店采暖及防排烟系统设计CAD施工大样图(大院作品)(dwg)

[复制链接]

0

主题

0

帖子

1298

积分

超级版主

Rank: 8Rank: 8

积分
1298
发表于 2020-8-26 20:38:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:高层建筑
  • 建筑面积:39000平方米
  • 地上层数:26层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 水系统:同程式
  • 项目地址:北京

附件详情

  • 设计施工说明
  • 图例及设备表
  • 采暖系统立管图
  • 户内采暖系统图

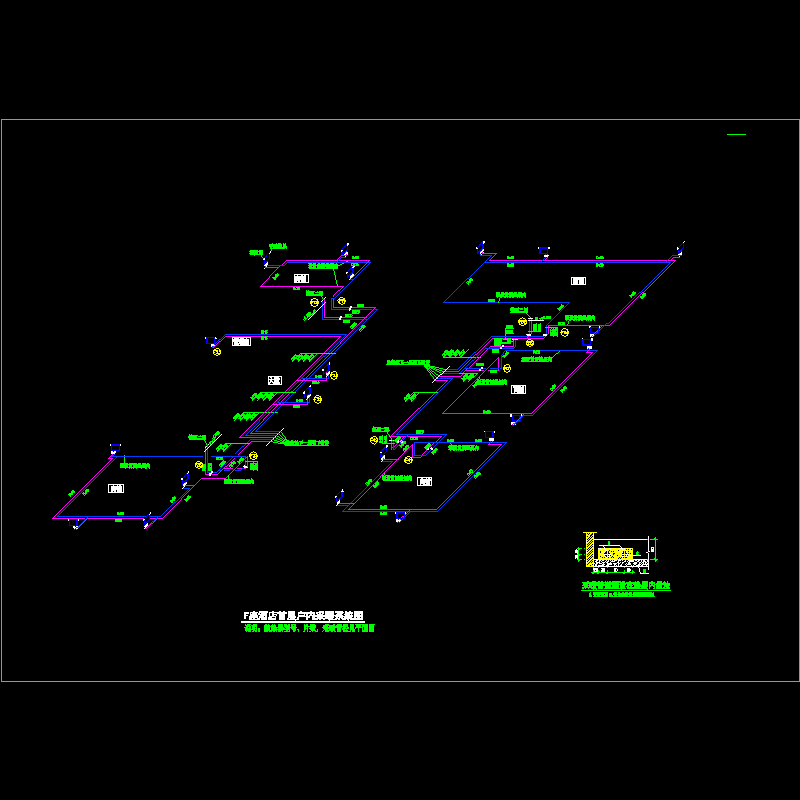

  • 采暖通风空调平面图
  • 屋顶风机布置平面图
  • 防排烟系统原理图
  • 采暖管井大样图
  • ...

附件详情

一、项目概要:
该项目是北京两栋酒店。一类高层建筑,建筑面积约为3.9万平方米,两栋酒店均为地上26层地下2层...
二、热源:
该项目冬季采暖采用集中供热,由位于地下二层的热交换站提供80°C/60°C热水供采暖系统使用。采暖系统采用隔膜式气压罐定压...
三、采暖系统:
1.采暖系统分高区,低区;低区为一~十三层,系统工作压力0.60MPa;高区为十四~二十六层。
2.采暖系统采用下供下回双管系统,户内系统采用 双管同程系统...
四、防排烟系统:
1.合用前室设置机械加压送风系统。
2.地上剪刀楼梯间按合用风道设置正压送风系统。
3.地下剪刀楼梯间按两个系统分别设置正压送风系统...

编制于2008年 图纸共19张。
