设计说明:有
-
建筑类别:交通建筑
-
建筑高度:多层建筑
-
建筑面积:8308.49平方米
-
地下层数:2层
-
图纸设计深度:施工图
-
参考图纸:49张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,其它
-
空调系统:全空气系统,空气-水系统
-
送风方式:散流器送风,喷口送风,条缝送风,其他
-
项目地址:湖南
项目概要:
本项目位于湖南省,是一个现代大型地铁站建筑,地下2层,总建筑面积8308.49平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,车站总平面图,通风系统原理图,大系统原理图,小系统原理图,水系统原理图,空调系统原理图,通风系统原理图,水系统平面图,剖面图,排热风口预留预埋大样图,防火阀安装图等...
系统设计:
1、隧道通风系统:
根据隧道通风系统的要求,在车站两端及分管的区间布置相应的隧道通风设备。车站完成相关的平、剖面及系统图,工艺图由系统专业完成。
2、车站公共区通风空调和防排烟系统(简称为大系统):
根据地铁运营环境要求,在车站站厅、站台公共区设置通风空调和防排烟系统,正常运行时为乘客提供过渡性舒适环境,事故状态时迅速组织排除烟气。
3、车站管理及设备用房的通风空调和防排烟系统(简称为小系统):
根据地铁设备管理用房的工艺要求和运营管理要求设置通风空调和防排烟系统,正常运行时为运营管理人员提供舒适的工作环境和为设备正常工作提供必需的运行环境,事故状态时迅速组织排除烟气。
4、车站空调水系统(简称为水系统):
车站空调水系统在正常运营时间内为车站空调大、小系统提供冷源,事故状态时关闭车站空调水系统。
5、车站通风空调控制工艺:该资料图册共分两个部分,本册为第一部分,控制工艺内容详见设计图册第二部分《车站通风空调控制工艺》...
水系统原理图
隧道通风系统原理图
小系统平面图(一)
站厅层大系统及隧道通风系统平面图(一)
备用空调系统原理图
车站大系统原理图
水系统平面图(一)
梅溪湖东站空调总平面图20140714.dwg
梅溪湖东站通风空调平面图原理图20140714.dwg
梅溪湖东站通风空调施工图设计说明20140714.dwg

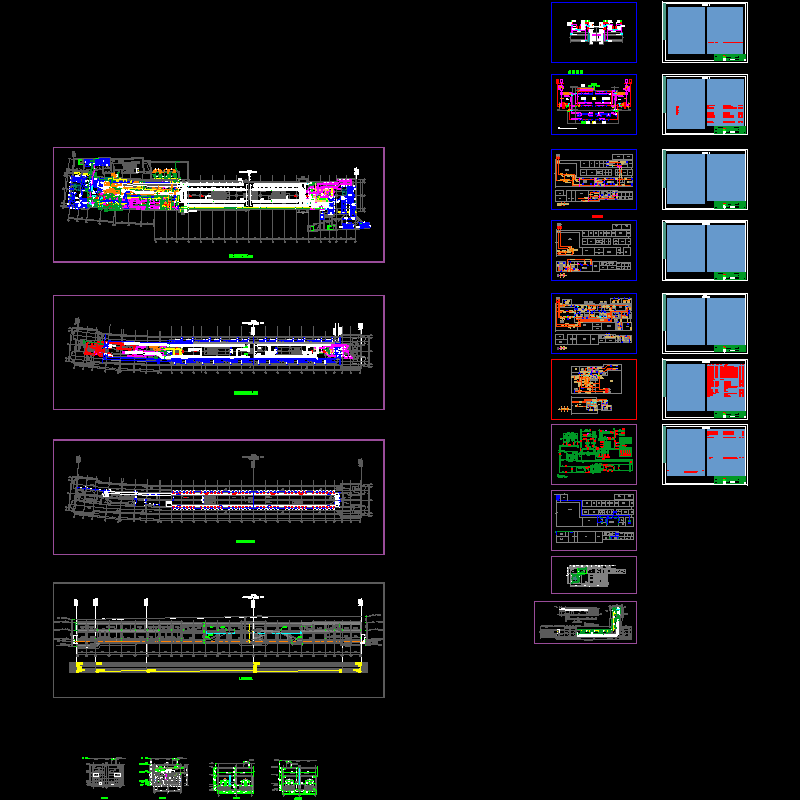

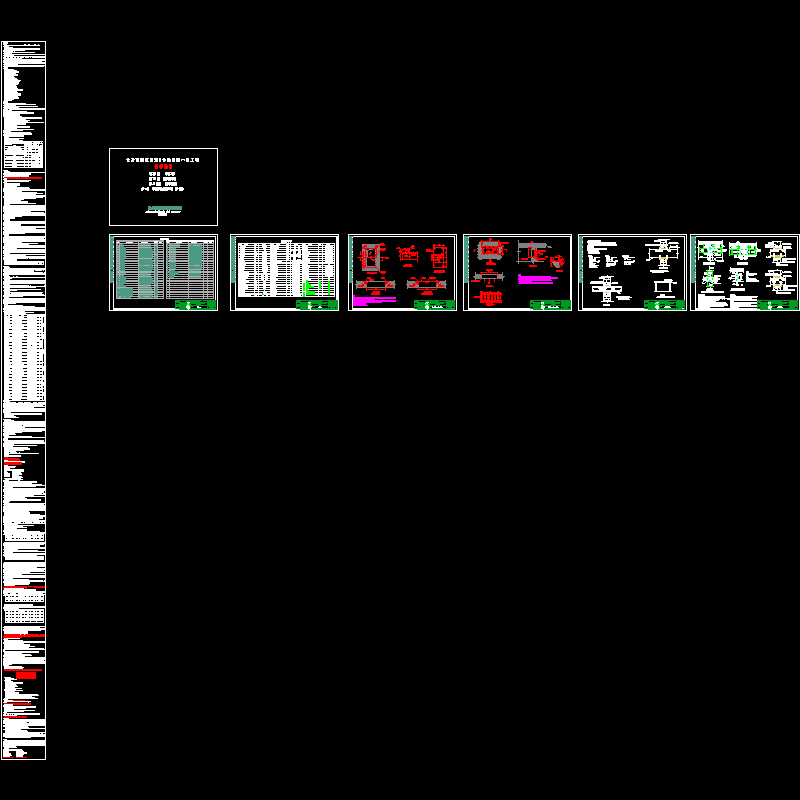

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
