一份2层商业建筑空调通风及防排烟系统设计CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：1970.6平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：浙江

附件详情

一、项目概要：

该项目位于浙江省，是一个多层商业建筑，总建筑面积1970.6平米，地上2层。图纸内容包含设计及施工说明，主要设备材料表及图例，防排烟、通风空调平面图，空调水管平面图，多联机系统图等...

二、空调系统：

1.冷热源：采用变制冷剂流量多联机系统...

2.风系统：空调室内机均采用四面出风嵌入式。该楼新风系统采用全热交换器...

三、 通风防排烟 系统：

1.通风系统：各卫生间均设置机械通风，换气次数按15次/小时计算，废气水平室外排放。电梯机房设置机械通风，通风换气次数按10次/h计算...

2.防排烟系统：采用自然排的防烟楼梯间每五层内可开启外窗面积大于2.00平米，商场的自然排烟窗下沿距室内地面的高度不低于储烟仓下沿高度H(H=1.6+0.1*净空高度)，且自然排烟窗可开启的面积大于房间面积的2%，满足自然排烟要求...

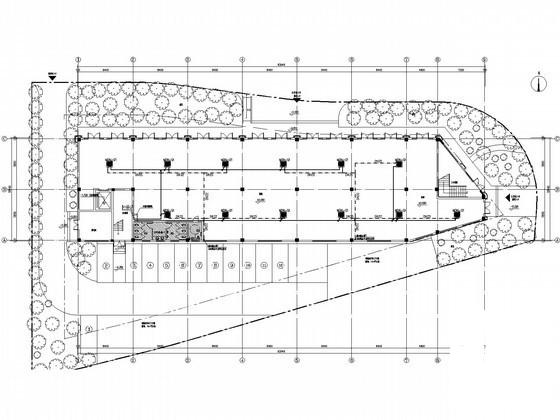

一层空调水管平面图

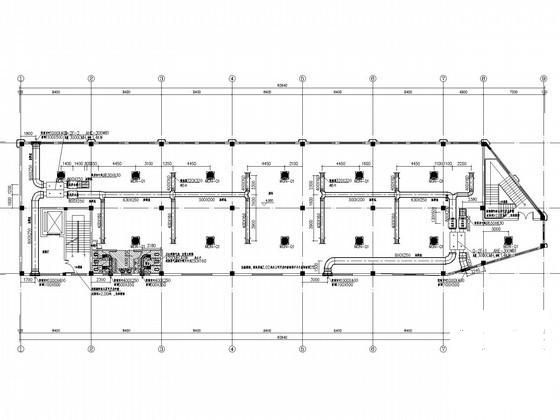

二层防排烟、通风空调平面图

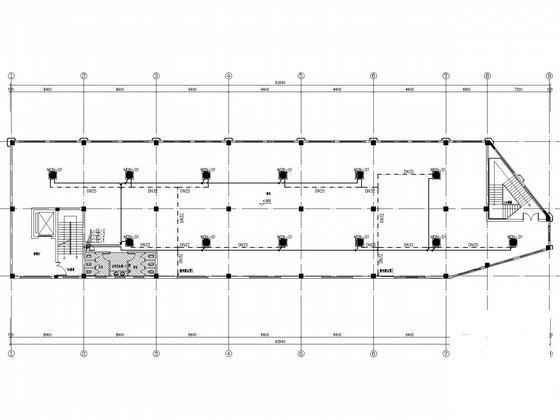

二层空调水管平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
