附件设计说明:有
-
建筑类别:办公
-
建筑高度类型:高层建筑
-
建筑设计面积:20416平方米
-
图纸设计深度:施工图
-
参考图纸:57张
-
设计年代:近代
-
设计内容:空调,通风,防排烟
-
冷热源:空气源热泵
-
空调系统:空气-水系统
-
水系统:单式泵,定流量,双管制
-
送风方式:散流器送风
-
项目所在地:上海
附件详情
-
设计施工说明
-
屋顶层空调通风平面图
-
一层空调通风平面图
-
二层空调通风平面图
-
三层空调通风平面图
-
四层空调通风平面图
-
...
-
空调通风平面图
-
剖面图及设备接管详图
-
通风排烟系统原理图
-
1~4#楼空调水系统流程图
附件详情
一、项目概要:
项目为一办公建筑群及地下建筑,其中:1#建筑总高度77.90m,地上19层,办公用,2、3、4#为丙类生产楼,总建筑20416平方米...
二、冷热源:
螺杆式风冷热泵机组,夏季供水温度为7/12°C,冬季供水温度为45/40°C...
三、空调系统:
1.空调水系统为一次泵定水量双管制系统。
2.空调房间采用风机盘管或薄型吊装空调器加新风的空调系统。
3.送风采用方形散流器下送风及旋流风口下送风,回风采用百叶顶部回风...
四、通风系统:
1.各层公共卫生间采用机械排风系统,排风换气次数>10次/h,设备机房均按要求设置机械通风,污水泵房换气次数>40次/h。
2.厨房热加工间的灶具排风量按房间换气次数40次/h考虑...
五、防排烟系统:
1.地下层南侧挑空餐厅设机械排烟系统。
2.办公及楼梯间设有可开启外窗且满足自然排烟要求,均采用自然排烟方式防排烟...
图纸共57张。
地下空调平面图

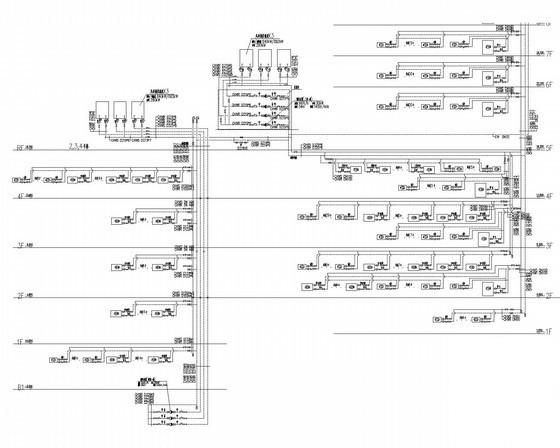

1~4#楼空调水系统流程图

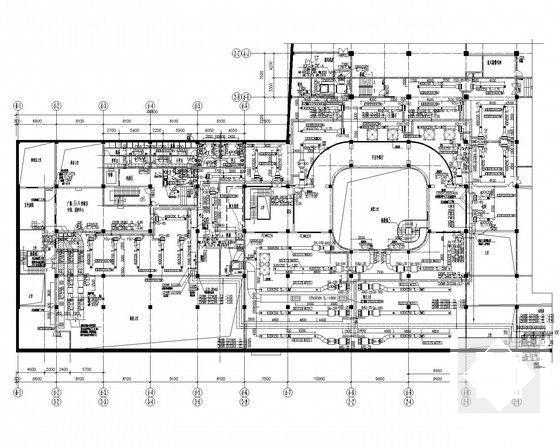

地下空调通风平面图

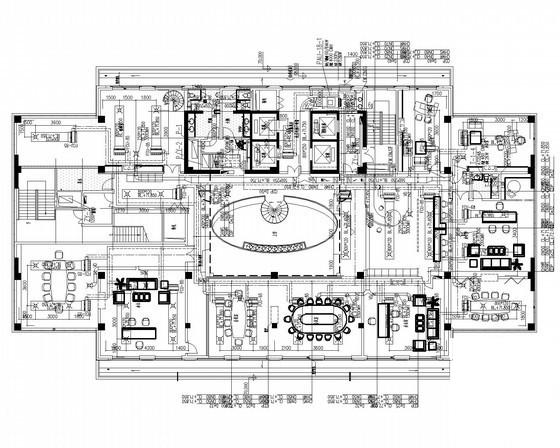

二层空调通风平面图

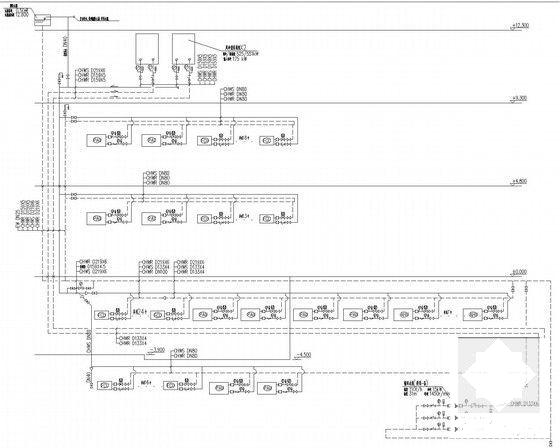

空调水系统流程图
空调通风平面拆分图

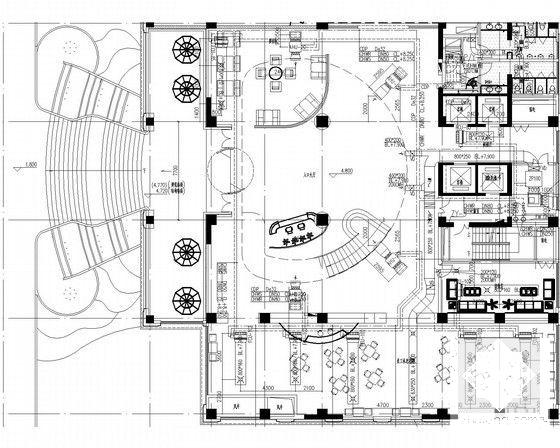

空调通风平面图
剖面图
卫生间通风平面图

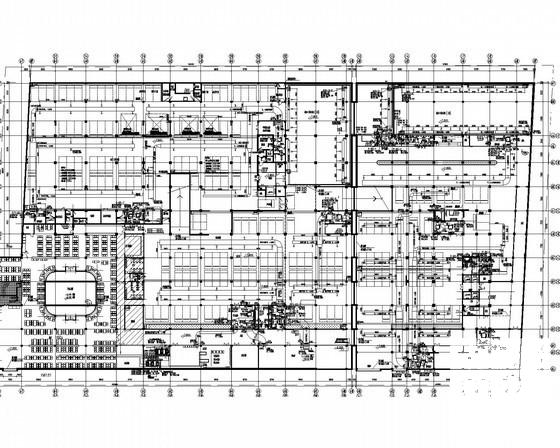

厂房空调通风平面图
