超高层办公楼暖通空调及通风排烟系统设计CAD施工图纸

uuyy88 · 发表于 2020-2-28 20:49:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑, 超高层建筑
建筑设计面积：186000平方米
建筑地下层数：5层
图纸设计深度：施工图
参考图纸：49张
设计年代：近代
设计内容：空调, 通风, 防排烟, 冷热源, 机房
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
水系统：单式泵, 变流量, 双管制, 同程式
送风方式：散流器送风
项目所在地：广东

附件详情

消防排烟设计说明

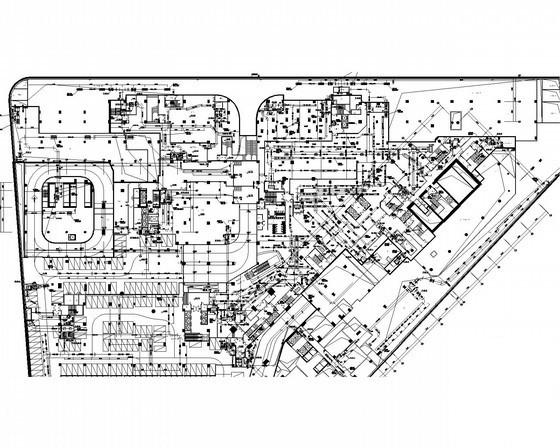

通风平面图

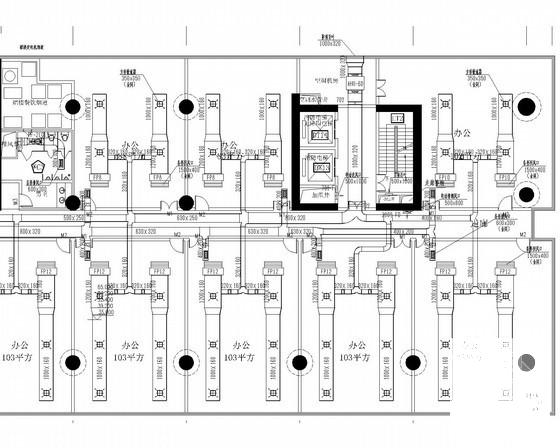

风管平面图

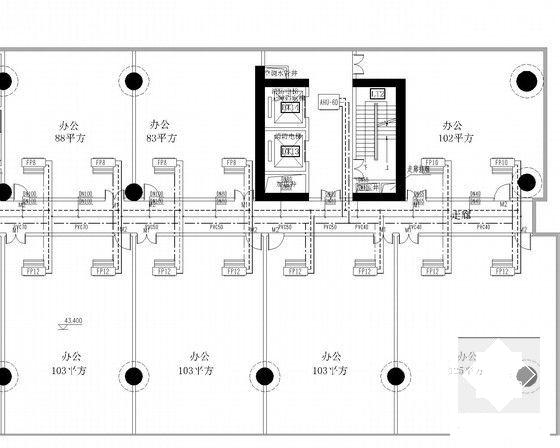

管路平面图
空调主机房大样图

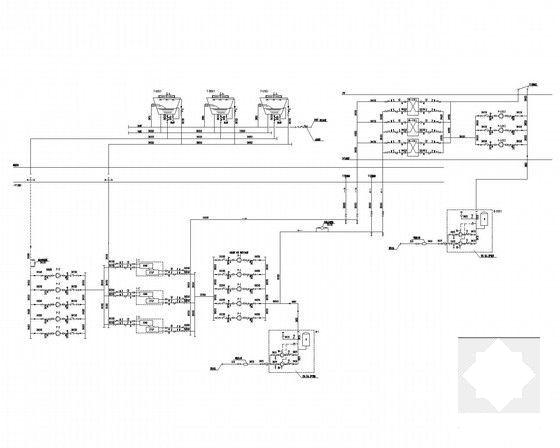

空调系统流程图

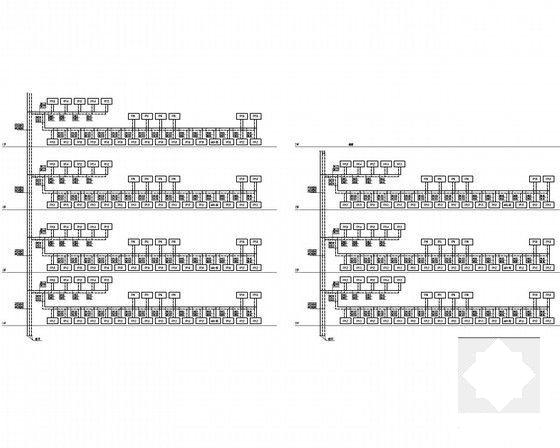

空调水系统图

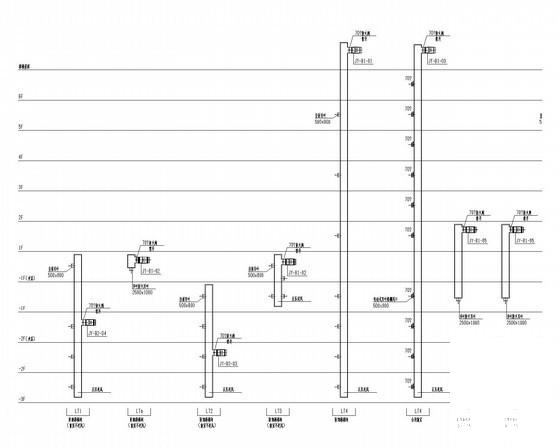

防排烟系统图
.....

附件详情

一、项目概要：
本项目位于广州市,C1塔楼总建筑面积约4.8万平方米,建筑类别为办公楼，建筑高度为175m，地下5层，面积13.8万平方米....
二、冷热源：
采用螺杆式冷水机组...
三、空调系统：
1.空调水系统：该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统。
2.低区采用一次泵系统，变流量运行，高区在避难层设板换间，设置二级水泵。
3.风系统：办公室、会议室等小空间采用风机盘管,送风方式上送上回...
四、通风排烟系统：
1.机房采用机械补风，补风量不小于排风量的50%。
2.地下室机动车库、非机动车库设置机械排烟系统，排烟量按6次/h计算。
3.地下商业空间设置机械排烟系统，划分防烟分区，排烟量按最大防烟分区面积120m3/h计算...

图纸共49张。
