一份办公楼空调及通风排烟系统设计CAD施工图纸（多联变频空调系统）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：32张
• 项目所在地：浙江

附件详情

一、项目概要：
该项目位于浙江省宁波市。地下一层，地上十二层；地下一层为车库，地上为办公等用房。建筑高度47.85米...
二、设计范围：
全楼地上设计全年舒适性中央空调系统；控制室设恒温恒湿空调系统，建筑通风及防排烟系统...
三、空调系统：
1.设计选多联变频空调系统。
2.控制室空调风系统采用全空气的气流组织形式。
3.风口采用方型散流气下送...
四、通风系统：
1.地下一层车库采用排烟风机，平常运行进行排风，发生火灾时，运行进行排烟，利用自然补风。
2.地上办公部分利用可开启的外窗排烟，开窗面积满足自然排烟要求。
3.公共卫生间均设计排风系统...

图纸共32张。

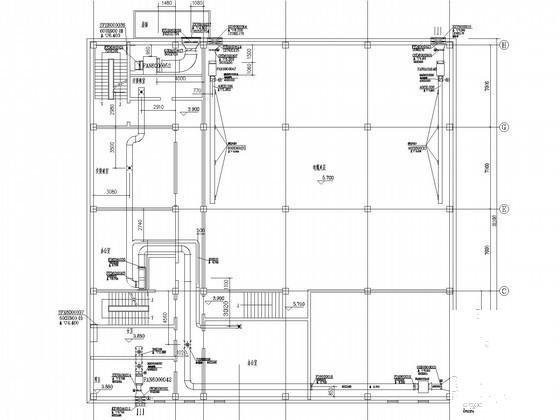

空调管道平面图

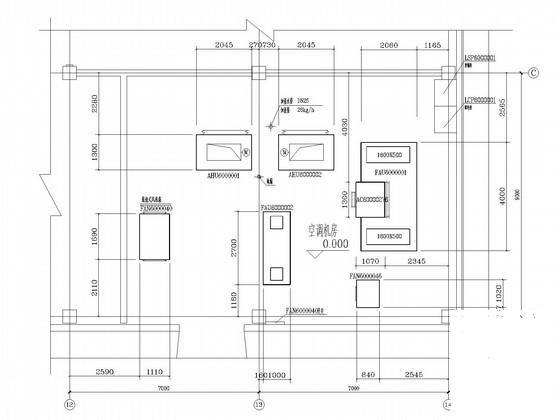

空调机房设备布置平面图

空调水管道平面图

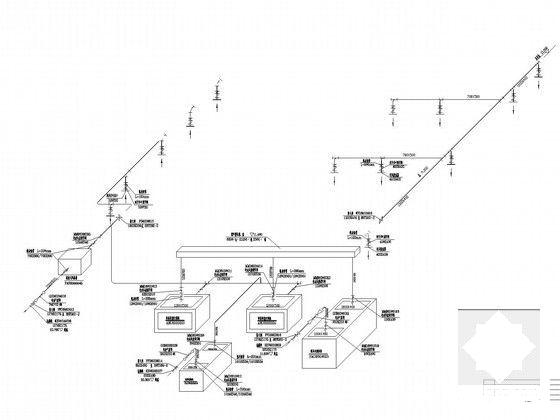

空调系统图
