一份10层大型汽车城及办公楼空调通风防排烟系统设计CAD施工图纸（消防系统设计）

wowow66 · 发表于 2020-2-27 16:34:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：无
建筑类别：其他
建筑高度类型：高层建筑
建筑地上层数：10层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
设计内容：空调,通风,防排烟,其它
空调系统：全空气系统,空气-水系统
全空气系统：定风量
项目所在地：上海

附件详情

暖通设计施工说明
空调通风图例
空调设备参数表

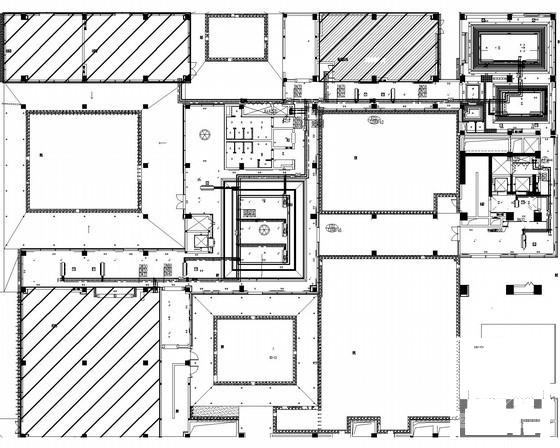

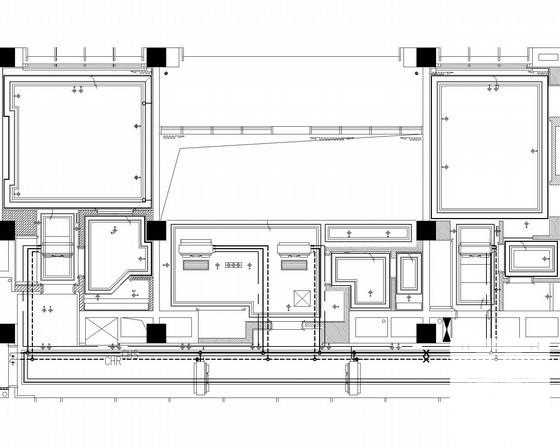

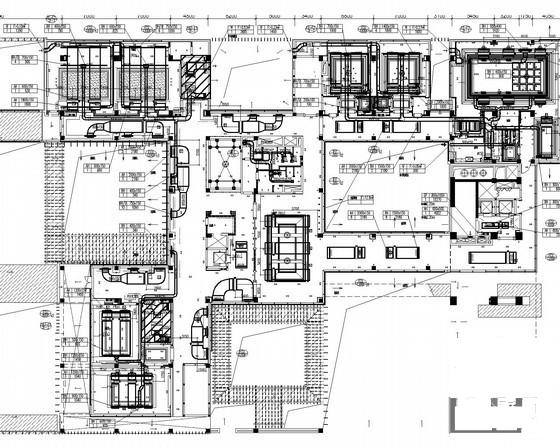

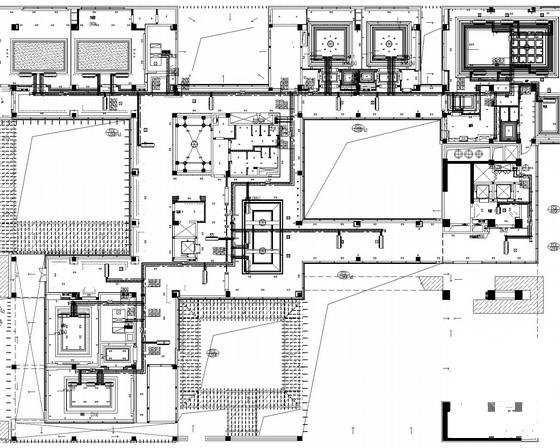

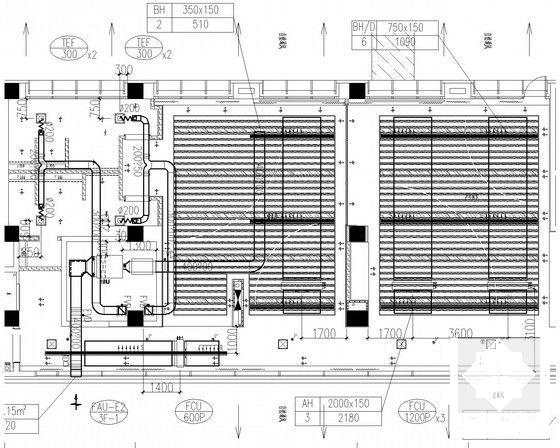

暖通风管平面图
暖通水管平面图
暖通平面图
...

附件详情

一、项目概要：
项目位于上海市，为一大型汽车城，地上10层...
二、设计范围:
1.舒适性空调设计。
2.通风设计。
3.消防、防排烟系统的设计...
三、空调系统：
1.大空间区域采用单风管定风量全空气低速空调系统。
2.小空间用房采用风机盘管加独立新风系统...
四、通风系统：
空调系统均配置有机械排风系统。对于采用CO2浓度传感器控制新风量的系统以及过渡季采用变新风量的系统，其排风系统均设有变频调速装置，由室内外压差或新风阀的开度来控制排风量的变化...
五、消防系统：
1.地上部分走道采用自然通风方式的排烟系统。
2防、排烟为自然通风方式的场所采用手动或自动可开启外窗的方式，其开窗面积达到规范的要求...

图纸共21张。
