一份3层办公楼空调通风及防排烟系统设计CAD施工图纸（采暖设计）(钢结构制造)

yuzhong · 发表于 2020-2-27 22:11:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,餐饮
建筑高度类型：多层建筑
建筑设计面积：3957.73平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：市政热网,空气调节器
空调系统：制冷剂系统
采暖系统：散热器供暖
送风方式：散流器送风
项目所在地：河北

附件详情

工程名称：中桥钢构办公楼项目
设计单位：北京新纪元建筑工程设计有限公司
建设/施工单位：保定中桥重钢结构制造有限公司

附件详情

一、项目概要：

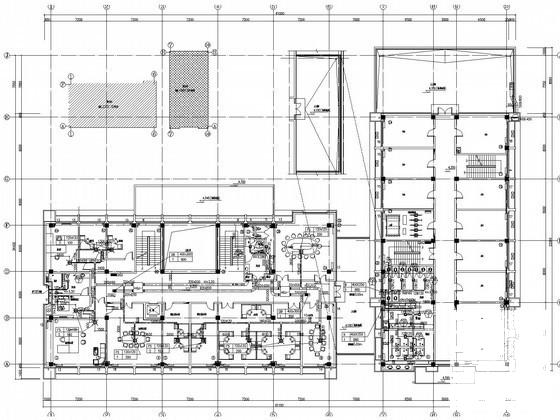

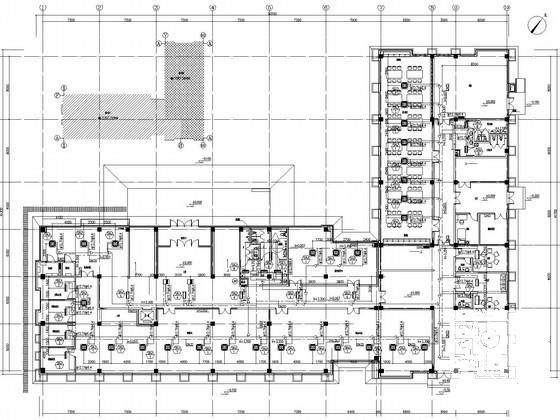

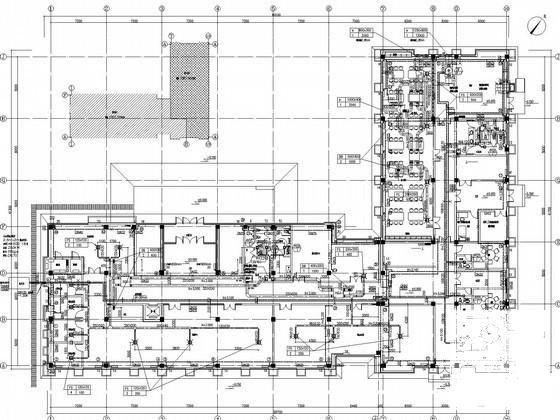

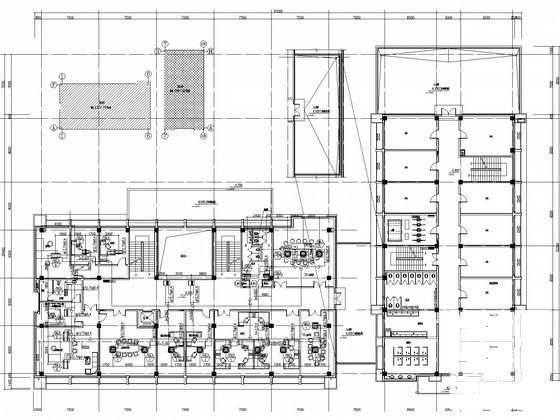

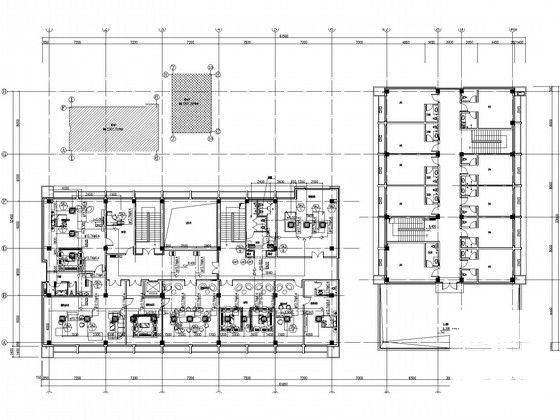

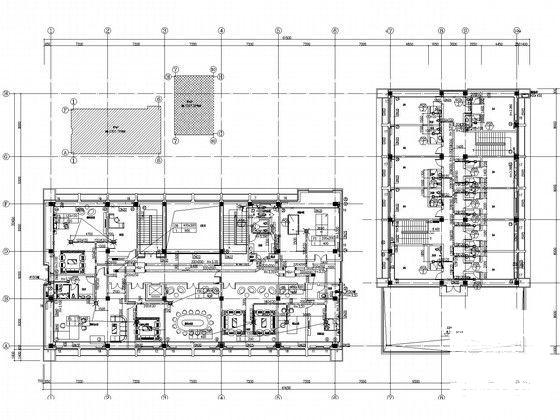

该项目是位于河北省，是一个多层办公楼建筑，建筑面积约3957.73m2，地上3层，建筑高度12.85m。图纸内容包含设计及施工说明，主要设备材料表及图例，多联机空调平面图，采暖通风平面图，屋面设备基础图，采暖系统图等...

二、空调系统：

1.冷热源：采用市政管网，多联机系统...

2.风系统：采用变制冷剂流量多联机分体空调系统...

三、通风防排烟系统：

1.通风系统：本项目公共卫生间、换洗室和淋浴室设置机械排风，采用吊顶式排气扇。排气扇通过风管接入排风管井。进管井处设置止回阀。各层办公区和员工餐厅设置新风换气机，送排竖井通向屋面。厨房设置排油烟系统，排油烟风机设置于3层屋面落地安装...

2.防排烟系统：该项目防烟楼梯间均采用自然防烟，其每五层可开启的外窗面积大于2m。地上房间均满足自然排烟要求，故不设置机械排烟系统...
