高层办公楼通风空调及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
总建筑面积54127.35m2.地下车库建筑面积22553.34m2，地下两层,主要功能为汽车库和设备用房。地上10956.5m2。主要功能为办公,为二类高层...
二、设计范围：
本专业设计范围为该项目的中央空调系统设计、通风系统设计、防排烟系统设计...

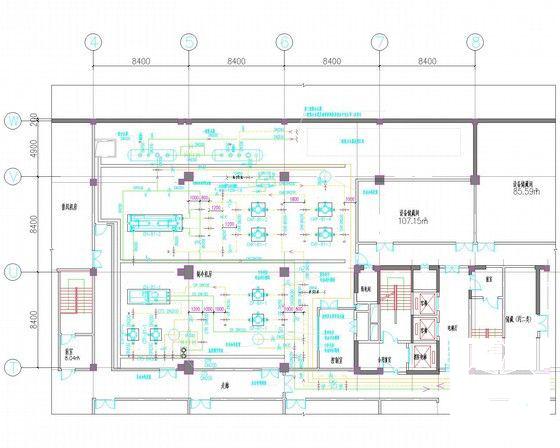

三、冷热源：
1.办公楼采用地埋管地源热泵中央空调系统,夏季采用一台水冷螺杆式冷水机组做补充冷源。
2.采用多联式分体空调系统...
四、空调系统：

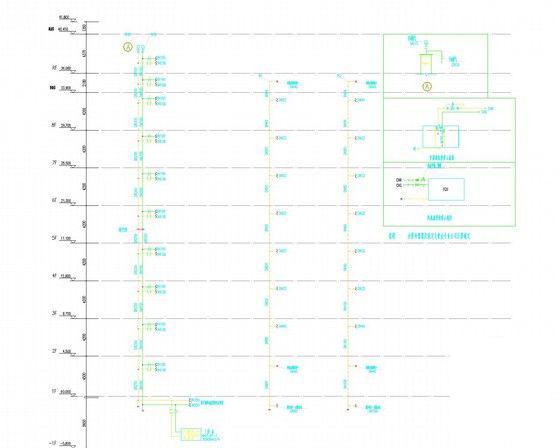

1.空调水系统采用两管制，一次泵系统。
2.办公区域均采用风机盘管加新风系统。
3.大空间房间采用一次回风全空气系统，空调机房设置在地下一层。
4.员工餐厅采用四面出风嵌入式室内机...

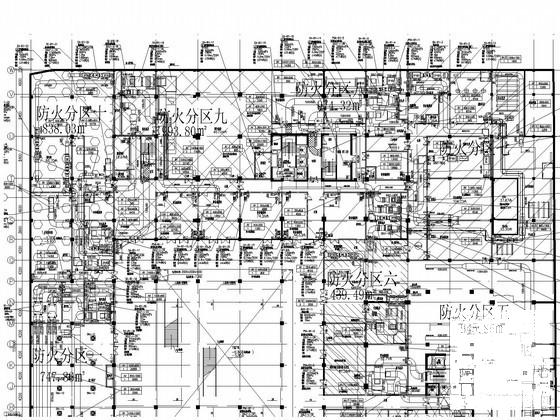

五、通风排烟系统：

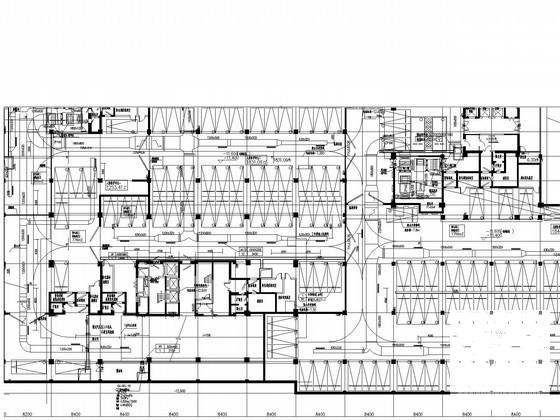

1.停车库设置机械排风系统，排风量采用稀释浓度法计算。当采用机械补风时,补风量为排风量的80%~90%。
2.各防烟楼梯间采用机械加压送风系统...

图纸共27张。
