多层餐饮建筑空调通风及防排烟系统设计施工CAD图纸

一、项目概要：

本项目位于天津市，是一个多层餐厅建筑，地上3层，总建筑面积6000平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调平面图，空调设备平面图，地暖平面布置图，采暖平面图，采暖主干管平面图，防排烟 平面图 ，采暖系统图等...

二、空调系统：

1.冷热源：采用多联变频空调系统，市政管网，热水锅炉...

2.风系统：采用全空气系统...

三、通风防排烟系统：

通风系统：
1、该项目皆设置全热交换器进行四季通风换气。卫生间安装吊顶式通风器。
2、配电间设机械通风系统，风量按6~10次/h计算。
3、厨房通风经油烟过滤器过滤后排放（由厨房厂家设计）...

防排烟系统：
1、该项目中庭设机械排烟系统，一~三层连通部分按中庭考虑，排烟量按6次/h计算排烟量。
2、二层走道和三层走道设机械排烟系统，排烟量按60m3/（m2.h）计算排烟量。
3、吊顶内排烟风机需采取防火隔热处理，走道内排烟风管需作隔热处理。
4、所有防烟设备皆需与消防控制中心联锁控制。
5、房间及小于20米的走道采用可开启外窗自然排烟...

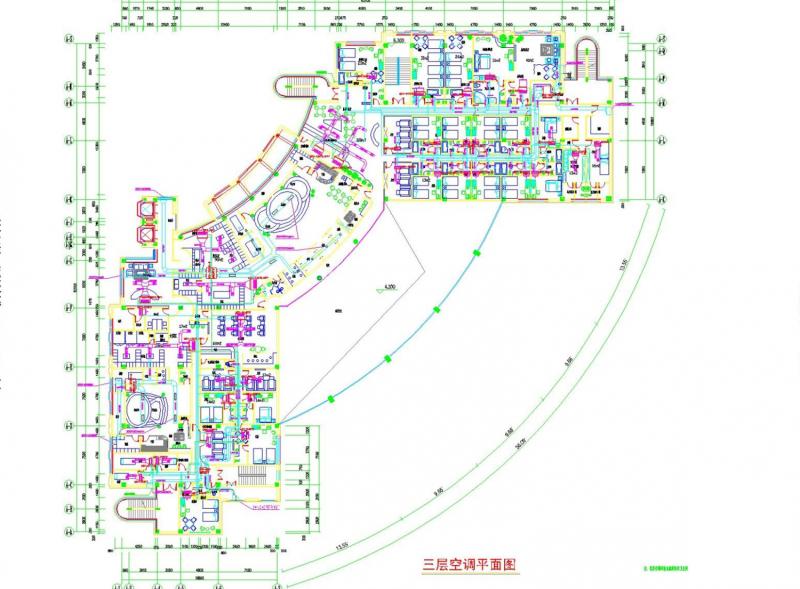

三层空调平面图

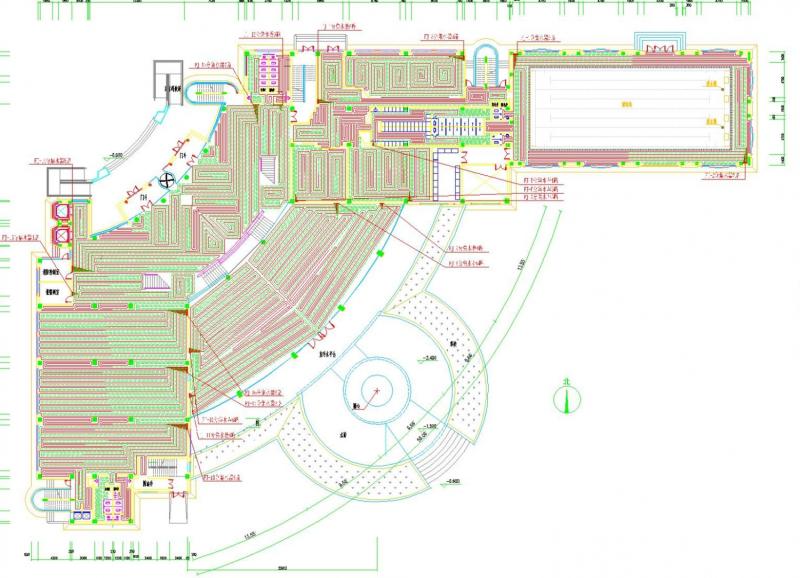

首层地暖平面布置图

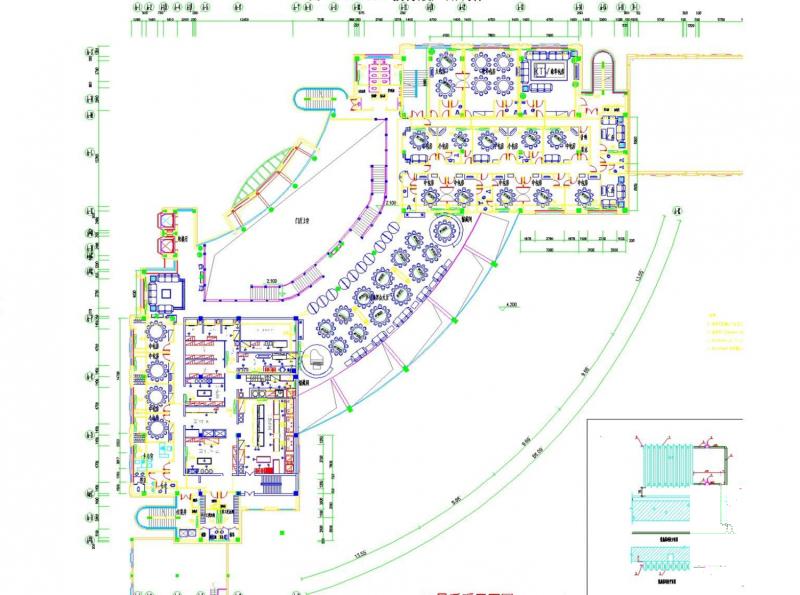

二层防排烟平面图

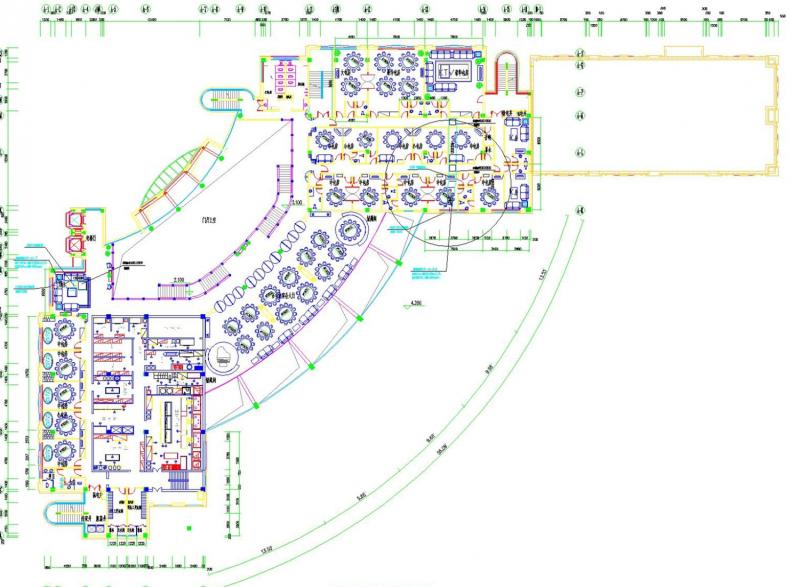

二层采暖平面图
