高层住宅建筑通风防排烟系统设计CAD施工大样图

项目概要：

该项目位于成都市郫县 ，项目总占地面积约19380.80平方米，本项目地上由1~5#号共5栋高层住宅建筑和一栋垃圾房组成；共2层地下室。1#、2#、3#、5#楼为28层,建筑高度78.85米，最大高度81.25米；4#楼27层，建筑高度76.05米，最大高度78.45米。

设计范围：

1.防烟系统设计

2.通风系统设计

部分图纸展示：

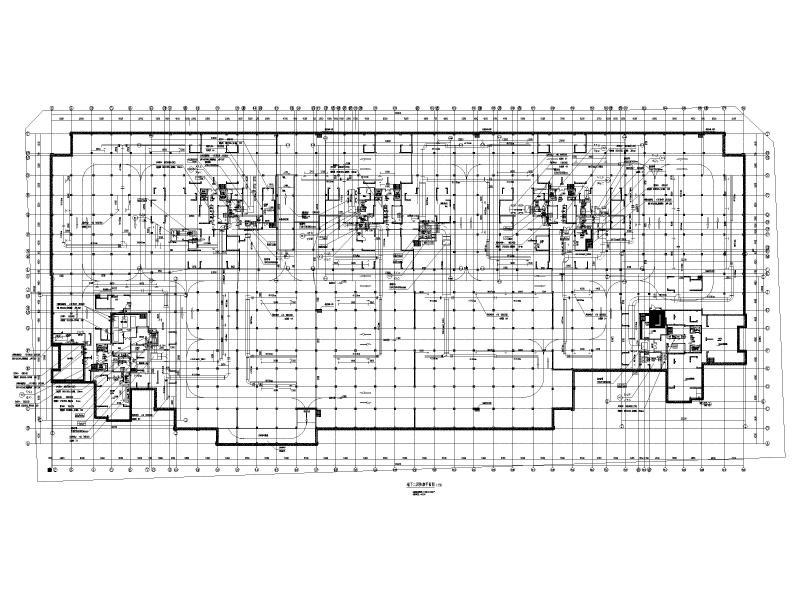

地下二层防烟平面图

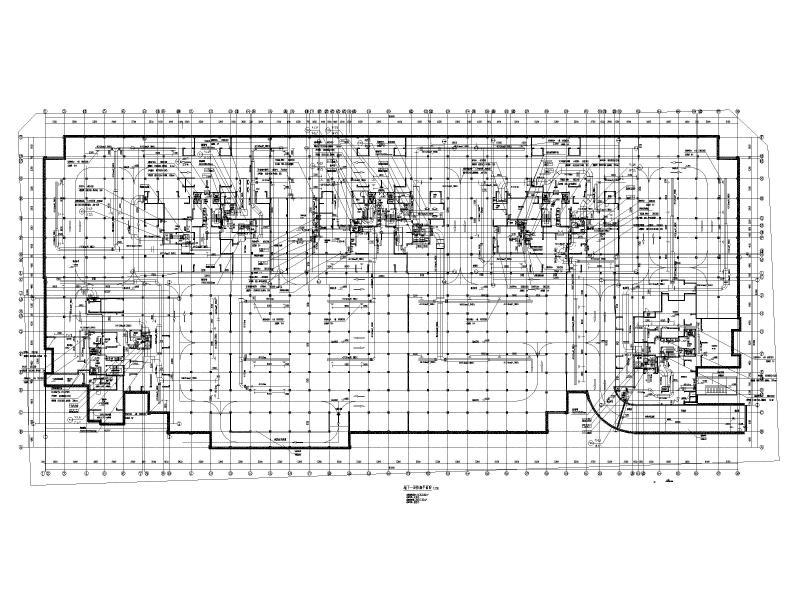

地下一层防烟平面图

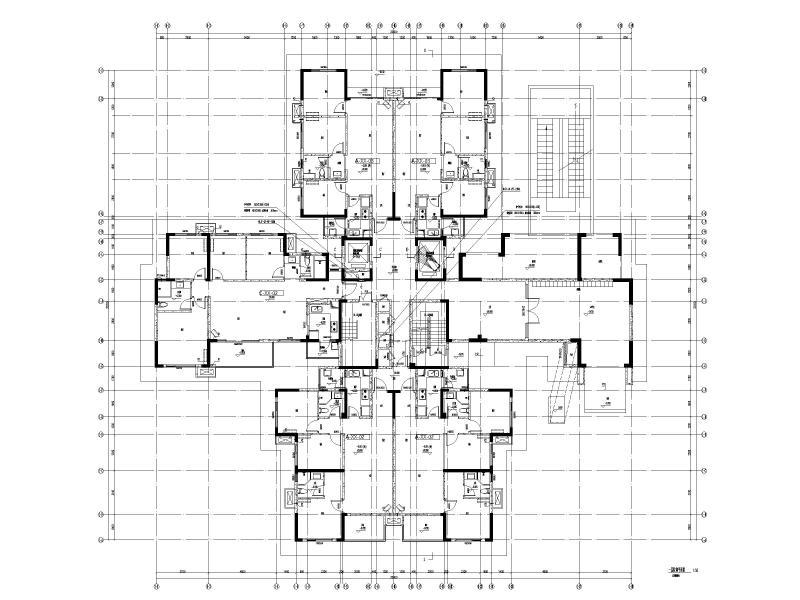

一层防排烟平面图

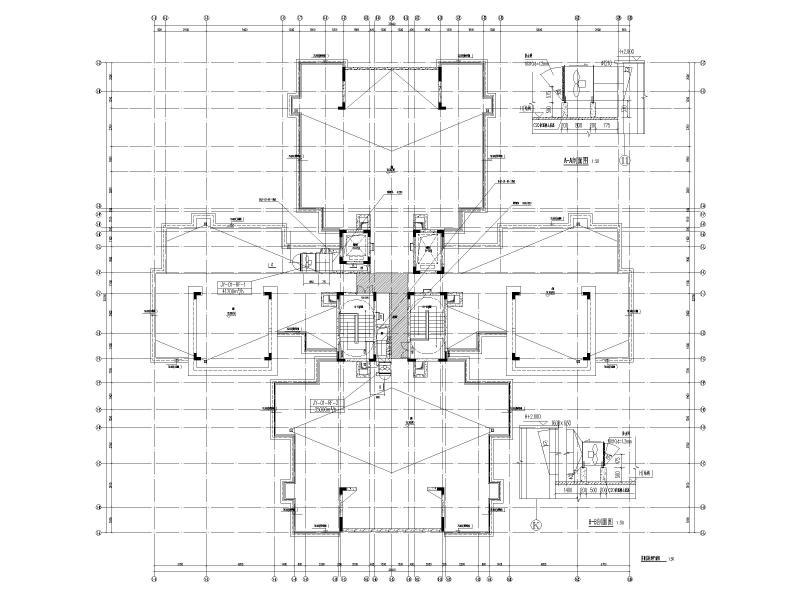

屋顶层防烟平面图

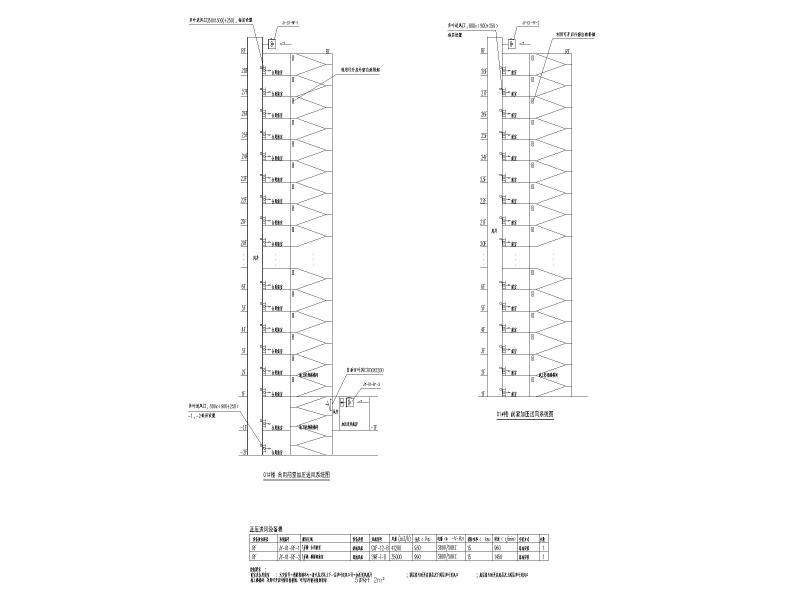

防烟系统图、主要设备表

风机大样图（一）

风机大样图（二）
