22层综合建筑空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
本项目的建筑类别组成为综合商业体和住宅。其中综合商业体为6层，局部7层；住宅为22层（3栋）。机动车和非机动车车库布置在地下室B1-B2层......
二、冷热源：
本项目空调冷负荷约8200kW，空调冷源系统采用离心式制冷机组。
本项目空调热负荷约3280kW，空调热源系统采用燃气热水锅炉......

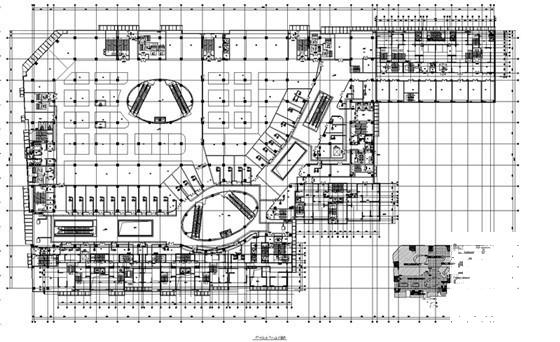

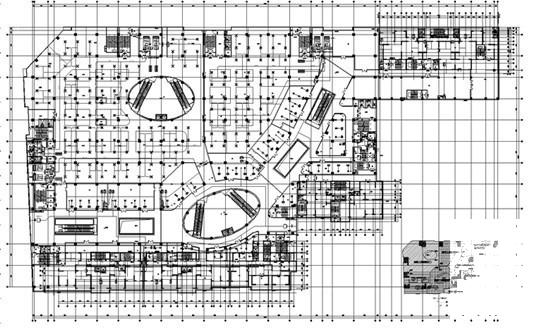

三、空调风系统：
1.商业大空间及电影院区域采用全空气系统
2.小商铺、餐饮等小空间区域采用风机盘管加新风系统。
3.与商业使用时间不同的其他房间采用分体空调系统......

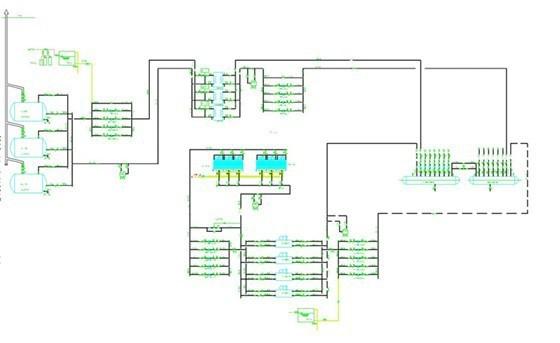

四、空调水系统；
1.空调制冷供回水温度为7°C/12°C，制热供回水温度为60/50°C。
2.空调水系统采用两管制。
3.空调水系统采用负荷侧变流量，冷机侧定流量的变流量一级泵系统......

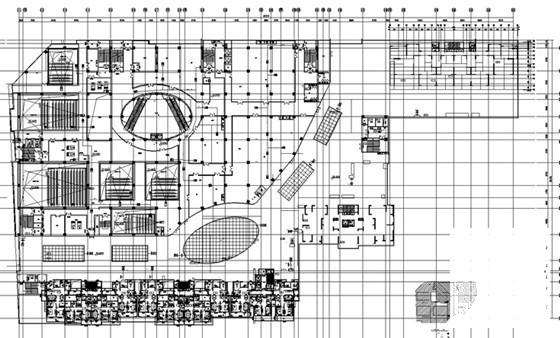

五、通风排烟系统：
1.地下汽车库按6次/h的换气次数设置机械排风及机械排烟系统。
2.靠外墙的空调房间均可利用可开启外窗在天气适宜时段自然通风。
3.制冷机房设置平时送排风系统。
4.公共建筑中经常有人停留或可燃物较多，且建筑面积大于100平方米的地上房间；公共建筑中长度大于20m的内走道应设置机械排烟设施......

图纸共58张
