高层教育建筑空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

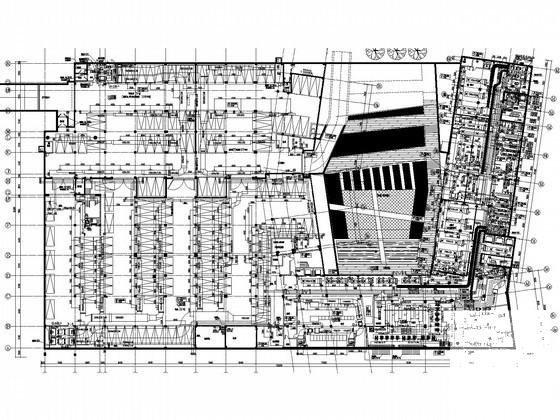

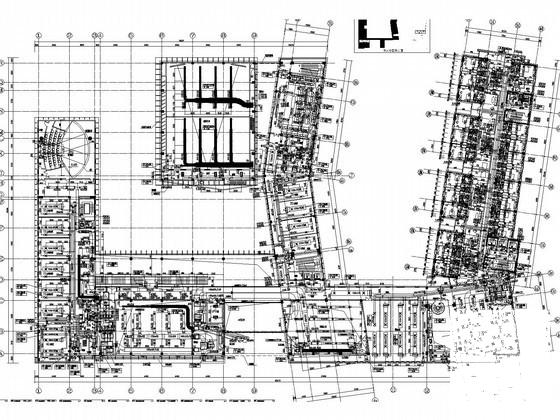

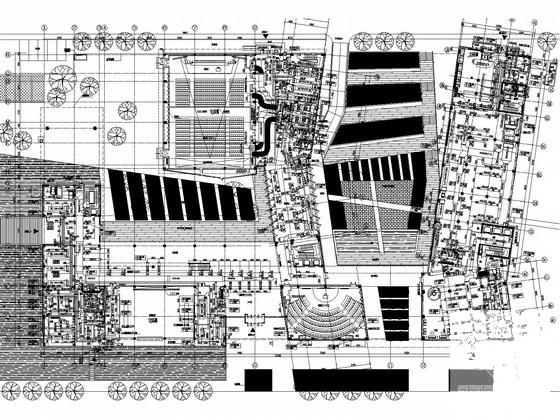

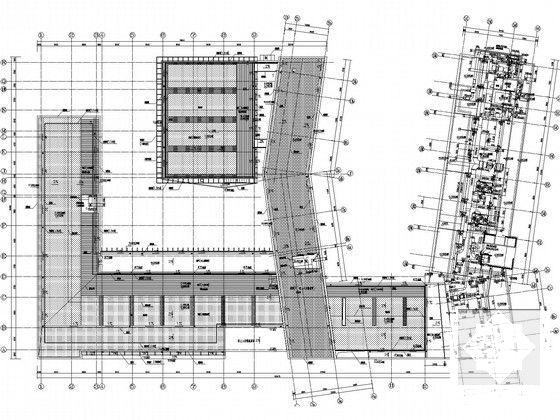

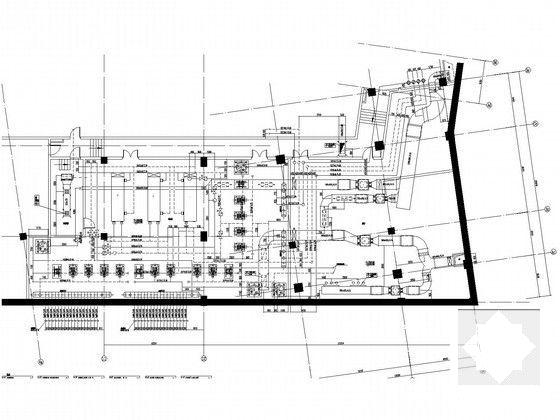

该项目位于上海市，为一政府机构建筑。总建筑设计面积：36873平方米，其中地上面积：28447平方米，地下建筑设计面积：8426平方米；地上11层，地下1层，建筑高度44.3米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图，冷冻机房管道平面布置图，冷冻机房设备,基础及排水沟 平面布置图 ，正压送风平面布置详图，继发那个详图，冷冻机房水系统流程图，空调末端水系统流程图，正压送风系统原理图，地埋管系统图等...

二、空调系统：

1.冷热源：采用地源热泵形式...

2.风系统：采用全空气定风量低速送风系统，全空气变风量低速送风系统，风机盘管加新风系统...

3.水系统：采用两管制异程系统，定流量、变流量...

三、通风排烟系统：

1.通风系统：地下一层变配电房设置独立的机械送、排风系统，换气次数按设备发热量计算，送排风量均为15370m3/h，风机均采用双速风机；地下室水泵房设置独立的机械送、排风系统，换气次数取4次/小时，送排风量均为5970m3/h，风机均采用双速风机...

2.防排烟系统：学员楼消防合用前室和楼梯间均设置机械正压送风系统；教学楼封闭楼梯间地上和地下部分均利用可开启外窗进行自然排烟；地下一层车库设置机械排烟系统...
