5层教育行政综合建筑空调通风及防排烟系统设计施工CAD图纸

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：14953平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,其它
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,制冷剂系统
• 水系统：单式泵
• 送风方式：散流器送风
• 项目地址：江苏

一、项目概要：

该项目位于江苏省，是一个多层教育行政综合建筑，地上5层，总建筑面积14953m2。图纸内容主要包含设计施工说明，主要设备材料表及图例，公共建筑施工图绿色设计专篇，空调通风平面图，空调管道平面图，多联机空调系统原理图，空调供回水系统原理图，空调系统自控原理图，设备及管道安装示意图等...

二、空调系统：

1.冷热源：采用风冷热泵系统，变频多联空调系统...

2.风系统：采用单风道全空气系统，变频多联室内机加新风系统...

3.水系统：采用一次泵定频系统...

三、通风防排烟系统：

通风系统：

各区间详细通风换气次数见设计施工说明；事故通风的排风机，分别在室内、外便于操作的地点设置电器开关...

防排烟系统：

大楼所有封闭楼梯间均有自然采光通风条件。不满足自然排烟条件的房间采用机械排烟。排烟量按最大防烟分区乘以120m3/h.m2设计，自然补风。层高大于6米的房间不划分防烟分区，排烟量按房间面积乘以60m3/h.m2设计，自然补风。排烟口的设置要求与安全出入口沿走道方向的最小水平距离不得小于1.5m；且距可燃构件或可燃物的距离不得小于1.0m。必须穿越防火分区的排烟管道，其耐火等级不得小于2h;安装在吊顶内的排烟风管，采用50mm厚的铝箔岩棉板进行隔热，且与可燃物的距离不得小于150mm...

三层空调通风平面图

三层空调管道平面图

四层空调通风平面图

四层空调管道平面图

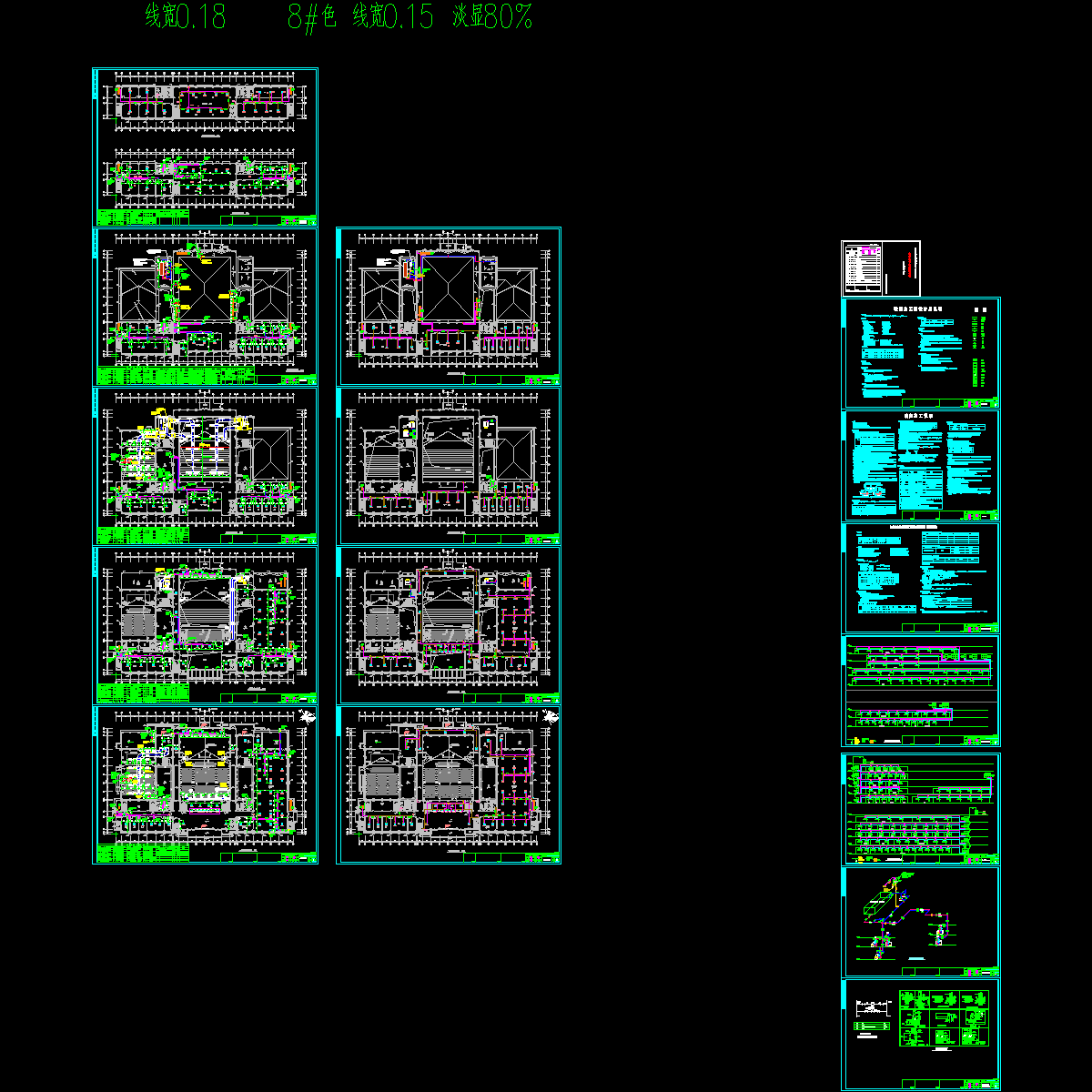

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
