一份13层工业厂区综合建筑空调通风及防排烟系统设计CAD施工图纸（螺杆机组）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：高层建筑
• 建筑设计面积：88579.2平方米
• 建筑地上层数：13层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 全空气系统：变风量,单风道
• 水系统：双管制,异程式
• 送风方式：散流器送风
• 节点大样：空气处理机组
• 项目所在地：广东

附件详情

一、项目概要：

该项目位于广东省深圳市，项目名称为梦诗工业厂区，由生产厂房、配套办公、宿舍、食堂和门卫等建筑及室外卸货场地、运动活动场地、广场绿化等共同组成。项目总占地面积：30767m2，总建筑设计面积：88579.2m2，其中地上建筑面积57299.6m2，地下建筑面积31279.6m2。总建筑高度67.05m。该资料为其中一个子项——厂房。本建筑地下三层（地下部分详见地下室子项），地上十三层，地上房间均为丙类生产厂房 。本建筑高度66.6米。系高层工业厂房（丙类生产车间）,新建工程。图纸内容包含设计施工说明、设备材料表、加压送风及排烟系统示意图、风柜房大样图空调通风平面图等...

二、空调系统：

1.冷热源：采用水冷螺杆式冷水机组系统...

2.风系统：采用组合式空气处理机组低风速单风道全空气系统...

3.水系统：冷水系统采用密闭式机械循环，冷水竖管采用异程两管制...

三、通风排烟系统：

1.通风系统：机械通风系统...

2.防排烟系统：公共卫生间采用机械排风系统，换气次数15次/h...

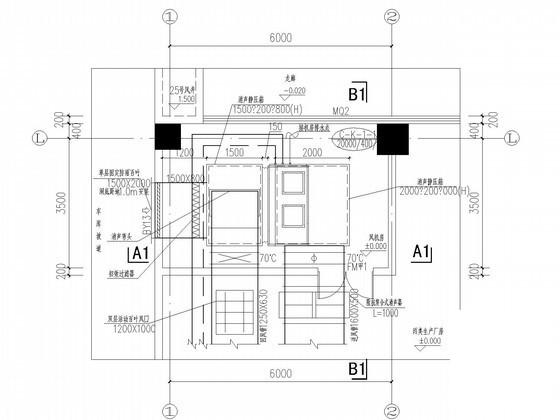

C-K-1-1风柜房大样图

C-K-1-2风柜房大样图

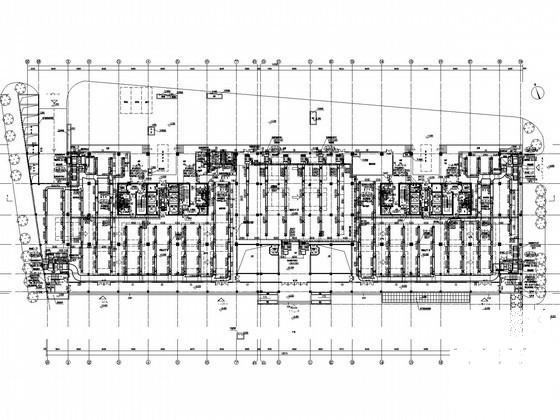

裙房二层空调通风平面图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 10:45:00上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
