附件设计说明:有
-
建筑类别:办公
-
建筑高度类型:高层建筑
-
建筑设计面积:27898.58平方米
-
建筑地上层数:19层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:55张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源,机房,人防
-
冷热源:市政热网,电动压缩式冷水机组
-
空调系统:制冷剂系统
-
采暖系统:散热器供暖
-
送风方式:散流器送风
-
节点大样:风机盘管
-
项目所在地:安徽
附件详情
该项目为阜阳市某业务用房项目,地上建筑面积20970.5m2,地下面积为4970.08m2,人防面积为1958m2,建筑高度82.2m,建筑层数19层...
二、空调系统:
1.冷热源:该项目空调系统采用变制冷剂流量多联机+新风系统,空调室外机分别放置于裙房屋面、设备层、塔楼屋面。
2.风系统:独立间隔的房间,采用风机盘管加新风系统,风机盘管暗装在吊顶内,上回侧送或散流器平送。设新风处理机组,新风管接入风机盘管送风管或将新风直接送至室内。
三、通风排烟系统:
1.该项目为超过50m的一类公共建筑,防烟楼梯间、合用前室均设置机械加压送风系统;机械加压送风机设置在塔楼屋顶层及裙房屋面。
2.a、地下室汽车库平时通风系统与火灾时机械排烟系统考虑合用,设备用房水泵房、变电所只设平时通风系统,不设排烟系统,排风系统与地下室内走道排烟系统合用...
此外,还有空调、
通风防排烟
系统自动控制要求,节能设计,防腐、保温,环保设计等等,详见图纸说明...

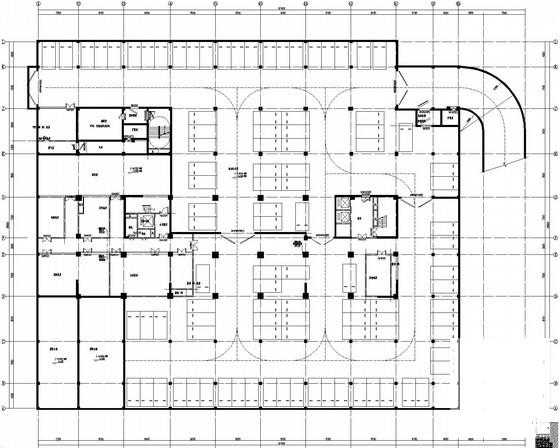

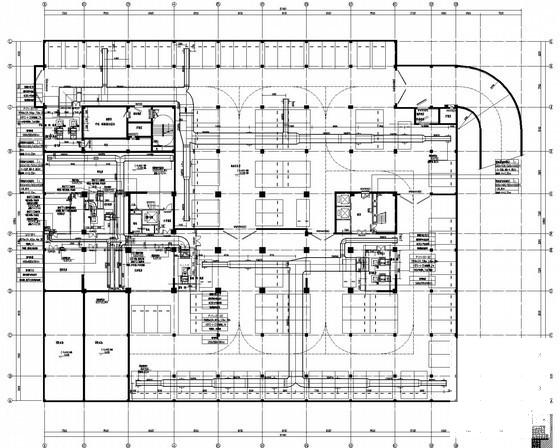

地下一层平时暖通通风防排烟平面图

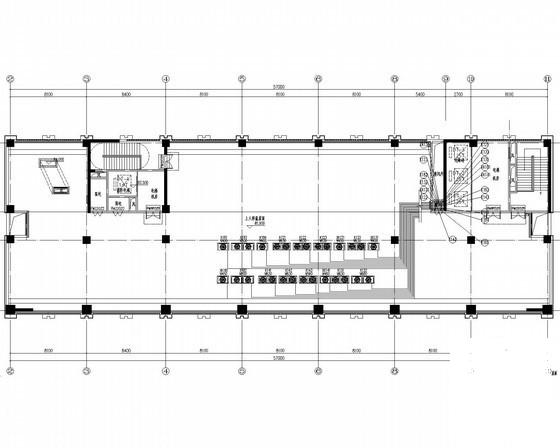

屋顶层暖通冷媒系统平面图

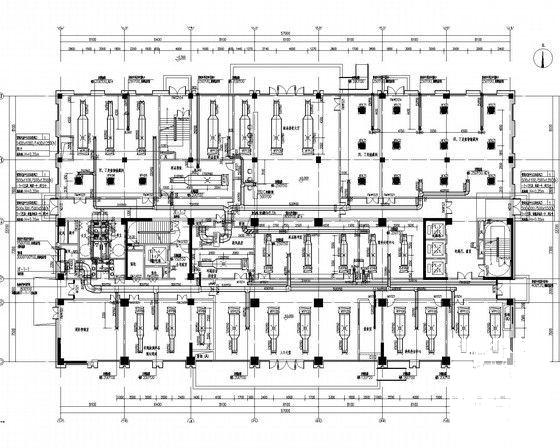

一层暖通冷媒系统平面图

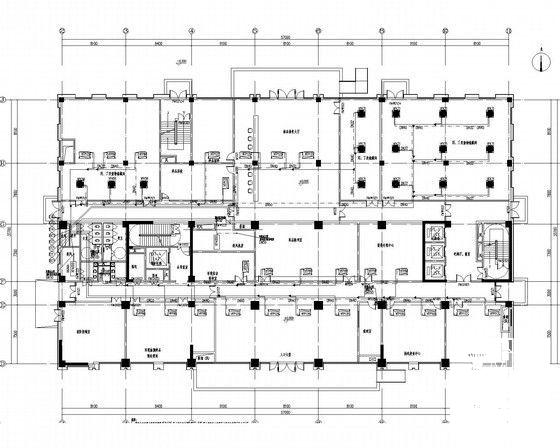

一层暖通通风防排烟平面图

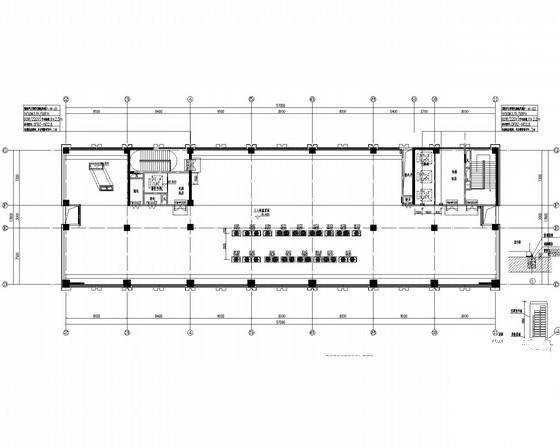

屋顶层暖通通风防排烟平面图
