一份5层办公楼通风空调及防排烟系统设计CAD施工图纸

ttffdd7788 · 发表于 2020-2-27 13:22:18

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,宾馆
建筑高度类型：多层建筑
建筑设计面积：9699.87平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：空气调节器
空调系统：制冷剂系统
水系统：变流量
送风方式：侧面送风,散流器送风
项目所在地：四川

附件详情

主要设备材料表
设计施工总说明

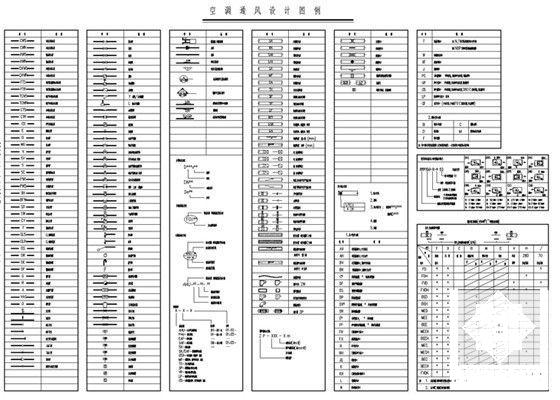

空调通风设计图例

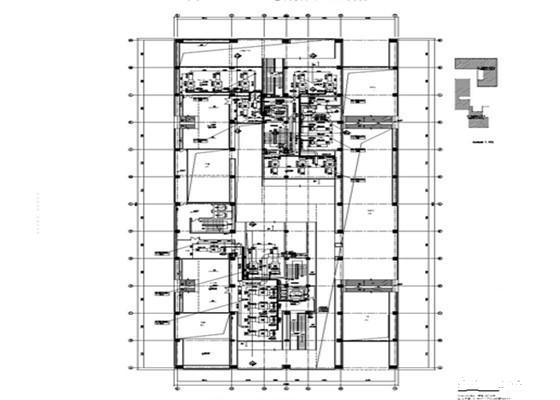

空调通风系统平面图

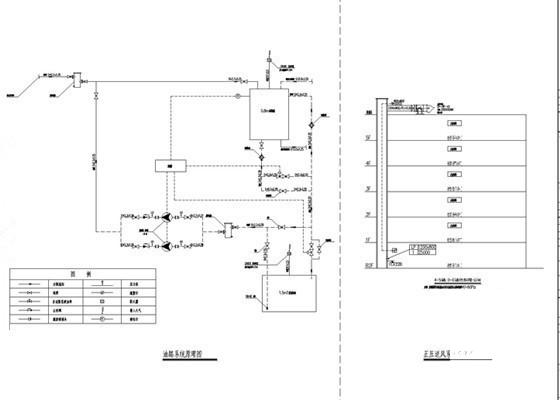

油路系统原理图
正压送风系统原理图

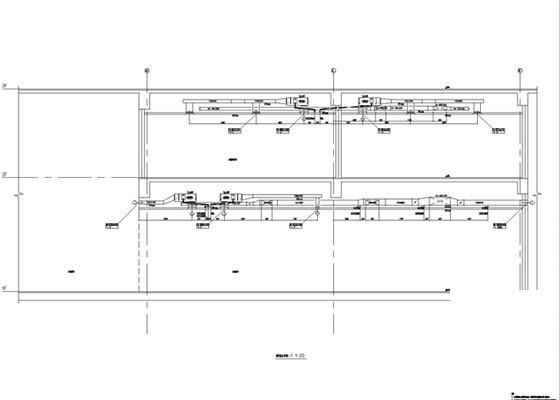

管线综合详图

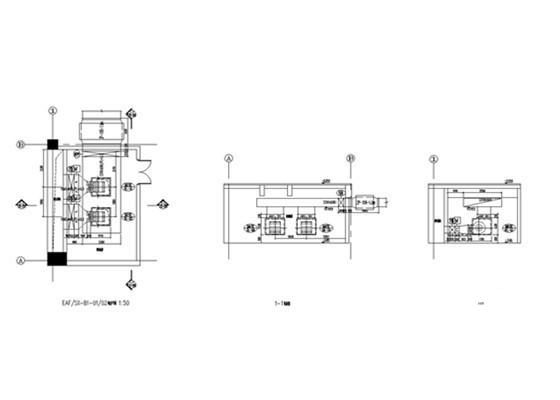

机房平剖面详图
......

附件详情

1.项目概要：
暖通设计范围：通风、空调、防排烟系统设计以及节能环保措施。工程规模：工程总建筑面积: 9699.87平方米,其中地上建筑设计面积：7499.90平方米,地下建筑面积2199.97平方米。地上五层，地下一层，建筑高度为16.75-23.05米。
2.冷媒：
直接蒸发式变制冷剂空调系统的制冷剂采用不产生危害及污染的环保冷媒。选用高效率的直接蒸发式变冷媒流量多联空调机组。
3.空调风系统
（1）办公区域的空调系统形式采用变制冷剂流量多联机空调加新风系统。
（2）旅游配套用房等采用冷暖分体空调。
（3）新风系统采用直接蒸发式变制冷剂流量屋顶新风机。
（4）空调系统室内机采用吊顶暗藏式风管机，气流组织配合吊顶需求采用顶送风或侧送风的形式，回风采用顶回或底回。
（5）空调新风系统设置空气净化装置。
4.通风及防排烟系统：
（1）设机械排风（兼排烟）系统，风量按6次/时计算，地下汽车库有直接进出的车道，采用车道自然进风的方式。
（2）厨房设置机械排油烟系统，并设置足够量的补风系统。
（3）日用油箱间、厨房设置事故通风系统，在室内外均设置开关。
（4）楼梯间的要求设置自然排烟窗，采用自然通风的防烟方式。其余疏散楼梯间设置正压送风系统，正压送风机设置在屋顶......

图纸共25张
