一份24层科技办公楼空调通风及防排烟系统设计CAD施工图纸（多联机系统）

dfgaacc · 发表于 2020-2-27 17:02:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,科研
建筑高度类型：高层建筑
建筑设计面积：58200平方米
建筑地上层数：24层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：空气调节器
空调系统：全空气系统
全空气系统：变风量,单风道
送风方式：散流器送风
项目所在地：广东

附件详情

一、项目概要：

该项目位于广东省，是一栋科研办公大楼，地下三层、地上二十四层。建筑总高度96m，属一类高层公共建筑。总建筑面积58200m2。

二、空调系统：

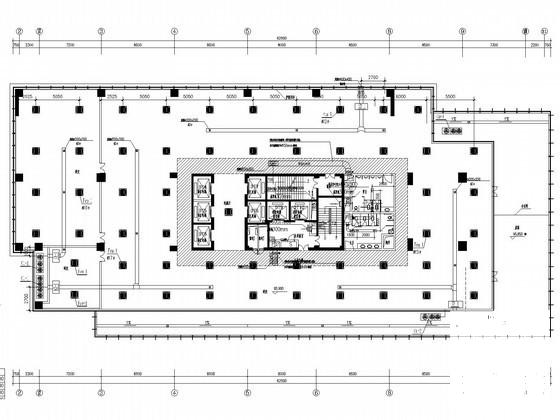

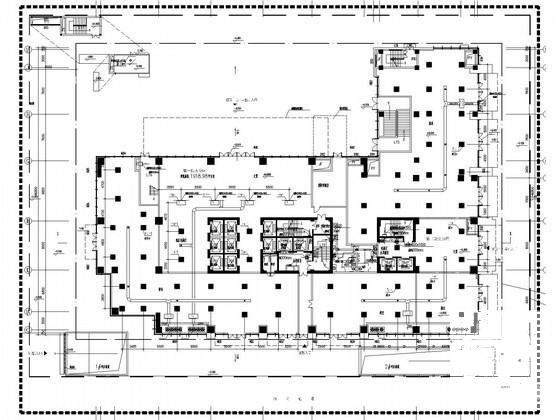

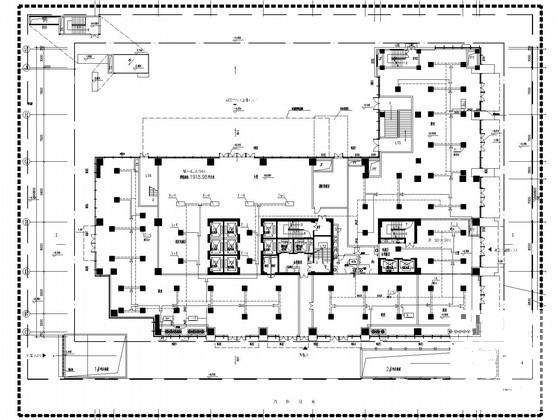

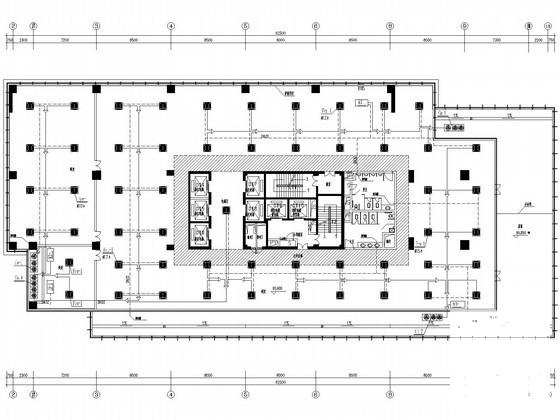

1.冷热源：该项目三~十一层研发（实验室）采用分体空调，使用单位自行安装。其他采用变频多联机空调系统，空调室外机设置在本层。

2.风系统：室外新风经新风机直接送入室内，新风机与室内机合用一个系统。

三、通风排烟系统：

1.通风：通风换气次数不小于每小时5次。

2.防排烟系统：
1）本楼全部防烟楼梯间、防烟楼梯间前室、消防电梯间前室和合用前室设置机械加压送风系统。

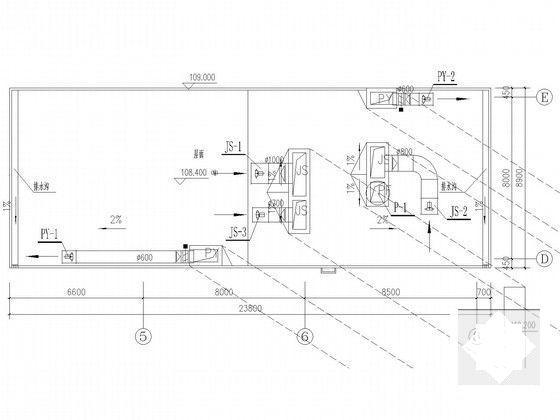

2）汽车库设机械排风兼排烟系统，排风（烟）量按6次换气设计。研发办公楼内走道设置竖向机械排烟系统，排烟风机设在屋面。
