一份5层建筑办公楼空调通风及防排烟系统设计CAD施工图纸（地源热泵系统）

guiqulai · 发表于 2020-2-27 16:46:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：21959平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：水地源热泵
空调系统：全空气系统
水系统：双管制,异程式
送风方式：散流器送风
项目所在地：上海

附件详情

一、项目概要：
该项目由地下一层、地上五层组成的多层建筑。总建筑设计面积：21959m2...
二、冷热源：

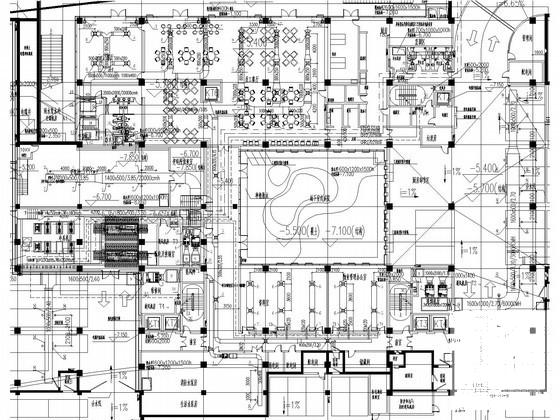

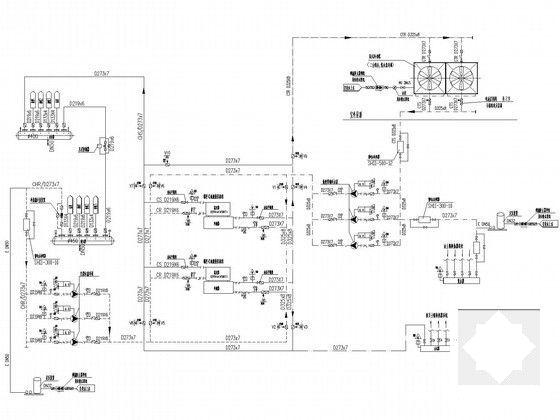

空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式...

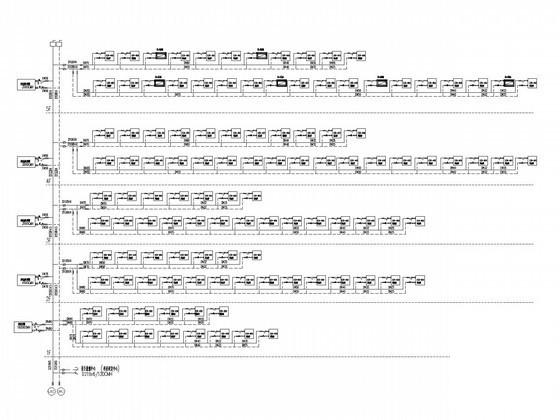

三、空调系统：
1.空调水系统采用二管制异程式系统。
2.空调末端水系统供回水温度:夏季6~12°C,冬季45~40°C。
3.大空间采用全空气定风量低速管道系统。
4.办公、会议等采用风机盘管加新风系统...
四、通风系统：
1.地下变配电房：采用机械送排风方式,通风量按设备发热量计算。

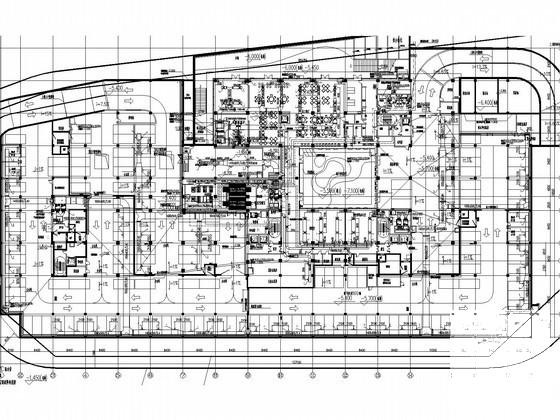

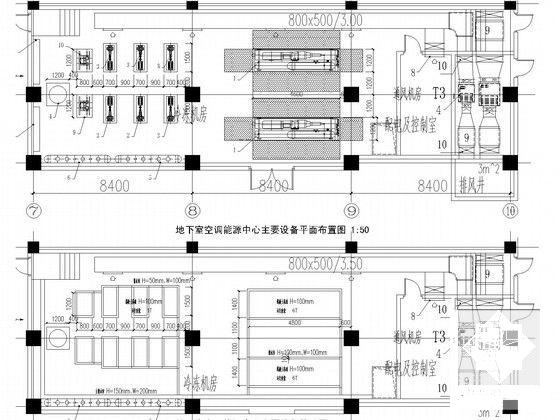

2.空调能源中心：采用机械送排风方式,按6次/h换气次数计算通风量...
五、防排烟系统：
1.地下楼梯间除可自然排烟外，其余防烟楼梯间均设置正压送风系统，正压风机设置在屋顶，楼梯间正压送风量为20000m/h。
2.走道排烟：疏散距离超过20米的走道均采用自然排烟方式，并保证最远点距离排烟口的距离<30米...

图纸共24张。
